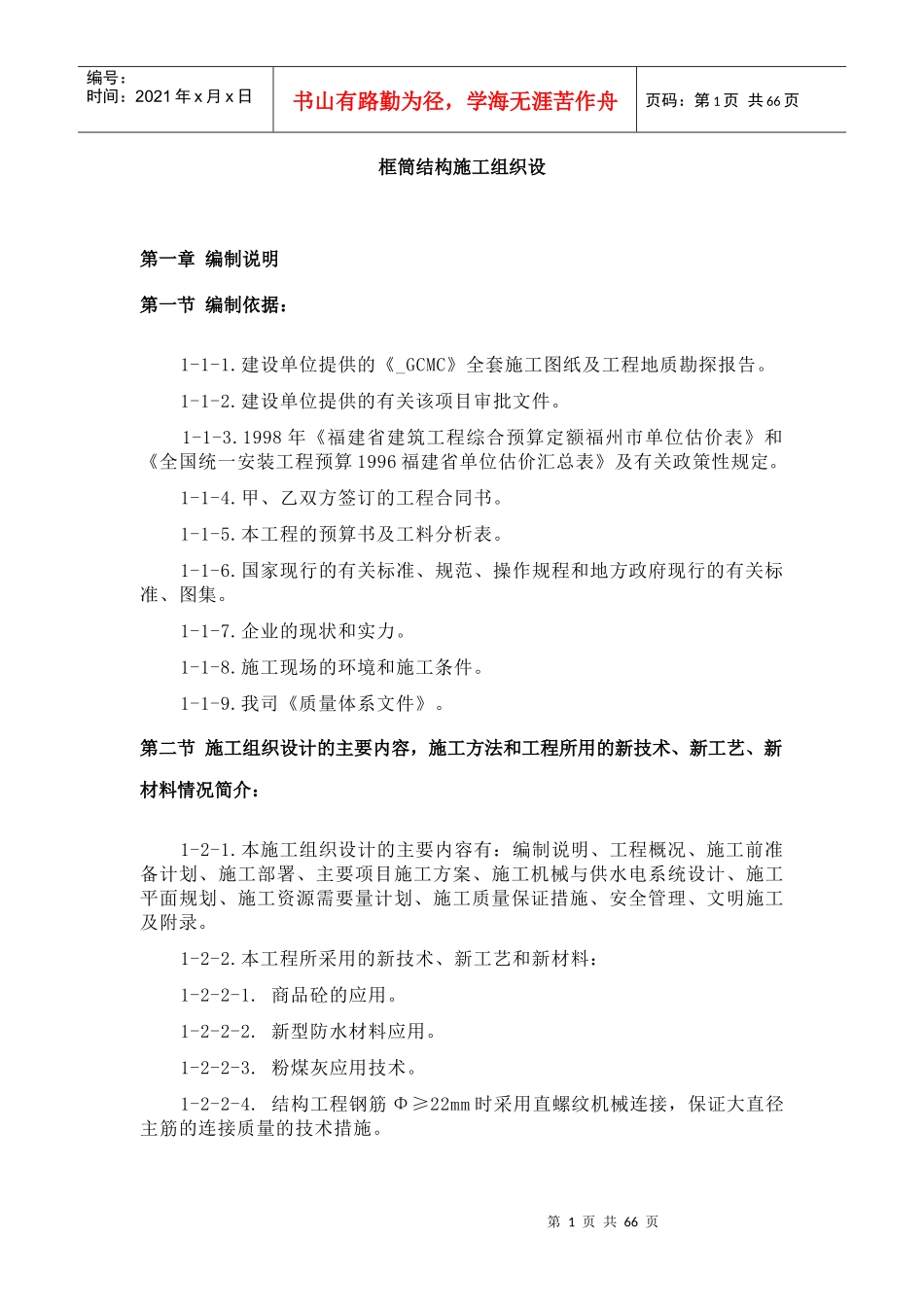

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页框筒结构施工组织设第一章编制说明第一节编制依据：1-1-1.建设单位提供的《_GCMC》全套施工图纸及工程地质勘探报告。1-1-2.建设单位提供的有关该项目审批文件。1-1-3.1998年《福建省建筑工程综合预算定额福州市单位估价表》和《全国统一安装工程预算1996福建省单位估价汇总表》及有关政策性规定。1-1-4.甲、乙双方签订的工程合同书。1-1-5.本工程的预算书及工料分析表。1-1-6.国家现行的有关标准、规范、操作规程和地方政府现行的有关标准、图集。1-1-7.企业的现状和实力。1-1-8.施工现场的环境和施工条件。1-1-9.我司《质量体系文件》。第二节施工组织设计的主要内容，施工方法和工程所用的新技术、新工艺、新材料情况简介：1-2-1.本施工组织设计的主要内容有：编制说明、工程概况、施工前准备计划、施工部署、主要项目施工方案、施工机械与供水电系统设计、施工平面规划、施工资源需要量计划、施工质量保证措施、安全管理、文明施工及附录。1-2-2.本工程所采用的新技术、新工艺和新材料：1-2-2-1.商品砼的应用。1-2-2-2.新型防水材料应用。1-2-2-3.粉煤灰应用技术。1-2-2-4.结构工程钢筋Φ≥22mm时采用直螺纹机械连接，保证大直径主筋的连接质量的技术措施。第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页第二章工程概况第一节地理概况_GCMC地处****************。第二节地质概况根据地质钻探报告显示该项目位置的土层分布情况为（从上至下）：杂填土、粘土、淤泥、粘土、淤泥质粘土、粉质粘土、淤泥质粘土、砂质粘土夹粗砂、残积粘性土、强风化基岩、中风化基周。第三节土建工程概况2-3-1.建筑特征_GCMC是一个集办公、培训、餐饮、娱乐、健身等为一体的综合性大楼,建筑物由主楼及其左右两侧的裙楼构成。设计单位是*****，施工单位为_GSMC。总建筑面积为37380m2，地面以上主楼二十六层，左右裙楼各四层，大屋面高度为98.6m；地下室二层（建筑面积5700m2），主要用途为设备用房和停车场等。楼内上下通道设两部钢筋砼楼梯，七部电梯。设计耐火等级为1级。建筑外装修：四层以下采用象牙黄磨光花岗石贴面，主楼蓝色阴框镀膜玻璃幕墙加白色铝塑板挂面。建筑内装修：办公室、会议室楼面为地砖面层，墙面为乳胶漆，天棚为轻钢龙骨TK板吊顶，乳胶漆罩面；客房楼面为全毛地毯面层，墙面为乳胶漆；天棚为轻钢龙骨TK板吊顶，乳胶漆罩面；卫生间地面为防滑地砖面层，墙面为彩色釉面砖面层，天棚吊顶二次装修。2-3-2.结构特征本项目桩基采用桩径450×450、强度等级C55的预制钢筋砼静压桩，选用强风化基岩作为桩基持力层,单桩竖向承载力设计值:2500KN，压桩过程以压桩力及桩的入土深度进行控制。地下室主楼承台ZT-7厚度为2.3m，承台下为群桩；裙楼部分底板厚度为0.6m，板底由单桩至五桩承台组成，承台间由钢筋砼地梁连接。地下室砼墙厚450mm-300mm。上部主体结构为现浇钢筋砼框-筒结构承重体系。设计抗震设防裂度为7度，框架抗震等级为二级，第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页剪力墙抗震等级为二级。2-3-3.工程特点该建筑总高度超百米、结构复杂；各类水、电、暖通、空调、消防设施齐全繁多；装饰工程高档、新颖、品种工艺多，质量要求高，合同规定该项目质量应达到“榕城杯”标准。层高：地下一层为4.8m，地下二层为4.0m，地上一层4.8m，二层4.5m，三、四层5.1m，五层3.9m，六层3.45m，七层4.2m，九～十七层3.45m,十八层3.45m,十九层3.9m，二十层3.45m，二十一层4.4m，二十二～二十三层3.6m，二十四～二十五层3.45m，二十六层3.75m。2-4安装工程概况：根据本工程承包范围安装分部为给排水(不含消防、空调循环水)、电气及总体工程。2-4-1.给排水分部工程概况：2-4-1-1.给水系统本工程给水分成三个区，底层及底层以下为一区，直接利用市政给水管供水；二～七层为二区，由设于地下二层的“智能型供水装置”供给，七层以上为三区，由设于地下二层的生活水泵提升至屋顶水箱后，以上行下给式供...
