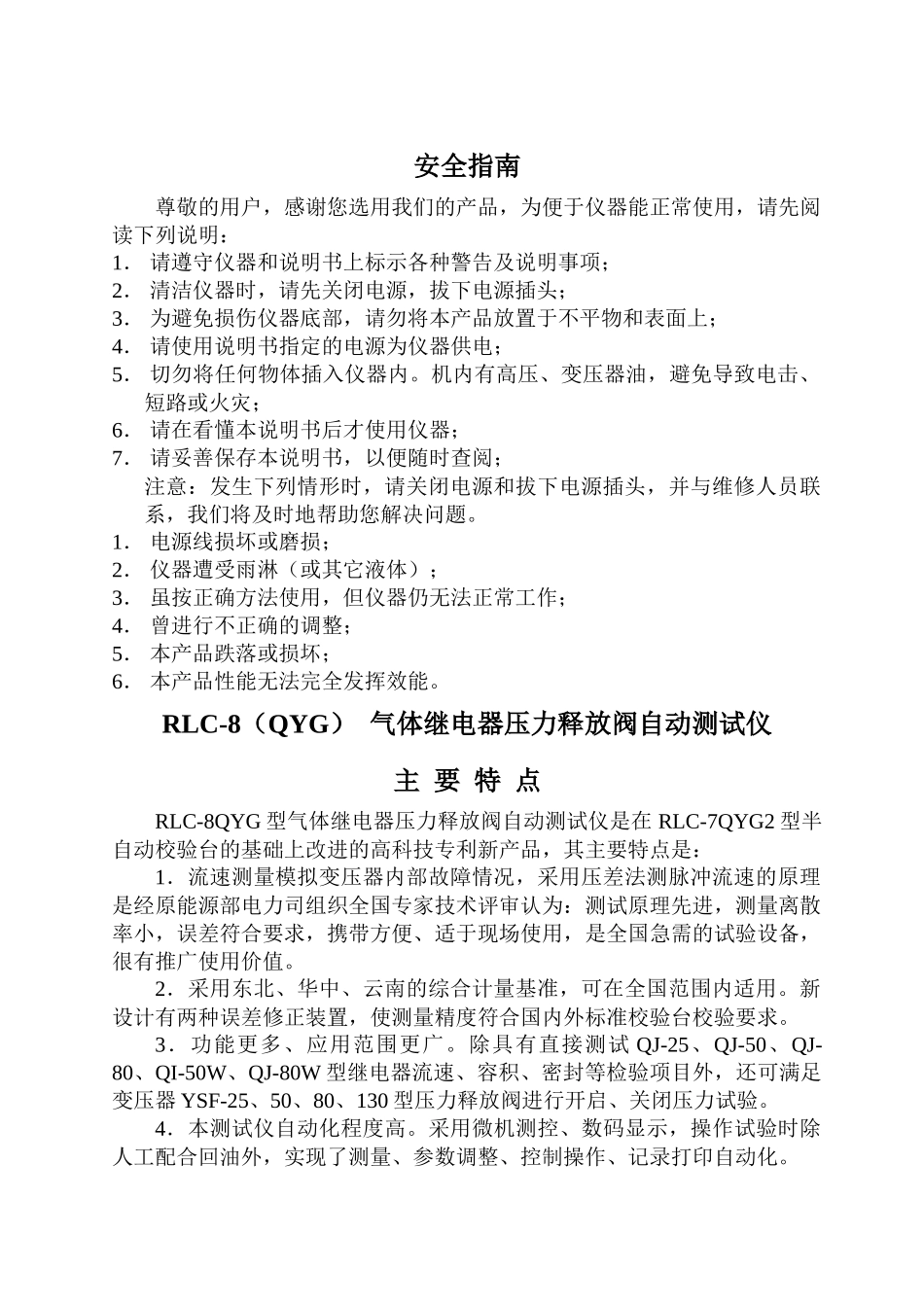

安全指南尊敬的用户，感谢您选用我们的产品，为便于仪器能正常使用，请先阅读下列说明：1．请遵守仪器和说明书上标示各种警告及说明事项；2．清洁仪器时，请先关闭电源，拔下电源插头；3．为避免损伤仪器底部，请勿将本产品放置于不平物和表面上；4．请使用说明书指定的电源为仪器供电；5．切勿将任何物体插入仪器内。机内有高压、变压器油，避免导致电击、短路或火灾；6．请在看懂本说明书后才使用仪器；7．请妥善保存本说明书，以便随时查阅；注意：发生下列情形时，请关闭电源和拔下电源插头，并与维修人员联系，我们将及时地帮助您解决问题。1．电源线损坏或磨损；2．仪器遭受雨淋（或其它液体）；3．虽按正确方法使用，但仪器仍无法正常工作；4．曾进行不正确的调整；5．本产品跌落或损坏；6．本产品性能无法完全发挥效能。RLC-8（QYG）气体继电器压力释放阀自动测试仪主要特点RLC-8QYG型气体继电器压力释放阀自动测试仪是在RLC-7QYG2型半自动校验台的基础上改进的高科技专利新产品，其主要特点是：1．流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理是经原能源部电力司组织全国专家技术评审认为：测试原理先进，测量离散率小，误差符合要求，携带方便、适于现场使用，是全国急需的试验设备，很有推广使用价值。2．采用东北、华中、云南的综合计量基准，可在全国范围内适用。新设计有两种误差修正装置，使测量精度符合国内外标准校验台校验要求。3．功能更多、应用范围更广。除具有直接测试QJ-25、QJ-50、QJ-80、QI-50W、QJ-80W型继电器流速、容积、密封等检验项目外，还可满足变压器YSF-25、50、80、130型压力释放阀进行开启、关闭压力试验。4．本测试仪自动化程度高。采用微机测控、数码显示，操作试验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印自动化。5．本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带、满足现场试验需要，节约设备和试验室大量投资等优点。6．RLC-8QYG测试仪配有QJ-25、50、80流速测量尺共3把，可分别直接测试相同型号气体继电器动作流速，并与测试仪进行定期校核，是理想的量值传递工具。7．本测试仪实现了气体继电器流速、容积、密封试验和压力释放阀开启、关闭压力等检验项目，全部自动测试并打印记录。结构原理如附图一、二、三、四所示：RLC-8QYG型自动测试仪由气体继电器校验台、释放阀校验台和微机测控箱、微型电动空压机四部分组成。由气体继电器校验台和微机测控箱、空压机组成气体继电器自动测试仪（图一）；由压力释放阀校验台和微机测控箱、空压机组成压力释放阀自动测试仪（图二）。气体继电器校验台底部设有油盆（图中未画出），可调支架20装在油盆内，支架四角有调整水平的调节螺钉，由拉杆紧固件18将带水平仪7、压力油筒2的组件和带快速阀11的回油筒14组件通过被试继电器8组成整体，通过拉杆中部的轴承将组装好的本体支承在轴承座上，拉杆18上装有双向定位板21的孔和轴承座上定位销19构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。压力油筒2顶部有进气阀3可通过微型空压机（图中示画出）的软管24连接，压力油筒顶部装有压力传感器5和电磁排气阀6，通过带插头的屏蔽电缆22与微机测控箱1后板的传感器电缆接口39相接，水平仪7装在带法兰盘的压力油筒2的出口处；回油筒14与带法兰盘的电磁快速阀11通过螺纹连接成组件。电磁快速阀11设有油位开关17，法兰盘靠外侧装有软管9和换气阀10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠外侧装有放油阀16，可将继电器的油通过软管与回油筒14底部的容积计量装置15连接。通过电缆与电磁快速阀上的安装的测量插口12连接，再由电缆23与测控箱后板上的信号插座45连接。微机测控箱1后板布置见图2；布置有传感器连接插口39、测量信号电缆插口45、轴流风机40、电源开关41、保险器42和电源插座43，微型电动空压机电源插座44。微机测控箱1内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源三块板平行组装插入箱内，通过插口接头与箱体其它元件连接以方便检验维修。采...
