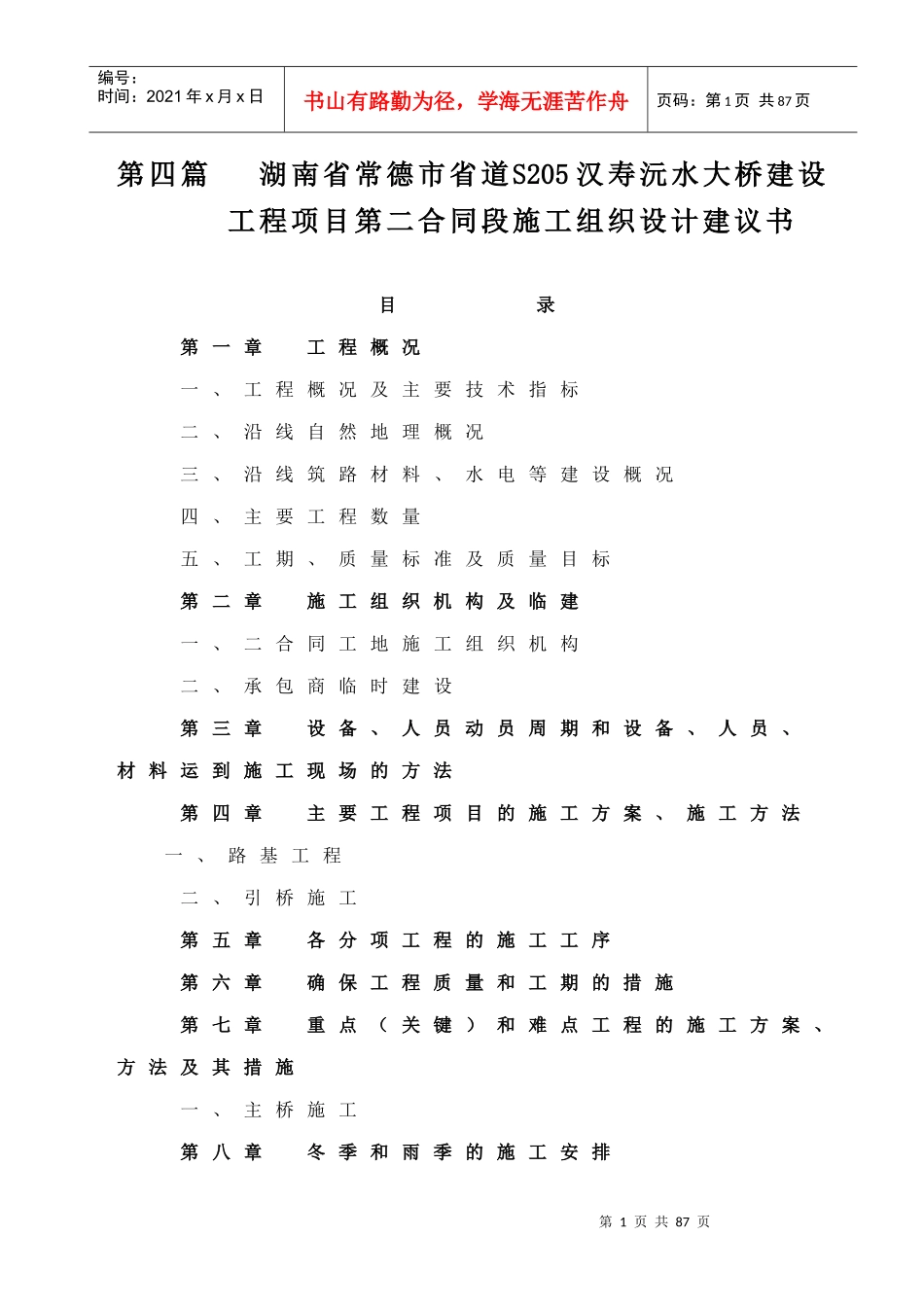

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页第四篇湖南省常德市省道S205汉寿沅水大桥建设工程项目第二合同段施工组织设计建议书目录第一章工程概况一、工程概况及主要技术指标二、沿线自然地理概况三、沿线筑路材料、水电等建设概况四、主要工程数量五、工期、质量标准及质量目标第二章施工组织机构及临建一、二合同工地施工组织机构二、承包商临时建设第三章设备、人员动员周期和设备、人员、材料运到施工现场的方法第四章主要工程项目的施工方案、施工方法一、路基工程二、引桥施工第五章各分项工程的施工工序第六章确保工程质量和工期的措施第七章重点（关键）和难点工程的施工方案、方法及其措施一、主桥施工第八章冬季和雨季的施工安排第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页一、冬季施工措施二、雨季施工措施第九章质量、安全保证体系一、安全保证措施二、质量保证措施三、工期保证措施四、环境保证措施五、廉政保证措施六、主要施工业绩第十章其他应说明的事项表2分项工程进度率计划（斜率图）表3工程管理曲线表4施工总平面布置表5主要分项工程施工工艺框图表6分项工程生产率和施工周期表表7施工总体计划附图：第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页湖南省常德市省道S205汉寿沅水大桥建设工程项目第二合同段施工组织设计建议书表1施工组织设计文字说明第一章工程概况一、工程概况及主要技术指标1、工程概况汉寿沅水大桥是省道S205线跨越沅水的重要桥梁，位于汉寿县仓儿总，路线全长9.502km。沅水大桥起止桩号为k2+220.60～k4+486.84，桥跨布置为：（北岸引桥12×20m+18m）造价人才网先张法预应力砼空心板+15×50m预应力砼T梁+（58+6×100+58m）预应力砼变截面连续箱梁+5×50m预应力砼T梁+（南岸引桥14×20m）先张法预应力砼空心板，桥梁全长2266.24m。本合同段起止桩号为k3+234.76～k4+750，主要工程项目为58+6×100+58m预应力砼变截面连续箱梁+南岸引桥5×50m预应力砼T梁+14×20m先张法预应力砼空心板+263.36m路基。2、主要技术指标表1-1-1汽车荷载等级公路-II级桥面净宽0.5m（防撞栏杆）+15m（行车设计洪水频率1/100通航等级III-（2）级，通航净空为75m×10m第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页桥头接线二级公路标准，设计速度沅水大桥平纵线型最小平曲线半径—500m最大纵坡—2.65%最大横坡—6%桥面最大合成坡度—6.6%第5页共87页第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页二、沿线自然地理概况1、气象、水纹特征本区域属中亚热带向北亚热带过渡的季风湿润气候类型，全年平均气温16.7℃，历年最高气温40.5℃,历年最低气温-13℃，全年降水量1329mm，常年主导风向为北风或偏北风，夏季主导风向为南风或偏南风，工程监理历年平均风速2.4m/s，最大风速16m/s。2、地形、地貌沅水大桥位于西湖垸和沅南垸之间沅水尾闾河段上，其地貌特征：地势开阔、起伏不大，河港纵横，湖泊密布，堤垸众多，大堤回环，垸老田低，且各垸四周都向内湖倾斜，多呈盆碟状。3、地质、地震桥位区内基岩埋深较大，据区域地质资料及实地勘察表面，桥位区内无大的不良地质构造通过，也未见新构造运动影响的痕迹。覆盖层巨厚，上部一般为软塑的淤泥质亚粘土，可塑～硬塑状亚粘土及松散～中密状的粉砂层，下部为密实的卵石层，桩基采用摩擦桩。桥位区地下水在直接临水或强透水土层中对桩基砼具有强碳酸型腐蚀，需对桩基砼采取防腐蚀措施。4、不良地质第6页共87页第5页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共87页本合同段不良地质主要是软土，分布于水塘、水渠、渔塘、藕塘等，主要采取粉喷桩、土工格栅、袋装砂井及填土预压等方案。三、沿线筑路材料、水、电等建设概况水、电资源丰富能够满足本合同段建设需要。本项目块、片石、碎石、砂料、土料均缺乏，要远距离由经营性料场调运。砂、砾石由...
