水系统中央空调施工组织设计VIP免费

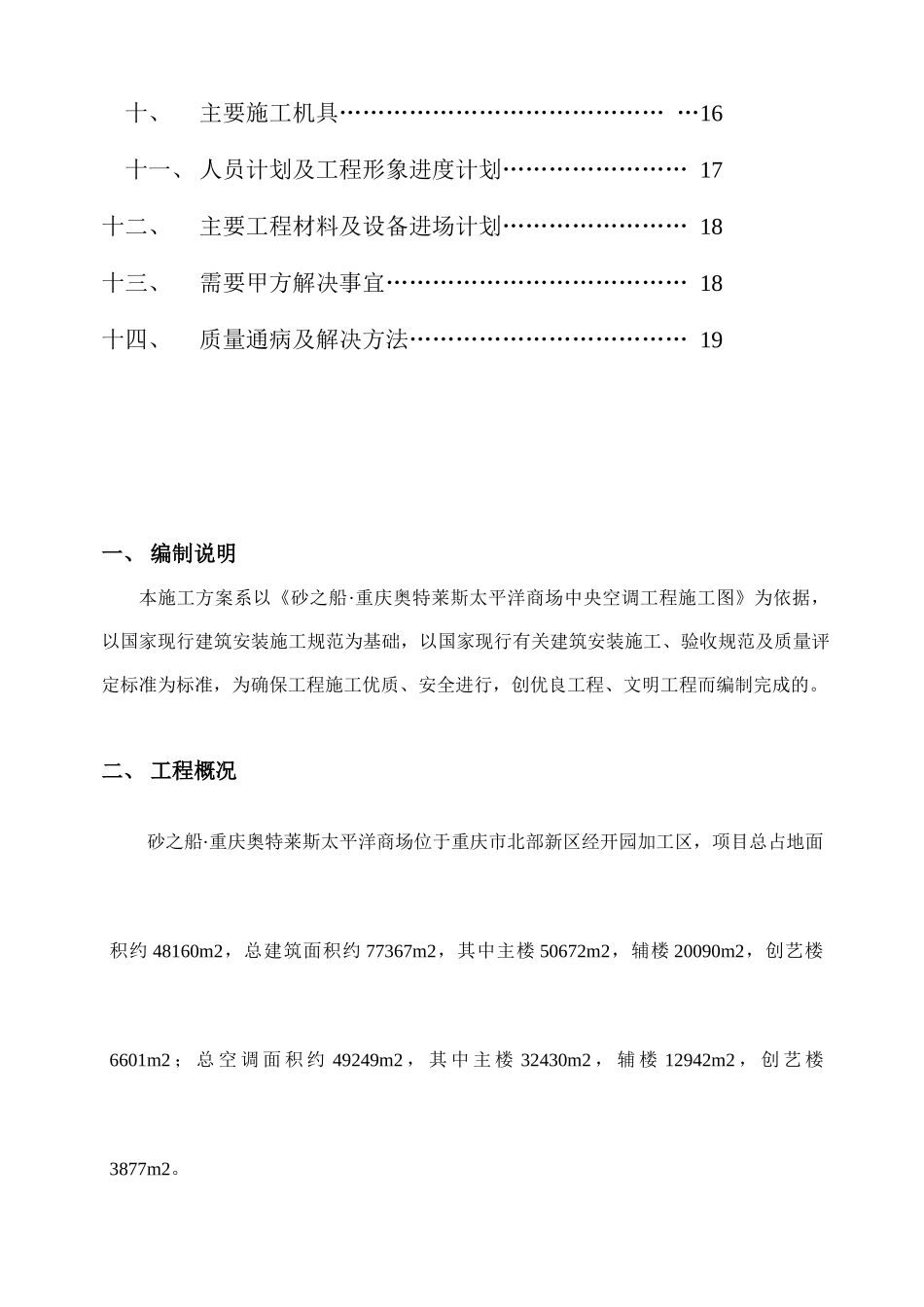

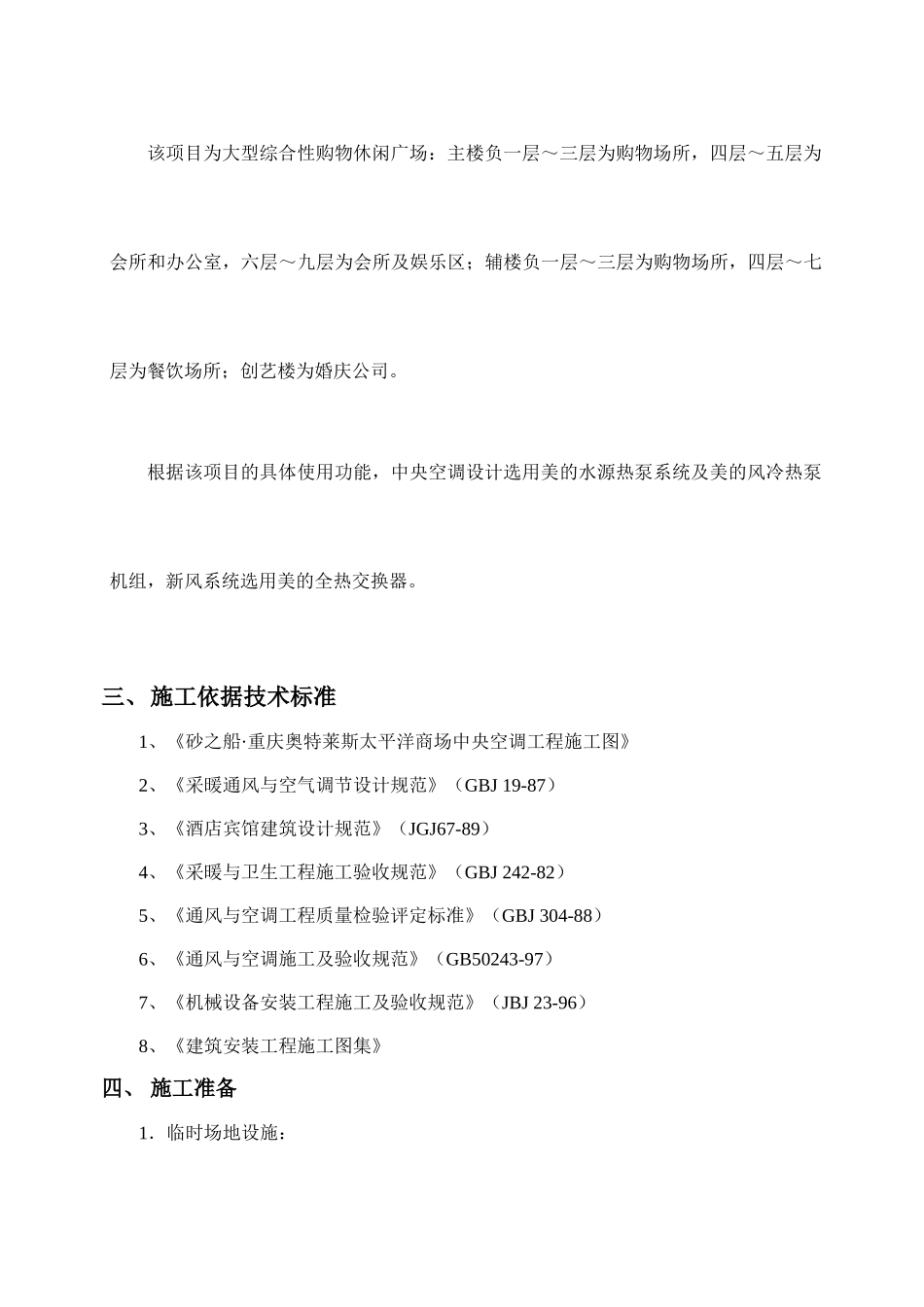

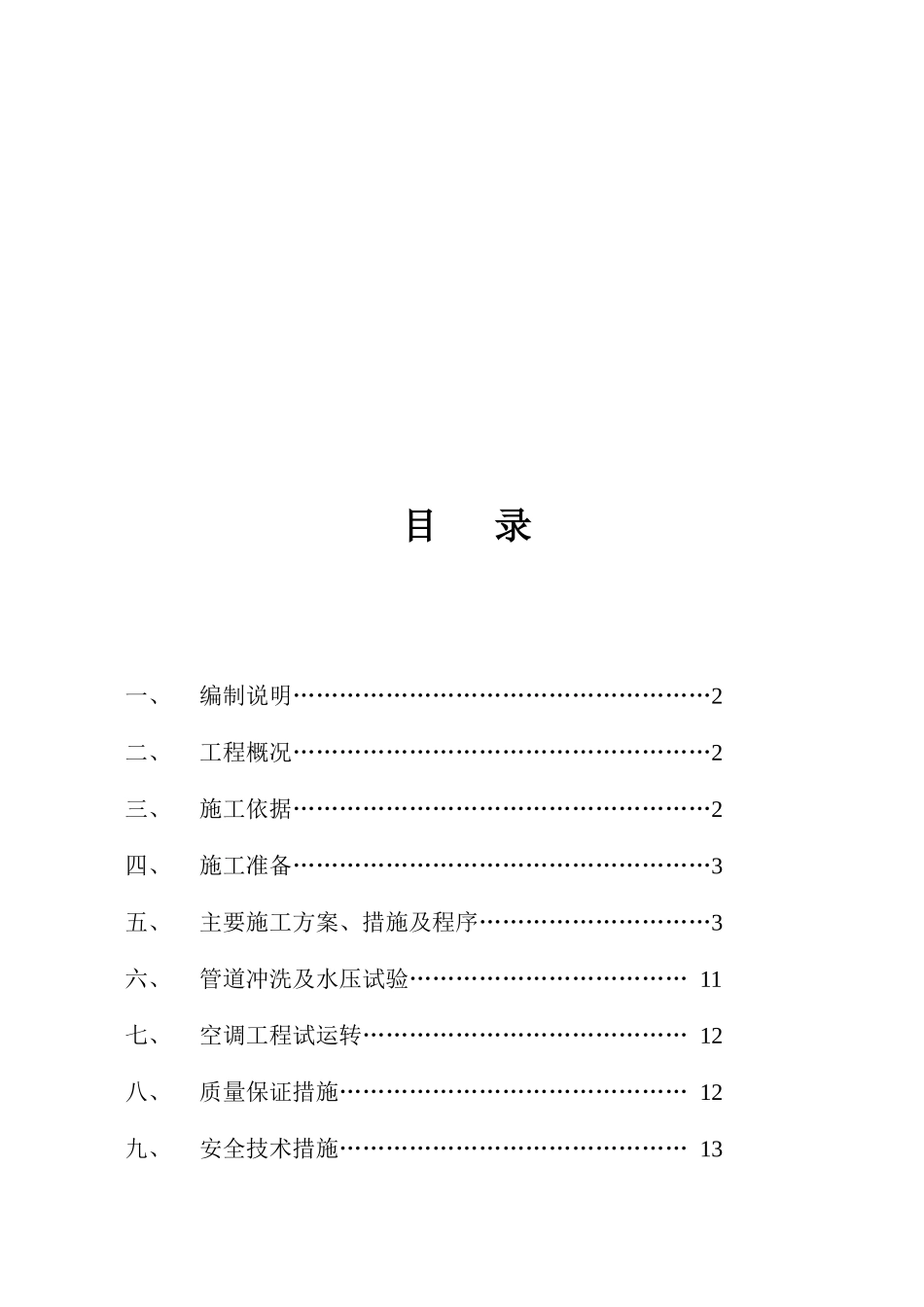

目录一、编制说明………………………………………………2二、工程概况………………………………………………2三、施工依据………………………………………………2四、施工准备………………………………………………3五、主要施工方案、措施及程序…………………………3六、管道冲洗及水压试验………………………………11七、空调工程试运转……………………………………12八、质量保证措施………………………………………12九、安全技术措施………………………………………13十、主要施工机具………………………………………16十一、人员计划及工程形象进度计划……………………17十二、主要工程材料及设备进场计划……………………18十三、需要甲方解决事宜…………………………………18十四、质量通病及解决方法………………………………19一、编制说明本施工方案系以《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》为依据，以国家现行建筑安装施工规范为基础，以国家现行有关建筑安装施工、验收规范及质量评定标准为标准，为确保工程施工优质、安全进行，创优良工程、文明工程而编制完成的。二、工程概况砂之船·重庆奥特莱斯太平洋商场位于重庆市北部新区经开园加工区，项目总占地面积约48160m2，总建筑面积约77367m2，其中主楼50672m2，辅楼20090m2，创艺楼6601m2；总空调面积约49249m2，其中主楼32430m2，辅楼12942m2，创艺楼3877m2。该项目为大型综合性购物休闲广场：主楼负一层～三层为购物场所，四层～五层为会所和办公室，六层～九层为会所及娱乐区；辅楼负一层～三层为购物场所，四层～七层为餐饮场所；创艺楼为婚庆公司。根据该项目的具体使用功能，中央空调设计选用美的水源热泵系统及美的风冷热泵机组，新风系统选用美的全热交换器。三、施工依据技术标准1、《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》2、《采暖通风与空气调节设计规范》（GBJ19-87）3、《酒店宾馆建筑设计规范》（JGJ67-89）4、《采暖与卫生工程施工验收规范》（GBJ242-82）5、《通风与空调工程质量检验评定标准》（GBJ304-88）6、《通风与空调施工及验收规范》（GB50243-97）7、《机械设备安装工程施工及验收规范》（JBJ23-96）8、《建筑安装工程施工图集》四、施工准备1．临时场地设施：仓库：利用现有建筑设施在建筑物内占用150m2左右的临时场地，用于临时办公和堆放材料。2．电源、水源：计划在使用1台电动套丝机、2台砂轮切割机、2台电焊机、1台个钻床、1台通风折边机、2台试压泵及起重提升设备、电动工具等，预计需用50kw的电负荷，要求电源接至工地施工现场50m以内。同时施工现场内应有水源，供我方在系统冲洗试压中使用。3．道路：保持地下通道、各楼道及楼梯间的畅通，确保设备及材料可以顺利运至安装位置。五、主要施工方案、措施及程序Ⅰ、主要施工程序：⒈施工程序总则：末端设备定位→水管、风管支吊架定位→水管、风管敷设→水管、风管附属设备安装定位→主机设备安装定位→主机附属设备及配管安装连接→系统冲洗、试压→风口安装及设备接电→系统调试运行→竣工验收。⒉水系统施工工序：末端设备定位施工准备→→支吊架安装→供、回水、凝结水干管安装→供、回水、支吊架制作凝结水支管安装→通水冲洗试压→管道保温Ⅱ、主要施工方案及措施：⒈设备安装：A、风机盘管安装：①、安装前检查设备有无缺损，并盘动风机，接临时电源抽检运转试验，无异常现象方可安装。②、安装时同步调整风机盘管标高、水平度及凝结水盘坡度。B、主机安装：①、检查、校验基础，与主机安装要求一致，方可进行安装。②、吊装前检查设备有无缺损，检查合格后，按主机安装使用说明书吊运主机到基础上就位。安装时应在主机底座与基础之间垫橡胶减震垫。③、用双球可曲挠橡胶软接头将各组的模块连接。C、水泵安装：①、检查、校验基础，与水泵安装要求一致，方可进行安装。②、安装前检查设备有无缺损，检查合格后，将水泵安装就位，按并在水泵底座与基础之间垫橡胶减震垫。③、对水泵进行水平调整，并盘车检测，一切正常后方可进行配管及配件安装。⒉水管制作安装：A、支吊架的位置应正确...
