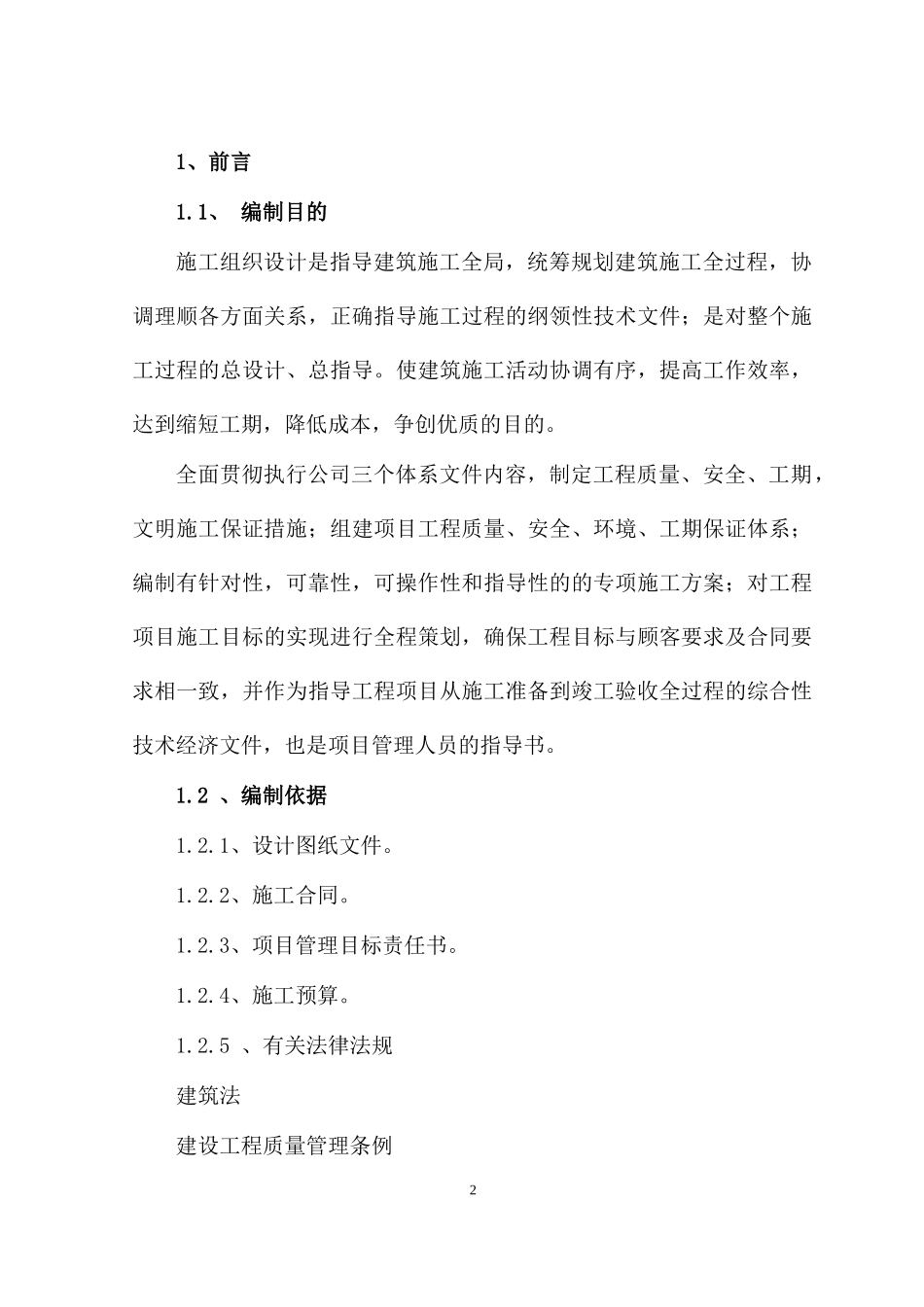

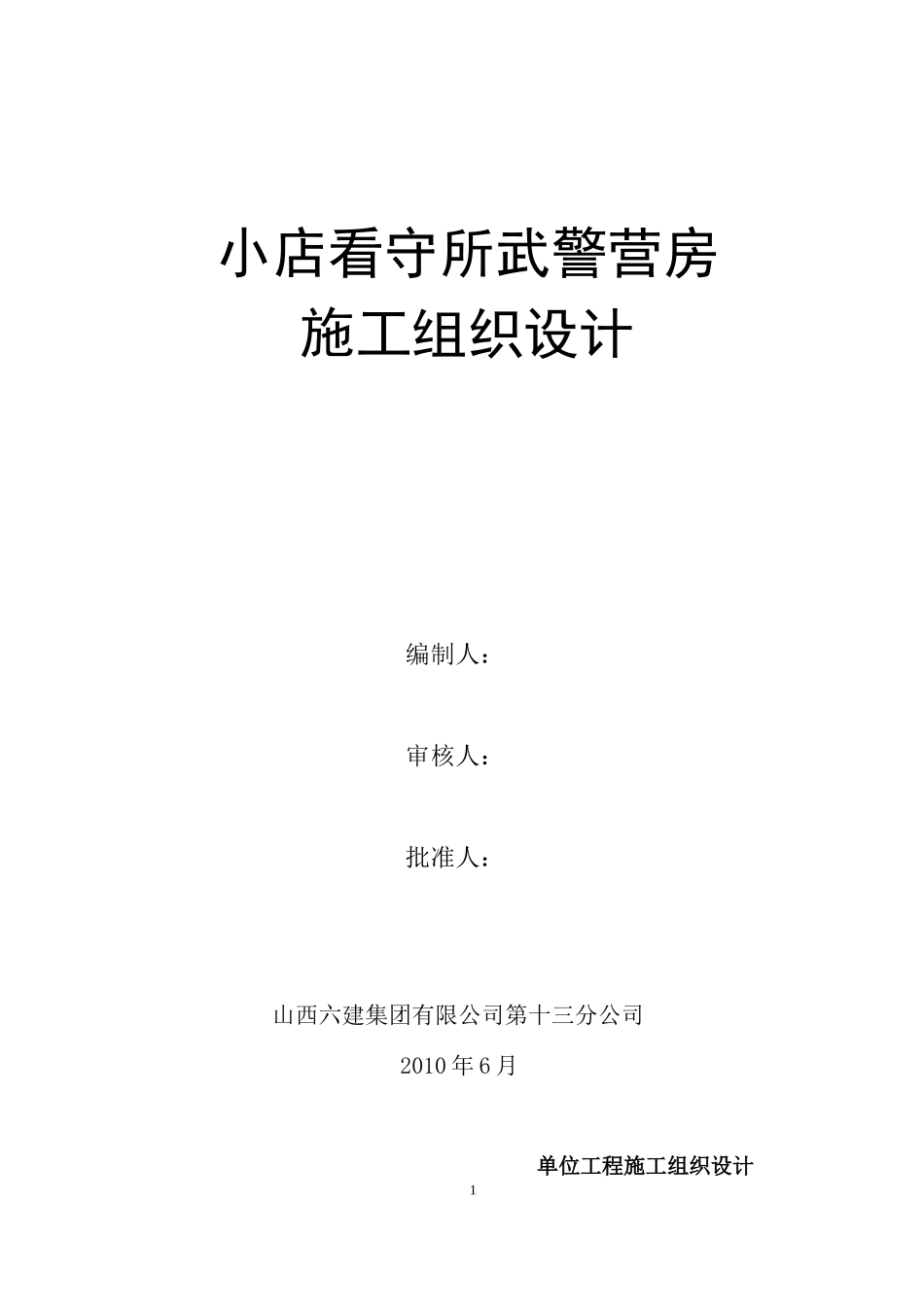

小店看守所武警营房施工组织设计编制人：审核人：批准人：山西六建集团有限公司第十三分公司2010年6月单位工程施工组织设计11、前言1.1、编制目的施工组织设计是指导建筑施工全局，统筹规划建筑施工全过程，协调理顺各方面关系，正确指导施工过程的纲领性技术文件；是对整个施工过程的总设计、总指导。使建筑施工活动协调有序，提高工作效率，达到缩短工期，降低成本，争创优质的目的。全面贯彻执行公司三个体系文件内容，制定工程质量、安全、工期，文明施工保证措施；组建项目工程质量、安全、环境、工期保证体系；编制有针对性，可靠性，可操作性和指导性的的专项施工方案；对工程项目施工目标的实现进行全程策划，确保工程目标与顾客要求及合同要求相一致，并作为指导工程项目从施工准备到竣工验收全过程的综合性技术经济文件，也是项目管理人员的指导书。1.2、编制依据1.2.1、设计图纸文件。1.2.2、施工合同。1.2.3、项目管理目标责任书。1.2.4、施工预算。1.2.5、有关法律法规建筑法建设工程质量管理条例2建设工程安全生产管理条例1.2.6、公司质量、职业健康安全和环境程序文件1.3、适用范围施工合同约定和设计图纸包含的建筑、安装、装饰工程。1.4、集团质量方针、职业健康安全与环境方针1.4.1、集团质量方针。诚信务实。精益求精。1.4.2、集团职业健康安全与环境方针。以人为本，安全文明。预防污染，洁净生产。遵守法规，持续发展。2、工程概况本工程为太原市小店公安局建设的太原市小店看守所武警营房，本工程位于太原市小店区北格镇，基地面侧紧邻北格镇卫生所。南、北、及东侧均为农田，靠近基地西侧为穿越北格镇的主要公路，其交通便捷，地理位置优越。2.1工程综述2.1.1、工程名称：太原市小店区看守所武警营房。2.1.2、建设地点：位于太原市小店区西北格村以南，北格村以东。2.1.3、工程类型：本工程为一类民用建筑工程。32.1.4、建设目的：维护社会治安，确保和谐社会。2.1.5、使用功能：地下一层为：健身室及设备用房。一层至五层为：武警营房。2.1.6、建设规模：地下一层，地上五层，局部六层（水箱间）。东西长41.2M，南北宽18.6M，建筑层高：地下一层3.6M,一层4.2M,二至四层3.3M,五层3.6M,水箱间3.6M,室内外高差0.6M,建筑总高度22.2M。2.1.7、使用年限:50年。2.1.8、建设单位:太原市小店区公安局。设计单位:太原市聚川建筑设计事务所。监理单位：山西鲁班工程监理有限公司。监督单位：太原市小店区质量监督站。2.2各分部分项工程特征及主要做法2.2.1武警营房建筑面积3858.52㎡，结构类型为钢筋混凝土框结构，使用年限为50年。①、结构工程特征及主要做法：地基处理采用碎石桩，石子粒径20-40㎜桩径400㎜，桩中心距1.2m，正三角形布置。有效桩长10.65m,基础埋深为-5.25m，基础为筏板基础，基底铺设500㎜厚砂石垫层。砼强度等级：基础垫层为C15，7.37m以下梁、板、柱、墙、基础为C30，7.37m以上部分为C25，构造柱、过梁及圈梁为C25，砌体工程：±0.000以下卫生间为M5水泥砂浆砌MU10粉煤灰烧结多孔砖，±0.000以上为M5混合砂浆砌MU7.5、B06加气混凝土砌块。4②、内装饰工程特征及主要做法：地面100㎜厚C15细石混凝土垫层。无机铝盐防水素浆。20㎜厚1：3无机铝盐防水水泥砂浆分两次抹面，找平抹光。130㎜厚聚苯板隔热层。敷设真空镀铝聚脂薄膜反射层。铺设18号低碳钢丝网，用扎带与加热管绑牢。50㎜厚C15豆石混凝土垫层。10㎜厚1：3水泥砂浆保护层，素水泥结合层一道。20㎜厚1：4干硬性水泥砂浆结合层，撒素水泥面。10㎜厚铺设地砖面层。门厅、走廊、餐厅、顶棚为：铝合金配套暗龙骨，主龙骨中距900-1000mm，T型龙骨中距600mm，横撑中距600mm。12-15mm厚600*600开槽吸音矿棉装饰板。卫生间、厕所、浴室及地下室地面：10mm厚1:3水泥砂浆找平层。聚氨酯三遍涂膜防水层1.5-1.8mm厚四周卷起150mm高。20mm厚聚苯板绝热层，敷设真空镀铝聚酯薄膜反射层。铺设18号低碳钢丝网，用扎带与加热管绑牢。80mm厚C15豆石混泥土填充层随打随抹平，最薄处50mm厚。聚氨酯三遍涂膜防水层1.5-1.8mm厚，四周卷起150mm高。20mm厚1:3水泥砂浆找平层。撒素水泥面，10mm厚防滑地砖面层。基础...
