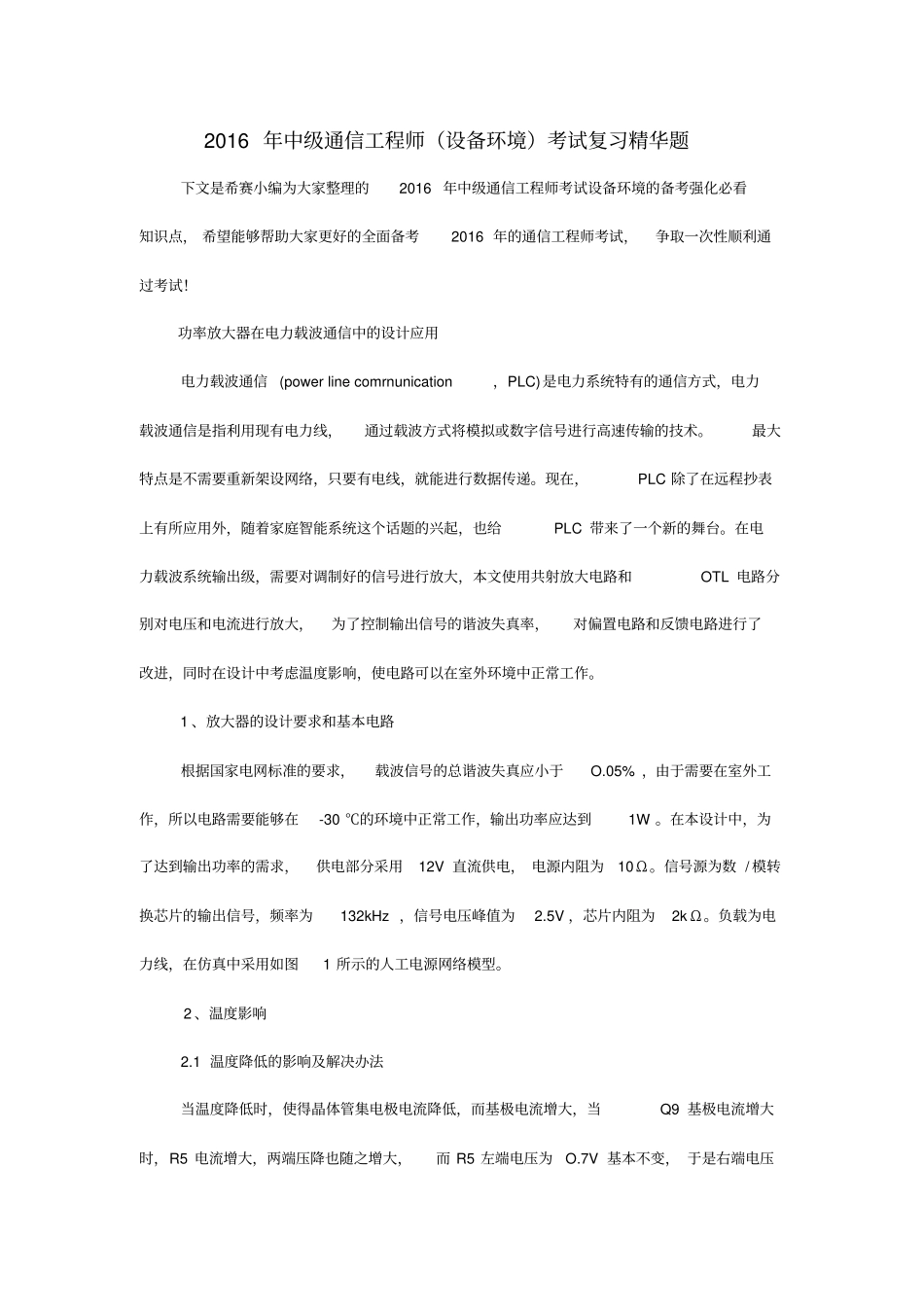

2016年中级通信工程师（设备环境）考试复习精华题下文是希赛小编为大家整理的2016年中级通信工程师考试设备环境的备考强化必看知识点，希望能够帮助大家更好的全面备考2016年的通信工程师考试，争取一次性顺利通过考试！功率放大器在电力载波通信中的设计应用电力载波通信(powerlinecomrnunication，PLC)是电力系统特有的通信方式，电力载波通信是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。现在，PLC除了在远程抄表上有所应用外，随着家庭智能系统这个话题的兴起，也给PLC带来了一个新的舞台。在电力载波系统输出级，需要对调制好的信号进行放大，本文使用共射放大电路和OTL电路分别对电压和电流进行放大，为了控制输出信号的谐波失真率，对偏置电路和反馈电路进行了改进，同时在设计中考虑温度影响，使电路可以在室外环境中正常工作。1、放大器的设计要求和基本电路根据国家电网标准的要求，载波信号的总谐波失真应小于O.05%，由于需要在室外工作，所以电路需要能够在-30℃的环境中正常工作，输出功率应达到1W。在本设计中，为了达到输出功率的需求，供电部分采用12V直流供电，电源内阻为10Ω。信号源为数/模转换芯片的输出信号，频率为132kHz，信号电压峰值为2.5V，芯片内阻为2kΩ。负载为电力线，在仿真中采用如图1所示的人工电源网络模型。2、温度影响2.1温度降低的影响及解决办法当温度降低时，使得晶体管集电极电流降低，而基极电流增大，当Q9基极电流增大时，R5电流增大，两端压降也随之增大，而R5左端电压为O.7V基本不变，于是右端电压上升，使得静态工作点高于Vcc/2，于是输出波形的正半周顶端出现失真。解决方法：(1)被动温度适应法。加大负反馈降低增益，即R7的设定值降低，使得静态工作点的上升不至于使输出波形失真。缺点是降低了输出。把R7调整为3kΩ，电路可以在-30℃下正常工作，基波3V，三次谐波为1mV。(2)主动温度补偿法：将R5设定为可变电阻，当温度降低时，降低R5阻值，使静态工作点保持不变，也就避免了输出波形的失真。2.2温度上升的影响及解决办法使用推挽式输出级通常要通过偏置电路消除交越失真，最简单的方法是使用D7和D8两个二极管来实现。当负载电流较大时，三极管温度升高，be间电压降低，而二极管电流并不大，其正向导通电压Ve变化不大，这样，Vbe和Ve之间的电位差使得三极管中流过的电流加大，温度进一步上升，电位差更大，三极管电流也更大，最终使三极管发生热损坏。更多通信工程师考试资讯，请到希赛通信学院。奔波在俗世里，不知从何时起，飘来一股清流，逼着每个人优秀。人过四十，已然不惑。我们听过别人的歌，也唱过自己的曲，但谁也逃不过岁月的审视，逃不过现实的残酷。如若，把心中的杂念抛开，苟且的日子里，其实也能无比诗意。借一些时光，寻一处宁静，听听花开，看看花落，翻一本爱读的书，悟一段哲人的赠言，原来，日升月落，一切还是那么美。洗不净的浮沉，留给雨天；悟不透的凡事，交给时间。很多时候，人生的遗憾，不是因为没有实现，而是沉于悲伤，错过了打开心结的时机。有人说工作忙、应酬多，哪有那么多的闲情逸致啊？记得鲁迅有句话：“时间就像海绵里的水，只要挤总是有的。”不明花语，却逢花季。一路行走，在渐行渐远的时光中，命运会给你一次次洗牌，但玩牌的始终是你自己。坦白的说，我们遇到困扰，经常会放大自己的苦，虐待自己，然后落个遍体鳞伤，可怜兮兮地向世界宣告：自己没救了！可是，那又怎样？因为，大多数人关心的都是自己。一个人在成年后，最畅快的事，莫过于经过一番努力后，重新认识自己，改变自己。学会了独自、沉默，不轻易诉说。因为，更多的时候，诉说毫无意义。伤心也好，开心也好，过去了，都是曾经。每个人都要追寻活下去的理由，心怀美好，期待美好，这个世界，就没有那么糟糕。或许，你也会有这样的情节，两个人坐在一起，杂乱无章的聊天，突然你感到无聊，你渴望安静，你想一个人咀嚼内心的悲与喜。透过窗格，发着呆，走着神，搜索不到要附和的词。那一刻，你明白了，这世间不缺一起品茗的人，缺的是...
