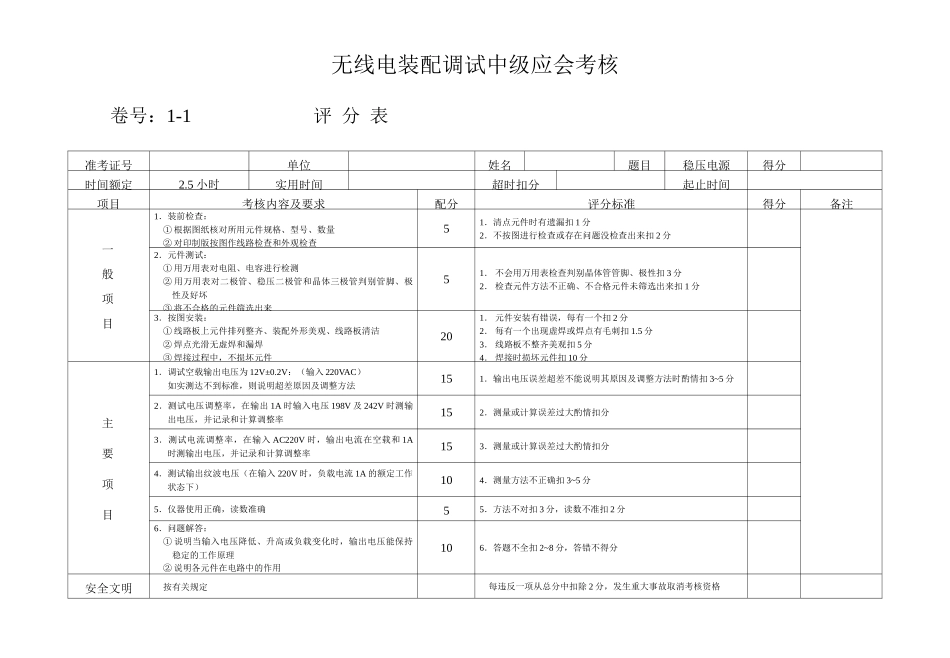

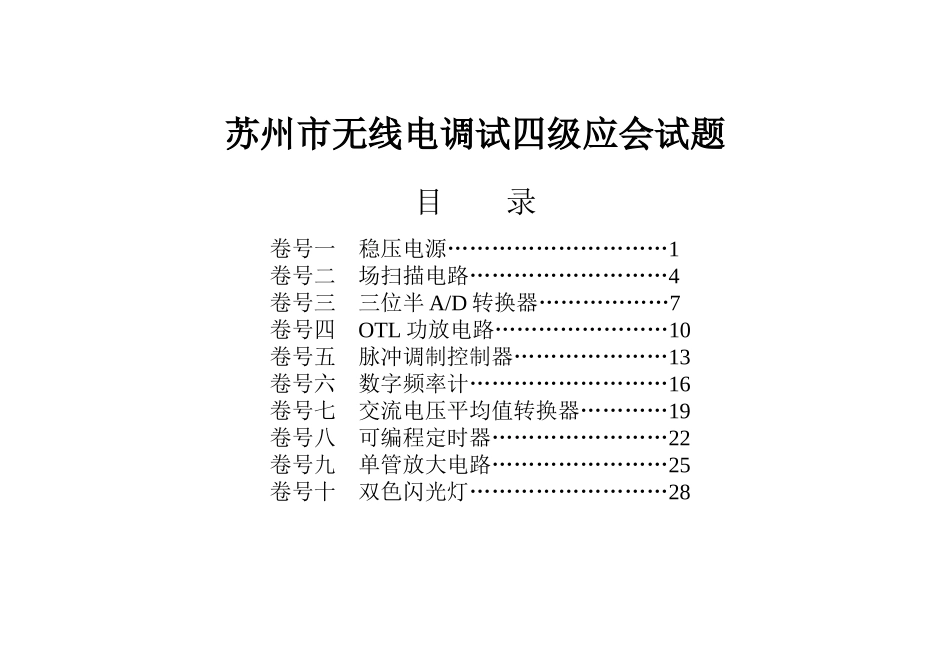

苏州市无线电调试四级应会试题目录卷号一稳压电源…………………………1卷号二场扫描电路………………………4卷号三三位半A/D转换器………………7卷号四OTL功放电路……………………10卷号五脉冲调制控制器…………………13卷号六数字频率计………………………16卷号七交流电压平均值转换器…………19卷号八可编程定时器……………………22卷号九单管放大电路……………………25卷号十双色闪光灯………………………28无线电装配调试中级应会考核卷号：1-1评分表准考证号单位姓名题目稳压电源得分时间额定2
5小时实用时间超时扣分起止时间项目考核内容及要求配分评分标准得分备注一般项目1．装前检查：①根据图纸核对所用元件规格、型号、数量②对印制版按图作线路检查和外观检查51．清点元件时有遗漏扣1分2．不按图进行检查或存在问题没检查出来扣2分2．元件测试：①用万用表对电阻、电容进行检测②用万用表对二极管、稳压二极管和晶体三极管判别管脚、极性及好坏③将不合格的元件筛选出来51．不会用万用表检查判别晶体管管脚、极性扣3分2．检查元件方法不正确、不合格元件未筛选出来扣1分3．按图安装：①线路板上元件排列整齐、装配外形美观、线路板清洁②焊点光滑无虚焊和漏焊③焊接过程中，不损坏元件201．元件安装有错误，每有一个扣2分2．每有一个出现虚焊或焊点有毛刺扣1
5分3．线路板不整齐美观扣5分4．焊接时损坏元件扣10分主要项目1．调试空载输出电压为12V±0
2V：（输入220VAC）如实测达不到标准，则说明超差原因及调整方法151．输出电压误差超差不能说明其原因及调整方法时酌情扣3~5分2．测试电压调整率，在输出1A时输入电压198V及242V时测输出电压，并记录和计算调整率152．测量或计算误差过大酌情扣分3．测试电流调整率，在输入AC220V时，输出电流在空载和1A时测输出电压，并记录和计算调整率153．
