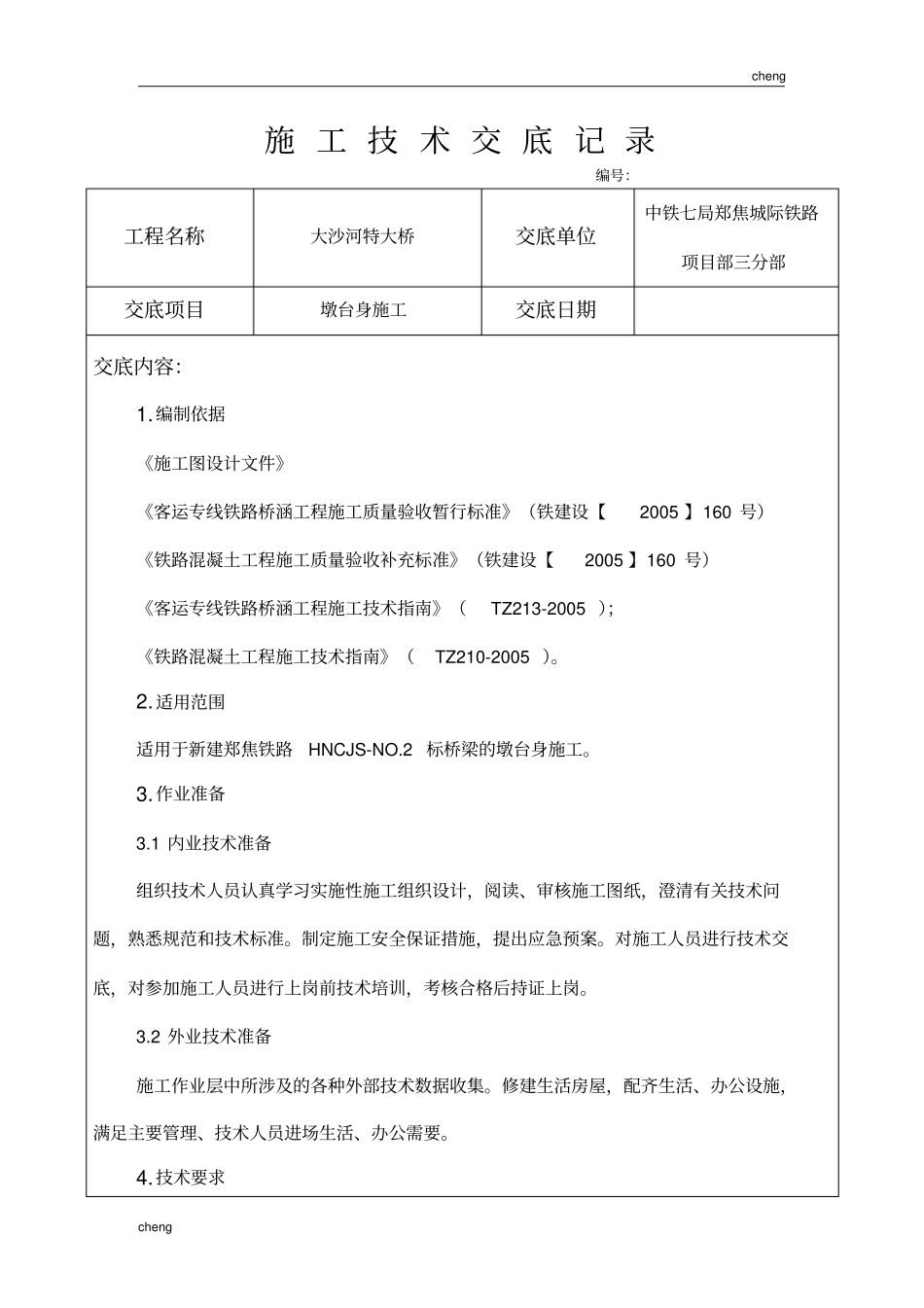

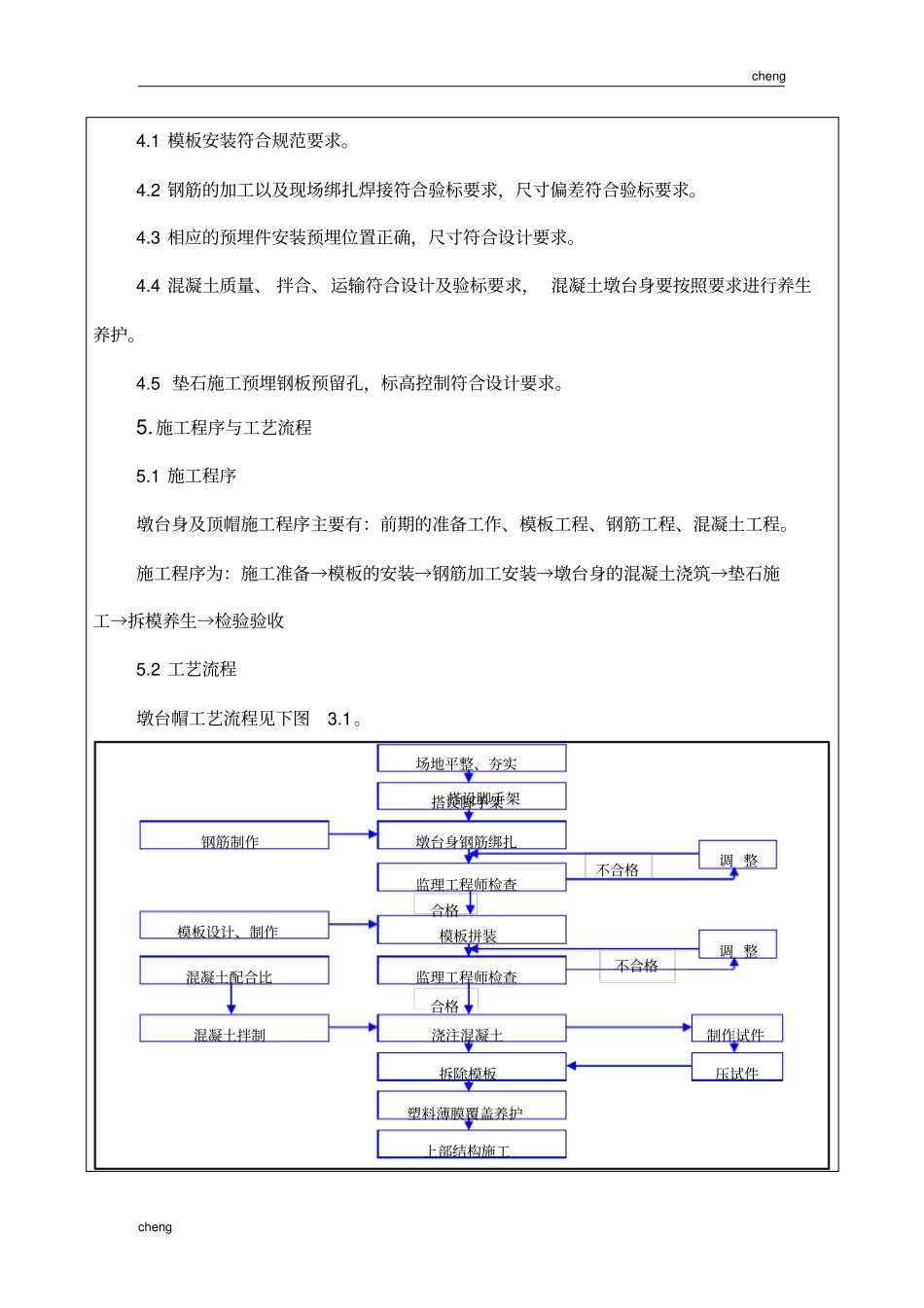

chengcheng新建郑州至焦作城际铁路工程HNCJS-NO.2标段施工技术交底书工程名称：大沙河特大桥交底编号：交底项目：墩台身施工交底内容：墩台身钢筋、模板与混凝土施工接受单位：三分部第一路桥架子队结构二工班交底人：复核人：技术负责人：接受人：交底日期：接受日期：中铁七局集团有限公司郑州至焦作城际铁路工程项目三分部chengcheng施工技术交底记录编号：工程名称大沙河特大桥交底单位中铁七局郑焦城际铁路项目部三分部交底项目墩台身施工交底日期交底内容：1.编制依据《施工图设计文件》《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设【2005】160号）《铁路混凝土工程施工质量验收补充标准》（铁建设【2005】160号）《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）；《铁路混凝土工程施工技术指南》（TZ210-2005）。2.适用范围适用于新建郑焦铁路HNCJS-NO.2标桥梁的墩台身施工。3.作业准备3.1内业技术准备组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。4.技术要求chengcheng4.1模板安装符合规范要求。4.2钢筋的加工以及现场绑扎焊接符合验标要求，尺寸偏差符合验标要求。4.3相应的预埋件安装预埋位置正确，尺寸符合设计要求。4.4混凝土质量、拌合、运输符合设计及验标要求，混凝土墩台身要按照要求进行养生养护。4.5垫石施工预埋钢板预留孔，标高控制符合设计要求。5.施工程序与工艺流程5.1施工程序墩台身及顶帽施工程序主要有：前期的准备工作、模板工程、钢筋工程、混凝土工程。施工程序为：施工准备→模板的安装→钢筋加工安装→墩台身的混凝土浇筑→垫石施工→拆模养生→检验验收5.2工艺流程墩台帽工艺流程见下图3.1。合格合格不合格不合格场地平整、夯实搭设脚手架墩台身钢筋绑扎搭设脚手架钢筋制作调整监理工程师检查模板拼装模板设计、制作监理工程师检查调整浇注混凝土制作试件拆除模板混凝土配合比混凝土拌制压试件塑料薄膜覆盖养护上部结构施工chengcheng墩台身工艺流程图6.人员及配备组织6.1劳动力组织方式：采用架子队组织模式。6.2施工人员应结合施工方案、机械、人员组合、工期要求进行合理配置。表1每个作业工地人员配备表按单个墩身配置，其中负责人、工班长、技术人员、专职安全员必须由施工企业正式职工担任，并可根据工程情况适当配备若干劳务工人。表2主要施工机械设备配置表机械设备名称数量汽车吊15T1台混凝土运输车3台15KW发电机1台750振捣棒2台500振捣棒1台（备用）负责人1人技术主管1人专职安全员1人专职安全防护员1人工班长5人技术、质检及试验人员各1人（试验不包括拌合站试验人员）测量3人钢筋工6人电焊工2人混凝土工8人(含养护2人)模板工（架子工）6人电工1人机械工4人（汽车泵，罐车，汽车吊）chengcheng运输车1台汽车泵1台7.质量控制及检验7.1模板制作、安装、拆除作业7.1.1模板制模板为厂制整体定型钢模板，拉至现场后，应先水平进行预拼，以调整模板整体线形，接缝若有错牙咬边应用手砂轮进行打磨，模板采用大块整体钢模，选用5mm厚钢面板。模板按照墩身尺寸用钢模板分节组拼而成，模板间采用螺栓连接；刚模外楞为整体式桁架，桁架端头设置拉杆，墩身内部设拉杆，拉杆均采用ф25精扎螺纹钢。7.1.2模板准备：首先按照设计图纸进行模板配置，然后对模板进行组合、整理后用机械刨光，清理干净（用手摸完后无黑迹）后刷隔离剂，涂刷时保证油层均匀（不要过厚）、不流淌、不漏涂。抛光要做到抛出钢模板的本色，表面光洁、平整（平整度不大于3mm），且模板边角必须顺直、平整、洁净。7.1.3模板安装模板安装前，在墩身四周搭设的钢管脚手架、施工平台及爬梯，支架各部要有足够的刚度及稳定性，满足施工荷载。钢管脚手架安装采用人工搭设方法完成。7.1.3.1模板安装允许偏差a、表面平整度:3mmb、模板的侧向弯曲:...
