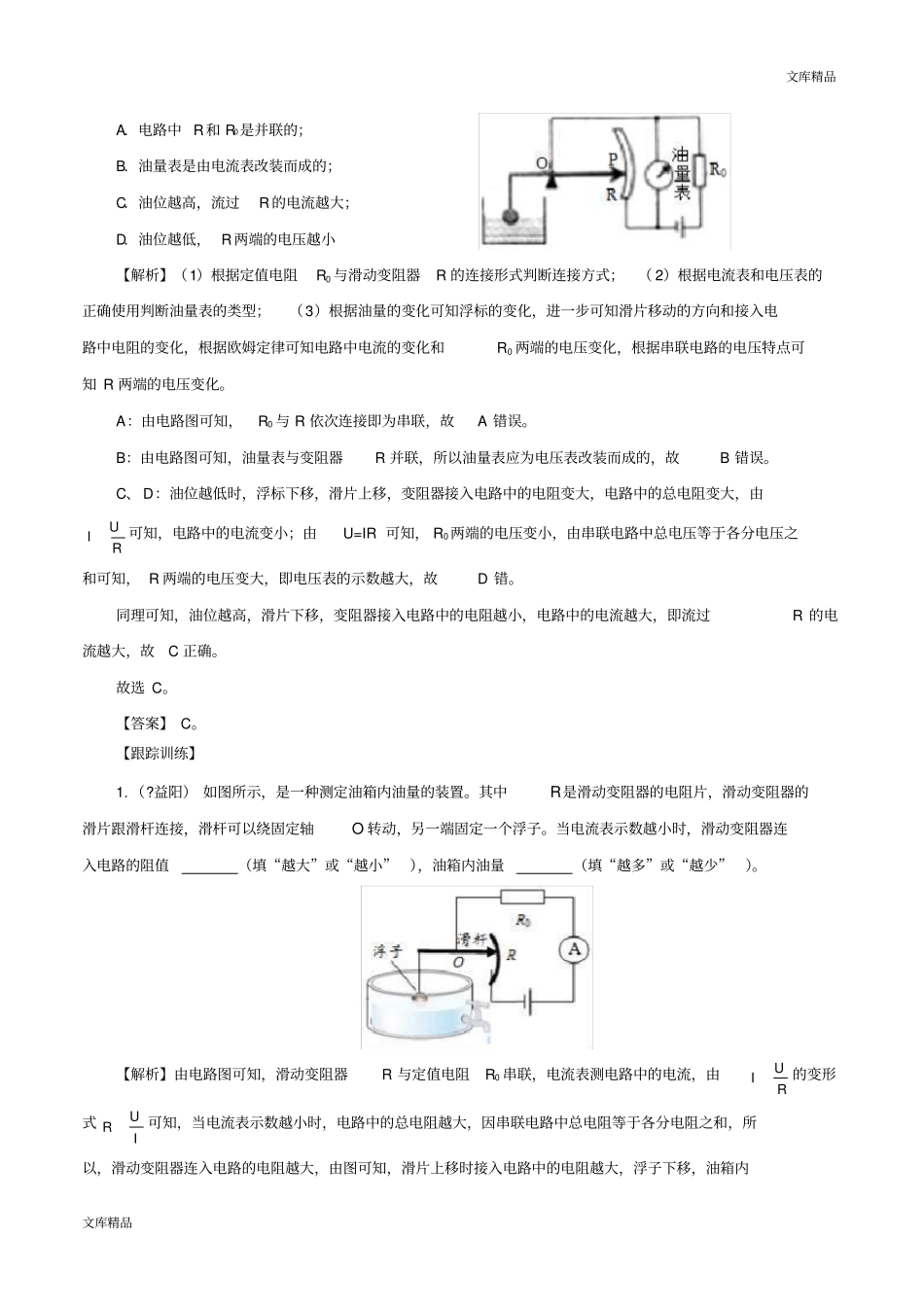

文库精品文库精品【决战中考·】物理题型解答策略专题十三电表改装类计算题解答技巧计算题是物理中考的主要内容，在中考试卷中占有很大比例。计算题以考查学生综合应用所学知识分析问题和解决问题的能力为主，它既能反映学生对基本知识的理解掌握水平，同时又能体现学生在综合应用所学知识分析和解决问题过程中的情感、态度与价值观。解答计算题应该首先明确它的特点，避免盲目和无从下手的尴尬，同时明确题目涉及的物理现象和物理知识，明确要解决的问题是什么，找准关系，有的放矢的按要求进行合理的计算。计算题常以填空题、选择题和计算过程题型出现。尤其是计算过程题是考查学生分析问题、解决问题和计算能力的题型，要求较高，分值较高，并要求有计算过程和步骤，每一步骤都有相应分值。计算题在中考题中常被列为压轴题目。计算题的特点是：(1)结果合理性：这类题能反映学生对自然界或生产、生活中若干事物的观察和关心程度。它要求学生用生活实践，社会活动的基本经验对题目的计算结果进行判断，留取合理的，舍弃不合理的。(2)知识综合性：这类题往往是把几个或几种物理过程及物理现象放在一起，利用各个过程或各种现象之间的相切点，解答要解决的问题。它反映学生学习知识的综合能力和分析解决问题的能力。(3)应用性：这类题是把物理知识浸透到社会实际操作和应用到生活体验中，它能够反映学生对所学物理知识的理解和情感，同时也能反映学生对自己生活中的一些实际操作的认识水平。学+科..网电表改装类计算题出现的几率不大，但涉及到电表改装的计算。其中计算方式方法大都其他类型电学计算题相同。电表改装类计算题主要是利用电流表表头来显示模拟其他物理量的变化，如压力、温度、浓度、液面高低等。技巧一：变量法变量法就是利用某种特殊装置，通过改变电路某种物理量（如电路电阻等），达到改变电路电流，反映在电流表示数的变化。【例题展示】例题1（?威海）如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）。文库精品文库精品A．电路中R和R0是并联的；B．油量表是由电流表改装而成的；C．油位越高，流过R的电流越大；D．油位越低，R两端的电压越小【解析】（1）根据定值电阻R0与滑动变阻器R的连接形式判断连接方式；（2）根据电流表和电压表的正确使用判断油量表的类型；（3）根据油量的变化可知浮标的变化，进一步可知滑片移动的方向和接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知R两端的电压变化。A：由电路图可知，R0与R依次连接即为串联，故A错误。B：由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误。C、D：油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由RUI可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错。同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确。故选C。【答案】C。【跟踪训练】1.（?益阳）如图所示，是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值（填“越大”或“越小”），油箱内油量（填“越多”或“越少”）。【解析】由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，由RUI的变形式IUR可知，当电流表示数越小时，电路中的总电阻越大，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的电阻越大，由图可知，滑片上移时接入电路中的电阻越大，浮子下移，油箱内文库精品文库精品油量越少。故，答案是：越大、越少。【答案】越大、越少。2.（·深圳）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6V保持不变。...
