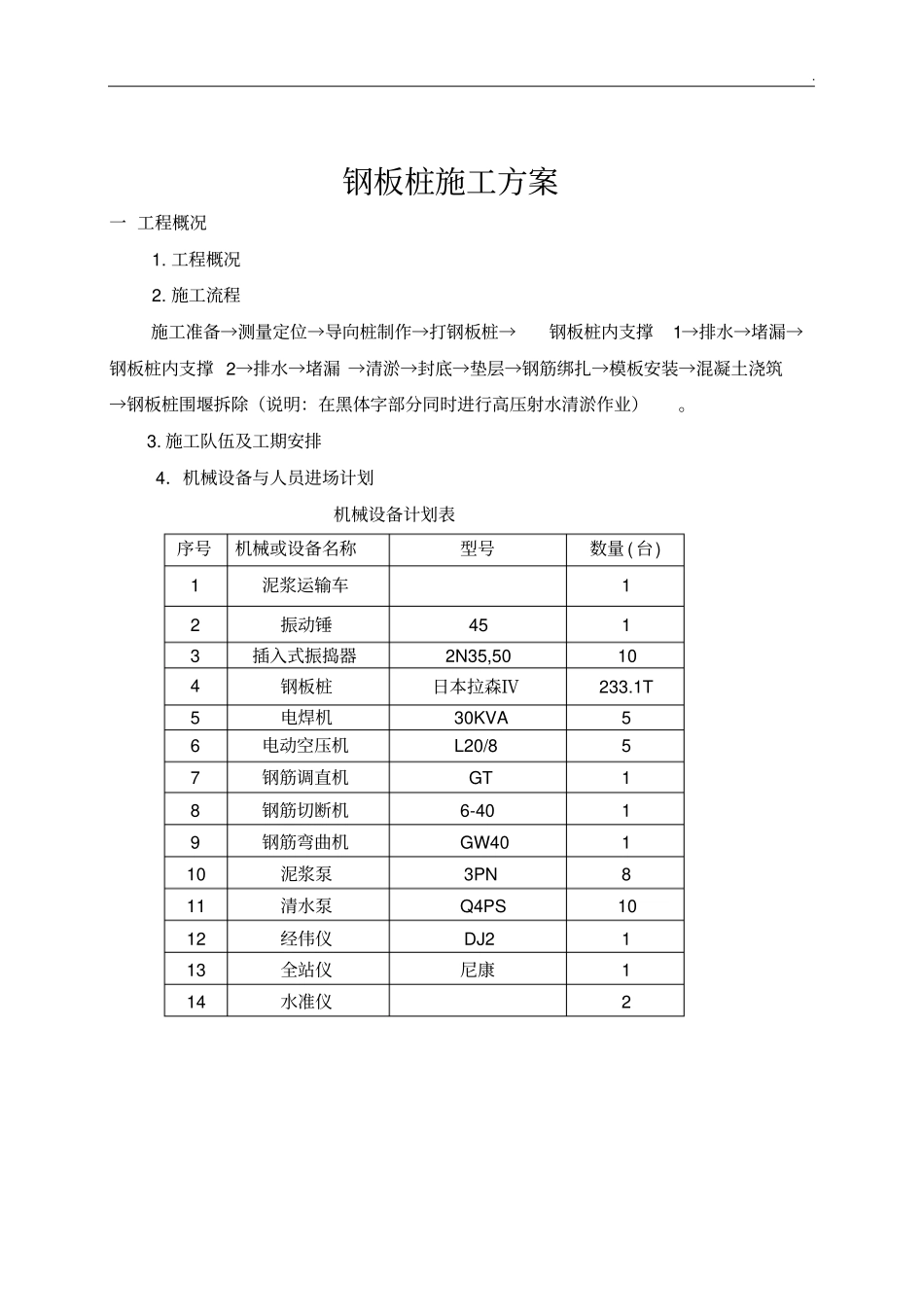

.钢板桩施工方案一工程概况1.工程概况2.施工流程施工准备→测量定位→导向桩制作→打钢板桩→钢板桩内支撑1→排水→堵漏→钢板桩内支撑2→排水→堵漏→清淤→封底→垫层→钢筋绑扎→模板安装→混凝土浇筑→钢板桩围堰拆除（说明：在黑体字部分同时进行高压射水清淤作业）。3.施工队伍及工期安排4．机械设备与人员进场计划机械设备计划表序号机械或设备名称型号数量(台)1泥浆运输车12振动锤4513插入式振捣器2N35,50104钢板桩日本拉森Ⅳ233.1T5电焊机30KVA56电动空压机L20/857钢筋调直机GT18钢筋切断机6-4019钢筋弯曲机GW40110泥浆泵3PN811清水泵Q4PS1012经伟仪DJ2113全站仪尼康114水准仪2.劳动力计划表序号人员人数1现场管理人员102安全员23钢筋工304混凝土工205架子工106电焊工107模板工20二钢板桩围堰施工方案1.钢板桩打入1.1钢板桩的选用本工程选用日本进口止水钢板桩进行施工，该钢板桩为小锁口，有很好的止水能力，宽40cm，重77.7kg/m，考虑到本工程地质情况的需要，拟采用桩长为20米的钢板桩。首先在板桩堆放基地对钢板桩进行分类、整理，选用同种型号的板桩，进行弯曲整形、修正、切割、焊接，整理出施工需要的型号、规格、数量的钢板桩。钢板桩进场前需要检查整理，发现缺陷随时调整，整理后在运输和堆放时尽量不使其弯曲变形，避免碰撞，尤其不能将连锁口碰坏。桩打入前将桩尖处的凹槽底口封闭，避免泥土挤入，锁口宜涂以黄油或其它油脂，对锁口变形、锈蚀严重的钢板桩，整修矫正。转角处采用90度的转角桩。1.2钢板桩理论用量计算：钢板桩围堰周长计算：19.6×2＋10.4×2=60m钢板桩根数计算：角桩采用0.2m×0.2m，共4片，（60-0.4×4m）/0.4m=146片，146＋4＝150片钢板桩重量计算：150×20×77.7＝233.100t1.3打入.1.3.1施工放样与定位（1）将施工区域控制点标明并经过复核无误后加以有效保护。（2）由于本工程的钢板桩围堰已经将桩基施工平台用钢管桩圈在内部，所以可以利用现有的钢管桩进行定位，在钢管桩上焊接工字钢，用工字钢来保证打出的钢板桩在一条直线上。在钢管桩露出水面部分刷上警告标志，并焊上槽钢加固，在打桩时作为导向位置及高程控制标志。定位桩与需施工桩位置布置见下图需施工桩第一根桩导向定位桩定位桩1.3.2钢板桩打入总体施工流程钢板桩从河东侧围堰中心开始打入第一片钢板桩，然后逐步向两边插打，在河下游合龙（见示意图），最初的一、二块钢板桩的打设位置和方向要确保精度，以起到样板的作用。每完成3米测量校正1次，确保在同一直线上。每根钢板桩施打完毕后，即与槽钢焊接牢固。根据起吊能力确定逐根插打到稳定的深度，一般为2-3m，待全部插打完毕后再依次打到设计标高。钢板桩合龙通过精确计算，确定龙口位置，配置相应规格的异形钢板桩，现场实测异形钢板桩的角度和尺寸，根据实际切割焊接异形钢板桩，以确保整个围堰的密封性。.上游侧钢板桩围堰总体施工流程示意图第三步在河下游围堰合龙第二步从围堰中心向两边插打钢板桩第一步从围堰中心开始打入第一片钢板桩合龙位置第一片钢板桩承台上游侧上游侧1.3.3钢板桩打入施工工艺（1）浮吊停在离打桩点约4m左右的地点，侧向施工，便于测量人员观察。挂上振动锤，升高，理顺油管及电缆。（2）锤下降，开液压口，拉一根桩至打桩锤下，锁口抹上润滑油，起锤。（3）待钢板桩尖离开水面30cm时，停止上升。锤下降，使桩至夹口中，开动液压机，夹紧桩。上升锤与桩，至打桩地点。（4）对准桩与定位桩的锁口，锤下降，靠锤与桩自重压桩至淤泥以下一定深度不能下降为止。（5）试开打桩锤30秒左右，停止振动，利用锤惯性打桩至坚实土层，开动振动锤打桩下降，控制打桩锤下降的速度，尽可能的使桩保持竖直，以便锁口能顺利咬合，提高止水能力。（6）板桩至设计高度前40cm时，停止振动，振动锤因惯性继续转动一定时间，打桩至设计高度。（7）松开液压夹口，锤上升，打第二根桩，以上类推至打完所有桩。.打桩前一般应在锁口内涂以黄油、锯末等混合物，在打完钢板桩后，开始进行钢板桩围堰内的止水处理。1.4施工注意事项（1）导向桩打好之后，以槽钢焊接牢固，确保导向桩不晃动，以便打桩时提高精确度。（2）线...
