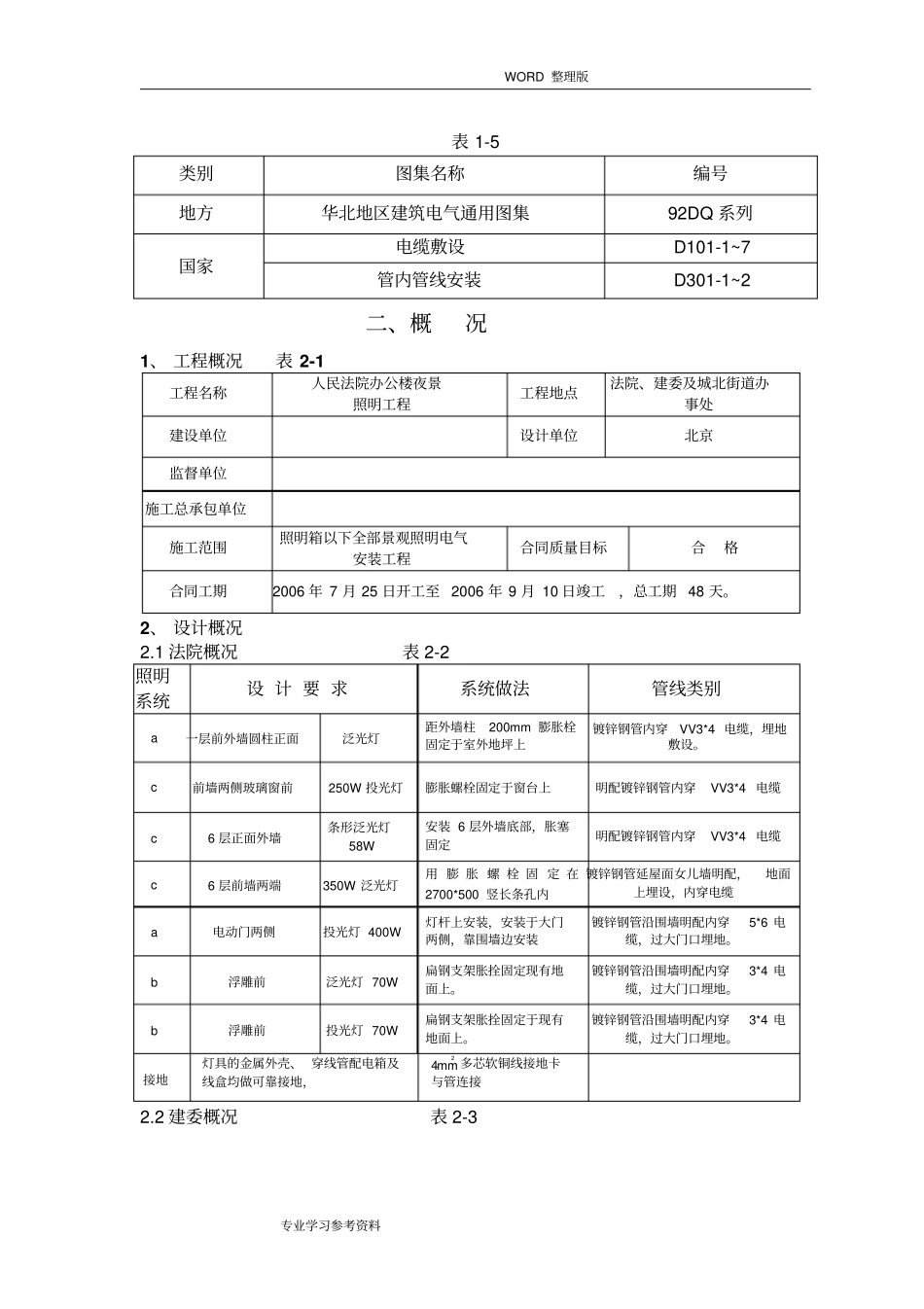

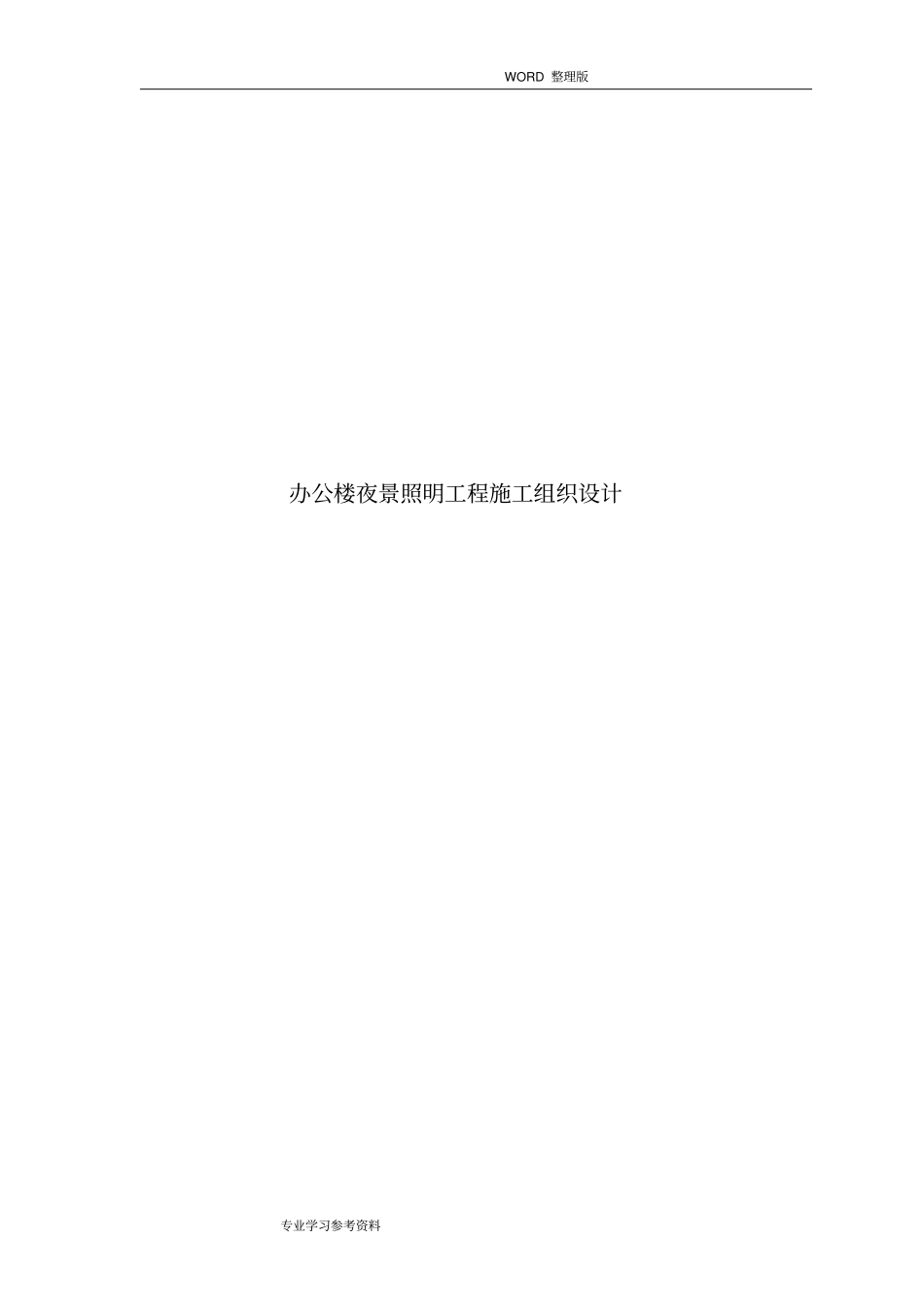

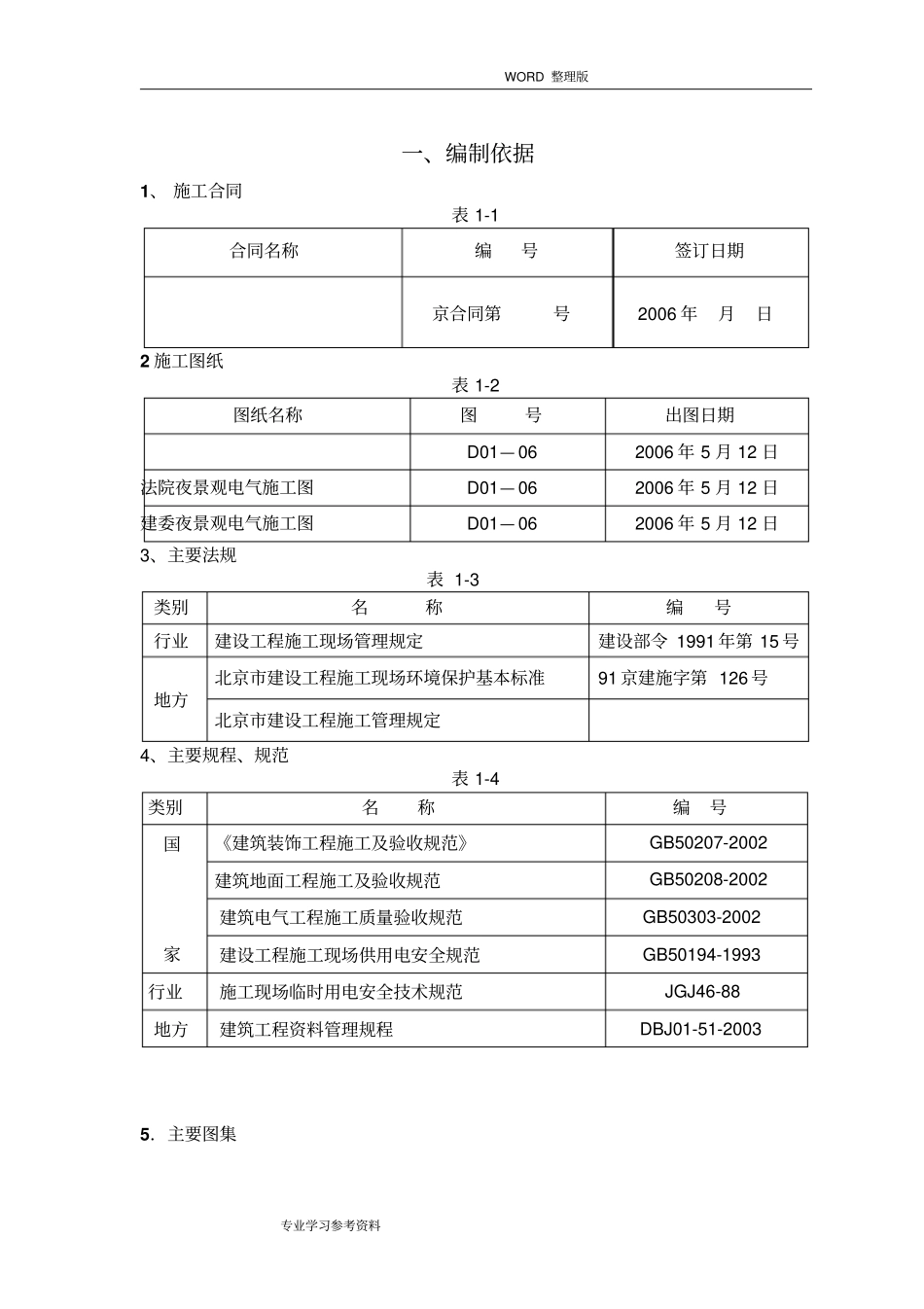

WORD整理版专业学习参考资料办公楼夜景照明工程施工组织设计WORD整理版专业学习参考资料一、编制依据1、施工合同表1-1合同名称编号签订日期京合同第号2006年月日2施工图纸表1-2图纸名称图号出图日期D01—062006年5月12日法院夜景观电气施工图D01—062006年5月12日建委夜景观电气施工图D01—062006年5月12日3、主要法规表1-3类别名称编号行业建设工程施工现场管理规定建设部令1991年第15号地方北京市建设工程施工现场环境保护基本标准91京建施字第126号北京市建设工程施工管理规定4、主要规程、规范表1-4类别名称编号国家《建筑装饰工程施工及验收规范》GB50207-2002建筑地面工程施工及验收规范GB50208-2002建筑电气工程施工质量验收规范GB50303-2002建设工程施工现场供用电安全规范GB50194-1993行业施工现场临时用电安全技术规范JGJ46-88地方建筑工程资料管理规程DBJ01-51-20035．主要图集WORD整理版专业学习参考资料表1-5类别图集名称编号地方华北地区建筑电气通用图集92DQ系列国家电缆敷设D101-1~7管内管线安装D301-1~2二、概况1、工程概况表2-1工程名称人民法院办公楼夜景照明工程工程地点法院、建委及城北街道办事处建设单位设计单位北京监督单位施工总承包单位施工范围照明箱以下全部景观照明电气安装工程合同质量目标合格合同工期2006年7月25日开工至2006年9月10日竣工，总工期48天。2、设计概况2.1法院概况表2-2照明系统设计要求系统做法管线类别a一层前外墙圆柱正面泛光灯距外墙柱200mm膨胀栓固定于室外地坪上镀锌钢管内穿VV3*4电缆，埋地敷设。c前墙两侧玻璃窗前250W投光灯膨胀螺栓固定于窗台上明配镀锌钢管内穿VV3*4电缆c6层正面外墙条形泛光灯58W安装6层外墙底部，胀塞固定明配镀锌钢管内穿VV3*4电缆c6层前墙两端350W泛光灯用膨胀螺栓固定在2700*500竖长条孔内镀锌钢管延屋面女儿墙明配，地面上埋设，内穿电缆a电动门两侧投光灯400W灯杆上安装，安装于大门两侧，靠围墙边安装镀锌钢管沿围墙明配内穿5*6电缆，过大门口埋地。b浮雕前泛光灯70W扁钢支架胀拴固定现有地面上。镀锌钢管沿围墙明配内穿3*4电缆，过大门口埋地。b浮雕前投光灯70W扁钢支架胀拴固定于现有地面上。镀锌钢管沿围墙明配内穿3*4电缆，过大门口埋地。接地灯具的金属外壳、穿线管配电箱及线盒均做可靠接地，4mm2多芯软铜线接地卡与管连接2.2建委概况表2-3WORD整理版专业学习参考资料设计系统设计要求系统做法管线类别照明一层外墙埋地灯距外墙300mm暗设室外地面内埋地镀锌钢管内穿VV3*4电缆2-6层外墙两端为150W泛光灯，中间均为150W投光灯一层大厅屋面距楼体1000mm砼墩固定明配镀锌钢管内穿VV3*4电缆6-2层外墙泛光灯70W沿女儿墙外安装支架固定明配镀锌钢管内穿VV3*4电缆一层侧面250W投光灯距散水100mm用膨胀螺栓固定在外墙上埋设镀锌钢管内穿电缆6层侧面泛光灯70W沿女儿墙安装胀螺栓固定明配镀锌钢管内穿电缆前墙正面窗户上沿轮廓灯沿窗户上沿安装马鞍卡固定明配镀锌钢管内穿电缆接地灯具的金属外壳及穿线管配电箱均做可靠接地4mm2多芯软铜线接线与接地卡管连接2.3街道办事处概况表1-2照明系统设计要求系统做法管线类别a前墙2-6层泛光灯250W距2层外墙柱1000mm膨胀栓一层屋面混凝土墩上镀锌钢管内穿VV3*4电缆，埋地敷设。c7层两层阳台上泛光灯150W膨胀栓固定于7层阳台上明配镀锌钢管内穿VV3*4电缆c前墙玻璃幕周围球形壁灯20W玻璃幕周围明装接线盒上明配镀锌钢管内穿VV3*4电缆c两侧阳台顶棚灯半圆形吸顶灯20W胀塞固定在阳台顶棚中心埋设镀锌钢管内穿5*4电缆接地灯具的金属外壳及穿线管配电箱均做可靠接地4mm2多芯软铜线接地卡与管连接3.主要项目工程量表2—3主要工程量一览表WORD整理版专业学习参考资料4.安装地点特征项目单位数量备注土方工程开挖土方量m358回填土方量m358电气配管配镀锌钢管SC32m160配镀锌钢管SC25m763配镀锌钢管SC20m412电缆工程VV3*4m838电缆工程VV5*4m455电缆工程VV5*6m176照明配电箱800*600*300套1人民法院照明配电箱500*400*200套1街道办事处照明配电箱500*400*160套1建委灯具建委埋地灯70W偏配光套12建委一层泛光灯70W宽配光套22建委泛光灯150W中配光套2投光灯150W窄配光套8投光灯...
