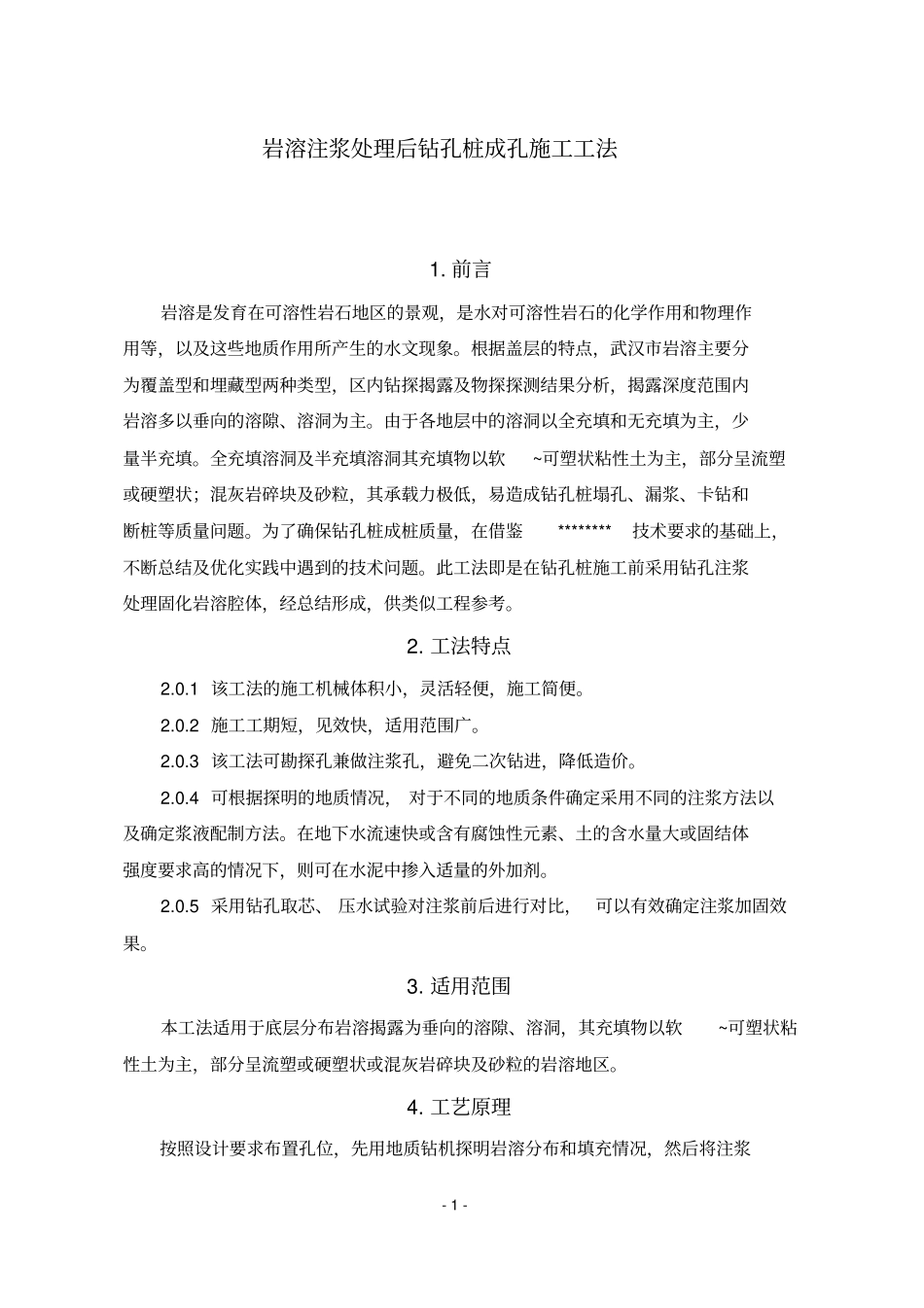

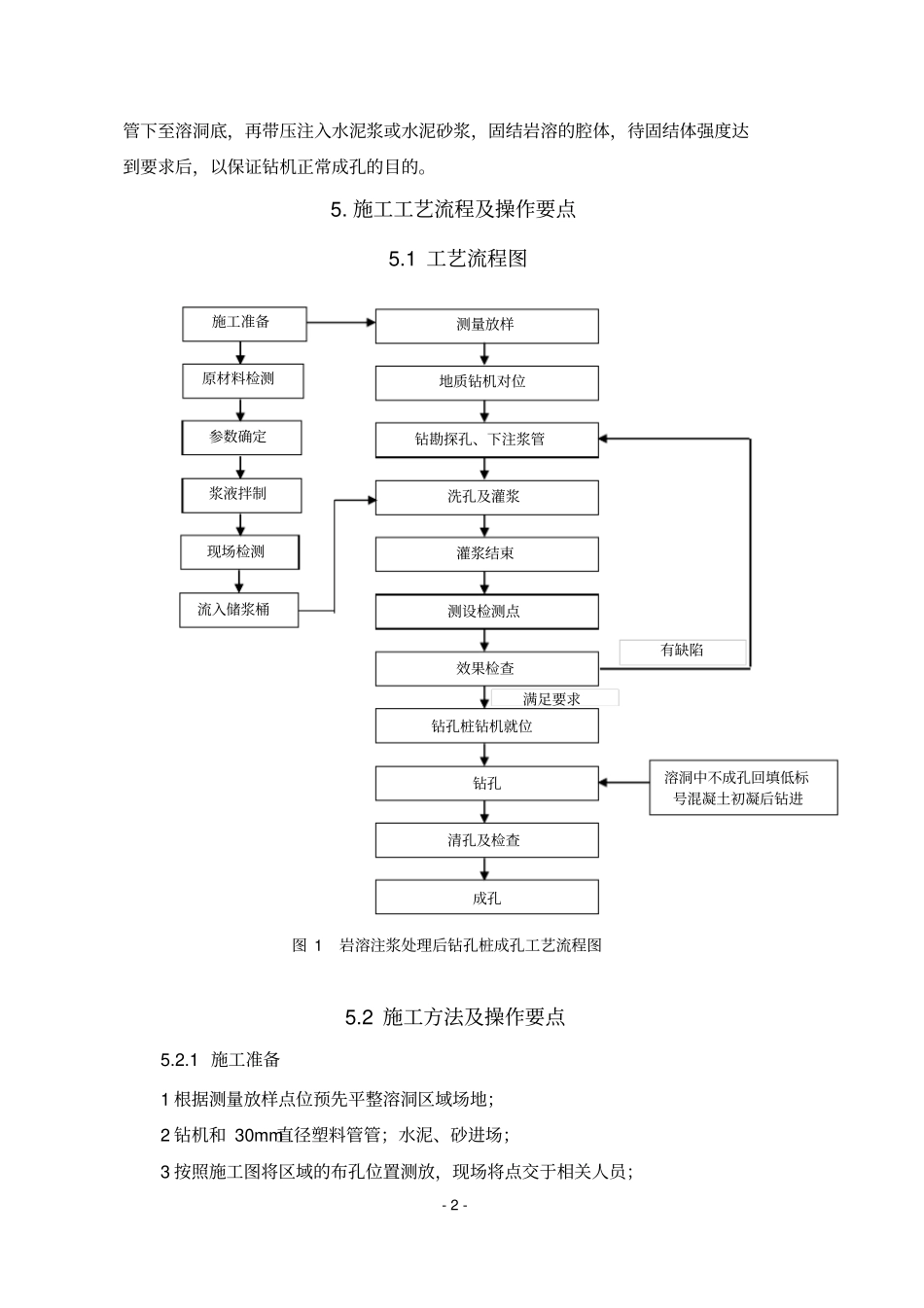

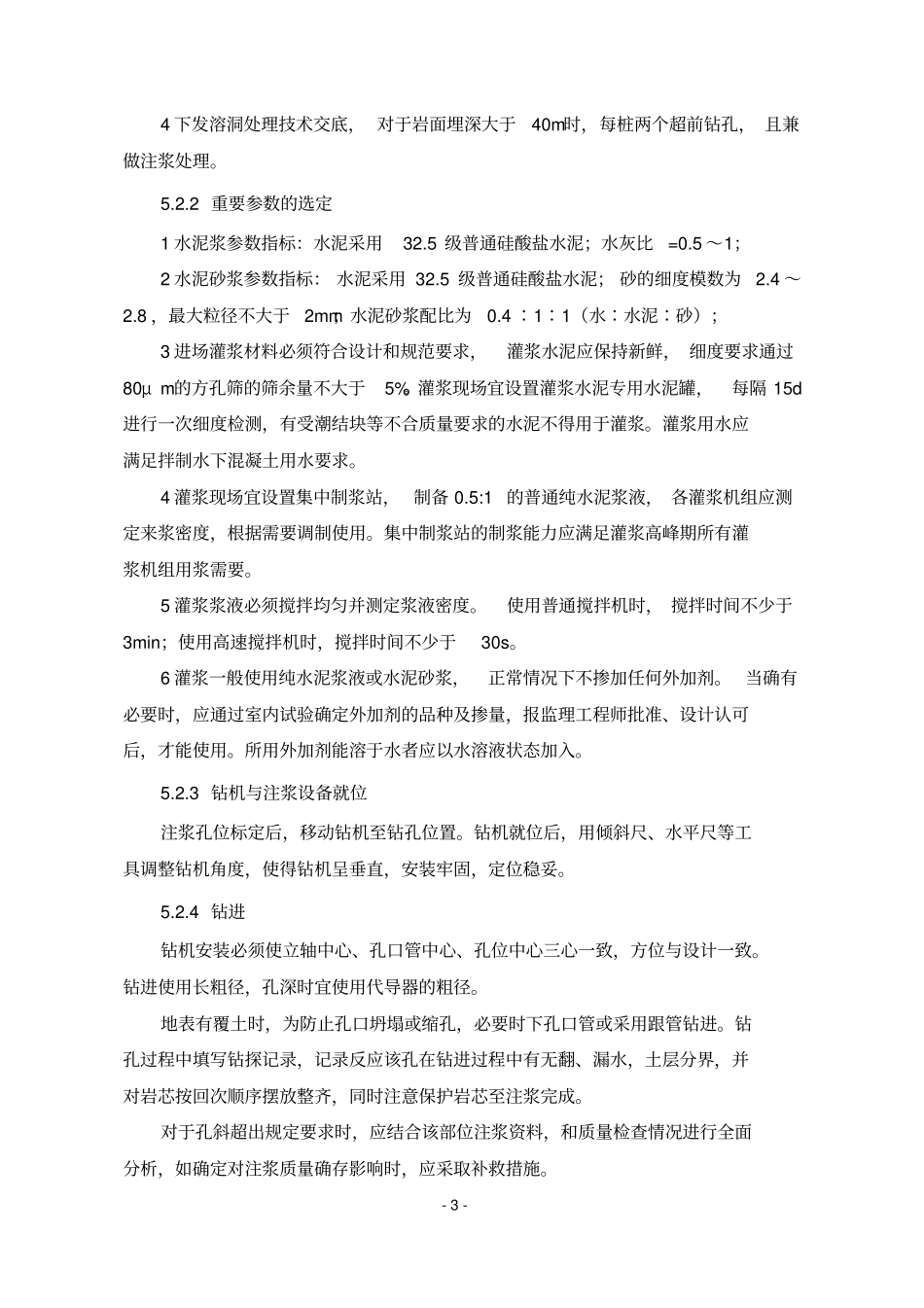

-1-岩溶注浆处理后钻孔桩成孔施工工法1.前言岩溶是发育在可溶性岩石地区的景观，是水对可溶性岩石的化学作用和物理作用等，以及这些地质作用所产生的水文现象。根据盖层的特点，武汉市岩溶主要分为覆盖型和埋藏型两种类型，区内钻探揭露及物探探测结果分析，揭露深度范围内岩溶多以垂向的溶隙、溶洞为主。由于各地层中的溶洞以全充填和无充填为主，少量半充填。全充填溶洞及半充填溶洞其充填物以软~可塑状粘性土为主，部分呈流塑或硬塑状；混灰岩碎块及砂粒，其承载力极低，易造成钻孔桩塌孔、漏浆、卡钻和断桩等质量问题。为了确保钻孔桩成桩质量，在借鉴********技术要求的基础上，不断总结及优化实践中遇到的技术问题。此工法即是在钻孔桩施工前采用钻孔注浆处理固化岩溶腔体，经总结形成，供类似工程参考。2.工法特点2.0.1该工法的施工机械体积小，灵活轻便，施工简便。2.0.2施工工期短，见效快，适用范围广。2.0.3该工法可勘探孔兼做注浆孔，避免二次钻进，降低造价。2.0.4可根据探明的地质情况，对于不同的地质条件确定采用不同的注浆方法以及确定浆液配制方法。在地下水流速快或含有腐蚀性元素、土的含水量大或固结体强度要求高的情况下，则可在水泥中掺入适量的外加剂。2.0.5采用钻孔取芯、压水试验对注浆前后进行对比，可以有效确定注浆加固效果。3.适用范围本工法适用于底层分布岩溶揭露为垂向的溶隙、溶洞，其充填物以软~可塑状粘性土为主，部分呈流塑或硬塑状或混灰岩碎块及砂粒的岩溶地区。4.工艺原理按照设计要求布置孔位，先用地质钻机探明岩溶分布和填充情况，然后将注浆-2-管下至溶洞底，再带压注入水泥浆或水泥砂浆，固结岩溶的腔体，待固结体强度达到要求后，以保证钻机正常成孔的目的。5.施工工艺流程及操作要点5.1工艺流程图图1岩溶注浆处理后钻孔桩成孔工艺流程图5.2施工方法及操作要点5.2.1施工准备1根据测量放样点位预先平整溶洞区域场地；2钻机和30mm直径塑料管管；水泥、砂进场；3按照施工图将区域的布孔位置测放，现场将点交于相关人员；满足要求施工准备测量放样地质钻机对位钻勘探孔、下注浆管洗孔及灌浆灌浆结束测设检测点效果检查钻孔桩钻机就位钻孔清孔及检查成孔原材料检测参数确定浆液拌制现场检测有缺陷溶洞中不成孔回填低标号混凝土初凝后钻进流入储浆桶-3-4下发溶洞处理技术交底，对于岩面埋深大于40m时，每桩两个超前钻孔，且兼做注浆处理。5.2.2重要参数的选定1水泥浆参数指标：水泥采用32.5级普通硅酸盐水泥；水灰比=0.5～1；2水泥砂浆参数指标：水泥采用32.5级普通硅酸盐水泥；砂的细度模数为2.4～2.8，最大粒径不大于2mm；水泥砂浆配比为0.4∶1∶1（水∶水泥∶砂）；3进场灌浆材料必须符合设计和规范要求，灌浆水泥应保持新鲜，细度要求通过80μm的方孔筛的筛余量不大于5%。灌浆现场宜设置灌浆水泥专用水泥罐，每隔15d进行一次细度检测，有受潮结块等不合质量要求的水泥不得用于灌浆。灌浆用水应满足拌制水下混凝土用水要求。4灌浆现场宜设置集中制浆站，制备0.5:1的普通纯水泥浆液，各灌浆机组应测定来浆密度，根据需要调制使用。集中制浆站的制浆能力应满足灌浆高峰期所有灌浆机组用浆需要。5灌浆浆液必须搅拌均匀并测定浆液密度。使用普通搅拌机时，搅拌时间不少于3min；使用高速搅拌机时，搅拌时间不少于30s。6灌浆一般使用纯水泥浆液或水泥砂浆，正常情况下不掺加任何外加剂。当确有必要时，应通过室内试验确定外加剂的品种及掺量，报监理工程师批准、设计认可后，才能使用。所用外加剂能溶于水者应以水溶液状态加入。5.2.3钻机与注浆设备就位注浆孔位标定后，移动钻机至钻孔位置。钻机就位后，用倾斜尺、水平尺等工具调整钻机角度，使得钻机呈垂直，安装牢固，定位稳妥。5.2.4钻进钻机安装必须使立轴中心、孔口管中心、孔位中心三心一致，方位与设计一致。钻进使用长粗径，孔深时宜使用代导器的粗径。地表有覆土时，为防止孔口坍塌或缩孔，必要时下孔口管或采用跟管钻进。钻孔过程中填写钻探记录，记录反应该孔在钻进过程中有无翻、漏水，土层分界，并对岩芯按回次顺序摆放整齐，同时注意保护岩芯至注浆完成。对于孔斜超出规定要...
