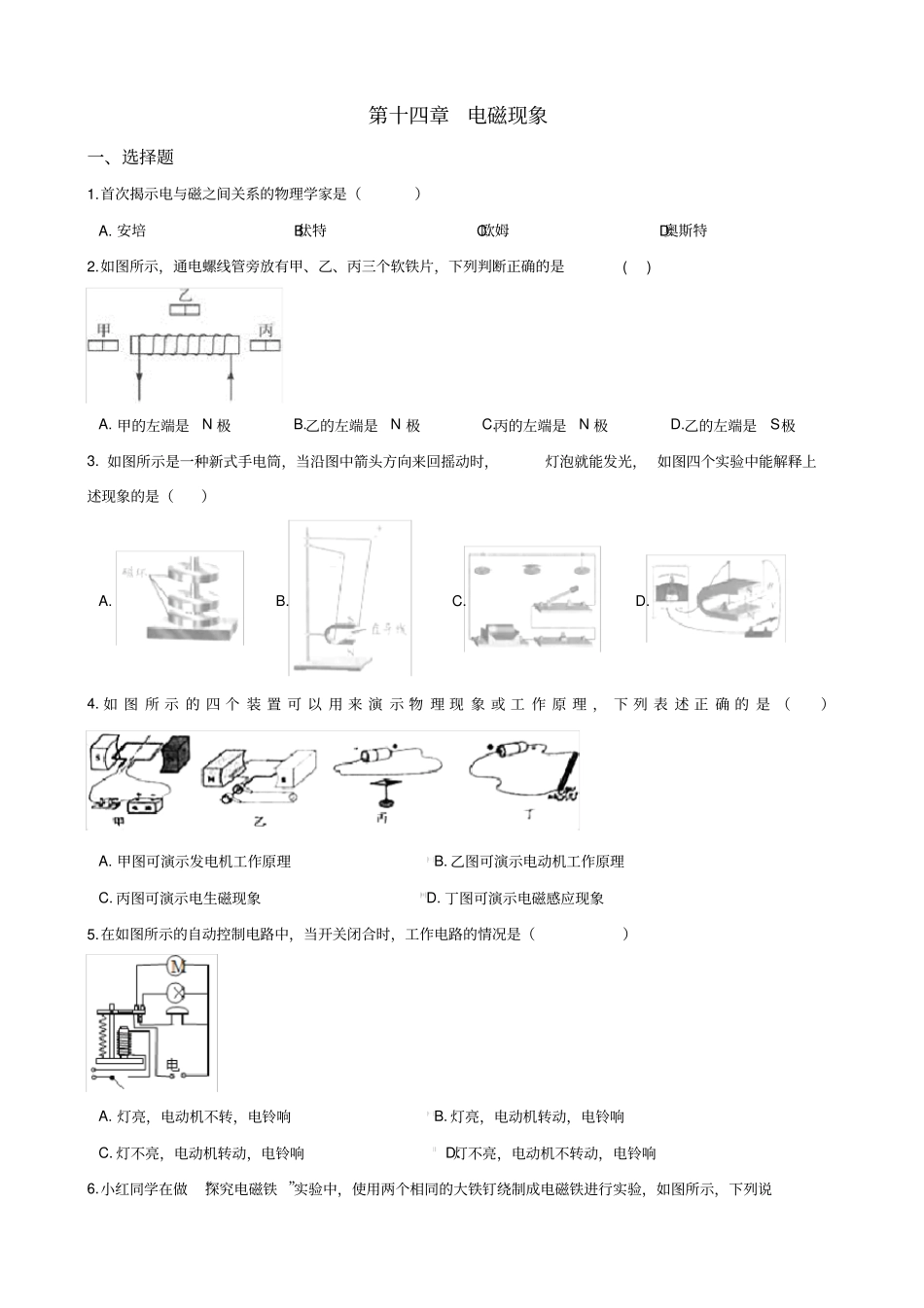

第十四章电磁现象一、选择题1.首次揭示电与磁之间关系的物理学家是（）A.安培B.伏特C.欧姆D.奥斯特2.如图所示，通电螺线管旁放有甲、乙、丙三个软铁片，下列判断正确的是()A.甲的左端是N极B.乙的左端是N极C.丙的左端是N极D.乙的左端是S极3.如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（）A.B.C.D.4.如图所示的四个装置可以用来演示物理现象或工作原理，下列表述正确的是（）A.甲图可演示发电机工作原理B.乙图可演示电动机工作原理C.丙图可演示电生磁现象D.丁图可演示电磁感应现象5.在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A.灯亮，电动机不转，电铃响B.灯亮，电动机转动，电铃响C.灯不亮，电动机转动，电铃响D.灯不亮，电动机不转动，电铃响6.小红同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（）A.电磁铁A的磁性比电磁铁B的磁性强B.要使电磁铁磁性增强，应将变阻器的滑片向右移动C.若将两电磁铁上部靠近，会相互排斥D.B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流7.国产003型航母将采用自行研制的电磁弹射器。如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列与电磁弹射器工作原理一致的实验是（）A.B.C.D.8.电风扇工作时，驱动扇叶旋转的是（）A.电磁继电器B.电动机C.发电机D.电热器9.在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A.小磁针甲偏转，小磁针乙不偏转B.小磁针乙偏转，小磁针甲不偏转C.小磁针甲、乙均偏转D.滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强10.世界上第一个证实电与磁之间联系的物理事实是（）A.磁化现象B.地磁场的发现C.奥斯特实验D.电流的热效应11.如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是A.减少线圈的匝数B.用铜芯代替铁芯C.将滑片P向a端移动D.将滑片P向b端移动12.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A.通电螺线管的左端为N极B.小磁针一直保持静止C.小磁计的S极向右转动D.通电螺线管外A点的磁场方向向左二、填空题13.小丽同学利用如下图所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论．比较甲、乙两图可知：________；比较甲、丙两图可知：________。请列举一个该实验应用于生产和生活中的事例：________。14.如图所示,在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后,条形磁铁与电磁铁的相互作用为________(填“吸引”或“排斥”)。当滑片P从b端到a端的滑动过程中,弹簧的长度会变________(填“长”或“短”)15.最早利用地磁场指示方向的装置是图甲所示“司南”，古文《论衡?是应篇》中记载：“司南之杓（用途），投之于地，其柢（握柄）指南”．则勺柄应为该磁体的________（选填“N”或“S”）极；某物理研究所尝试利用一块天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线分布情况，则应将磁石的________（选填“A”、“B”、“C”或“D”）处打磨成勺柄．16.电话中的听筒把电流信号变成________．当传入听筒的电流信号流过听筒中的线圈时，由于电流的________，电磁铁对膜片的作用也随之________，使膜片________，在空气中形成________，我们就可以听到对方的讲话了．17.物理学家奥斯特第一个证实了电流的周围存在着________．电磁继电器是利用低压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置．它的低压控制电路部分的核心是一个________，它是根据电流的________效应工作的18.在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。⑴根据图示的情境可知，________（填“甲”或“...
