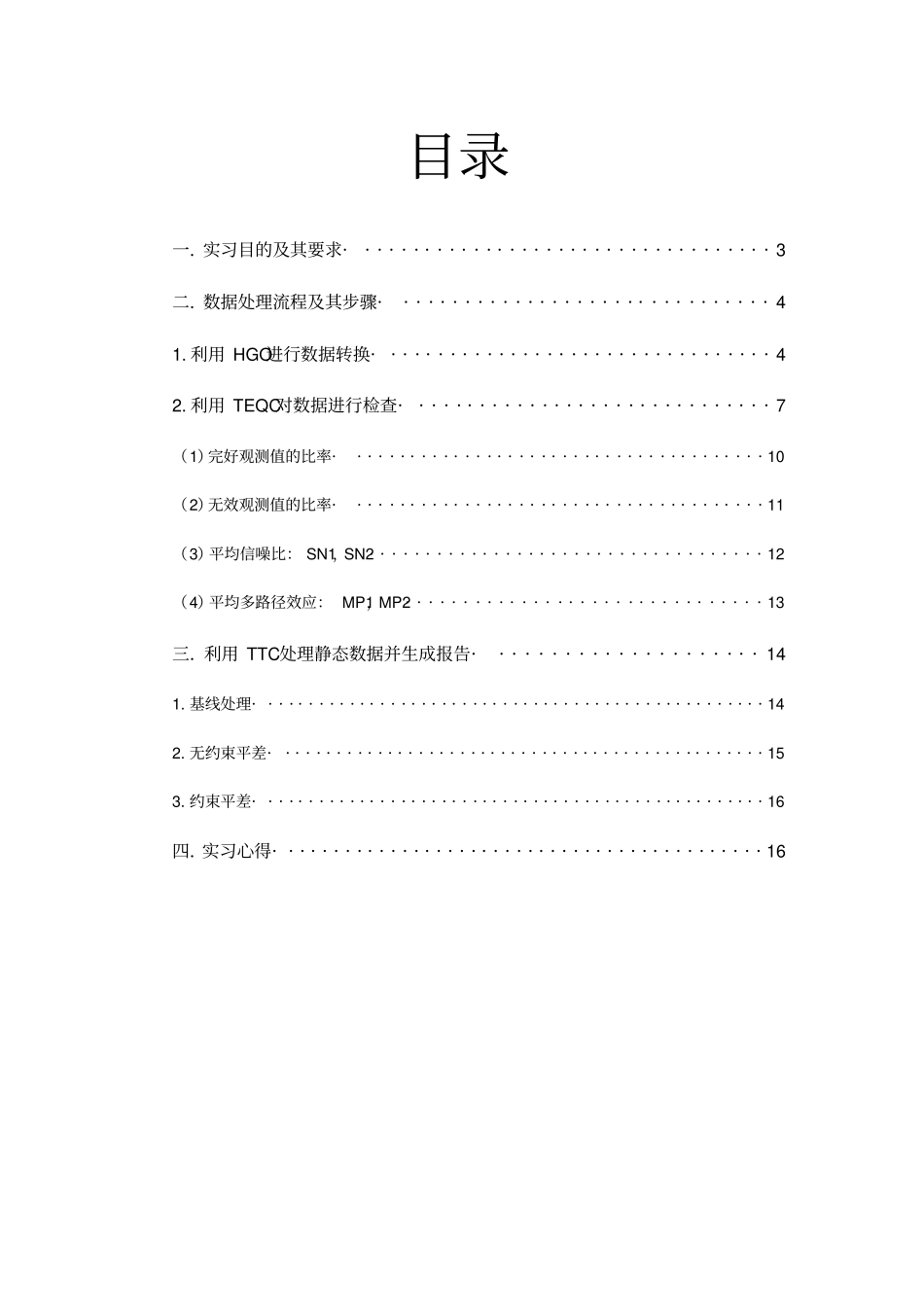

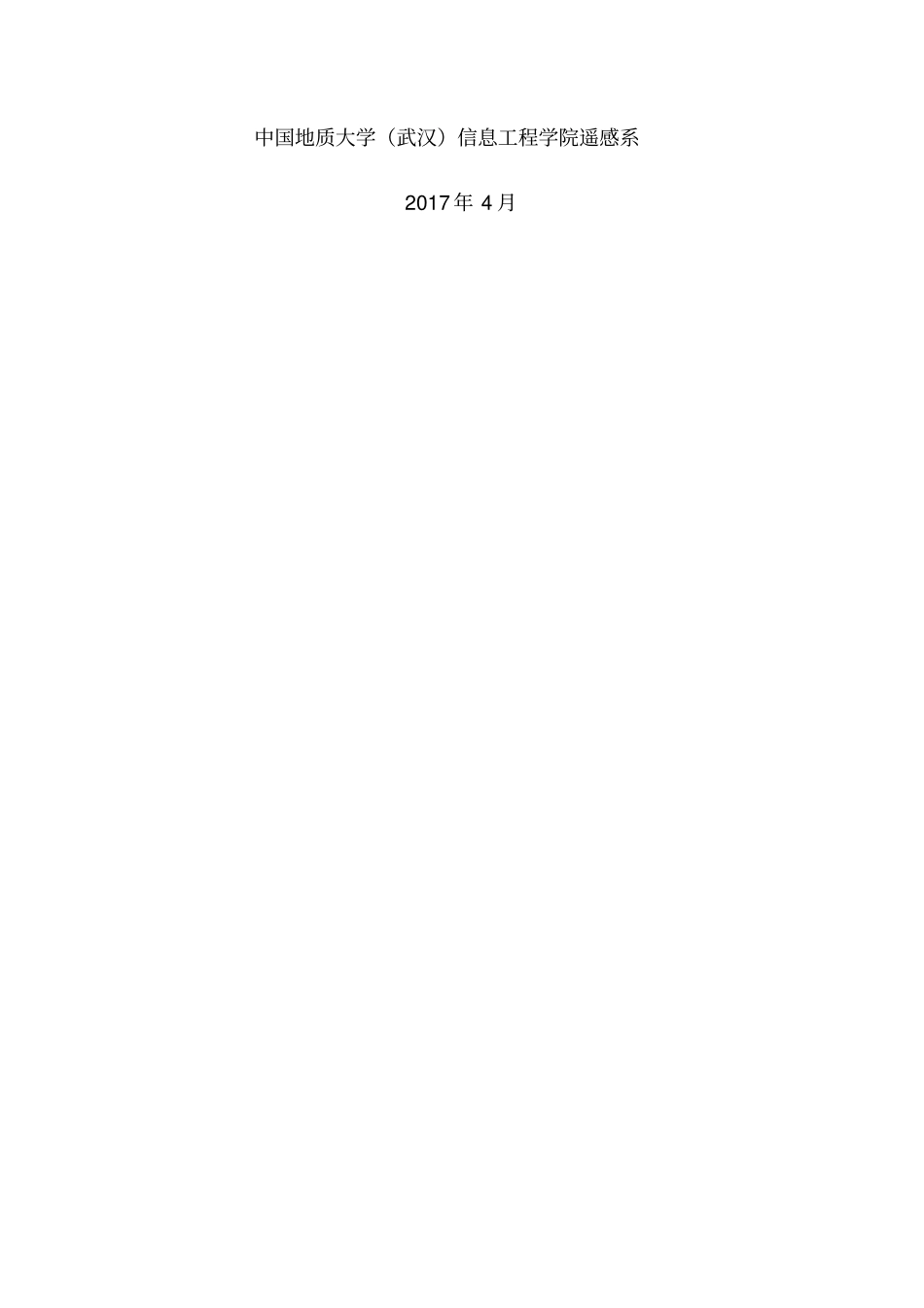

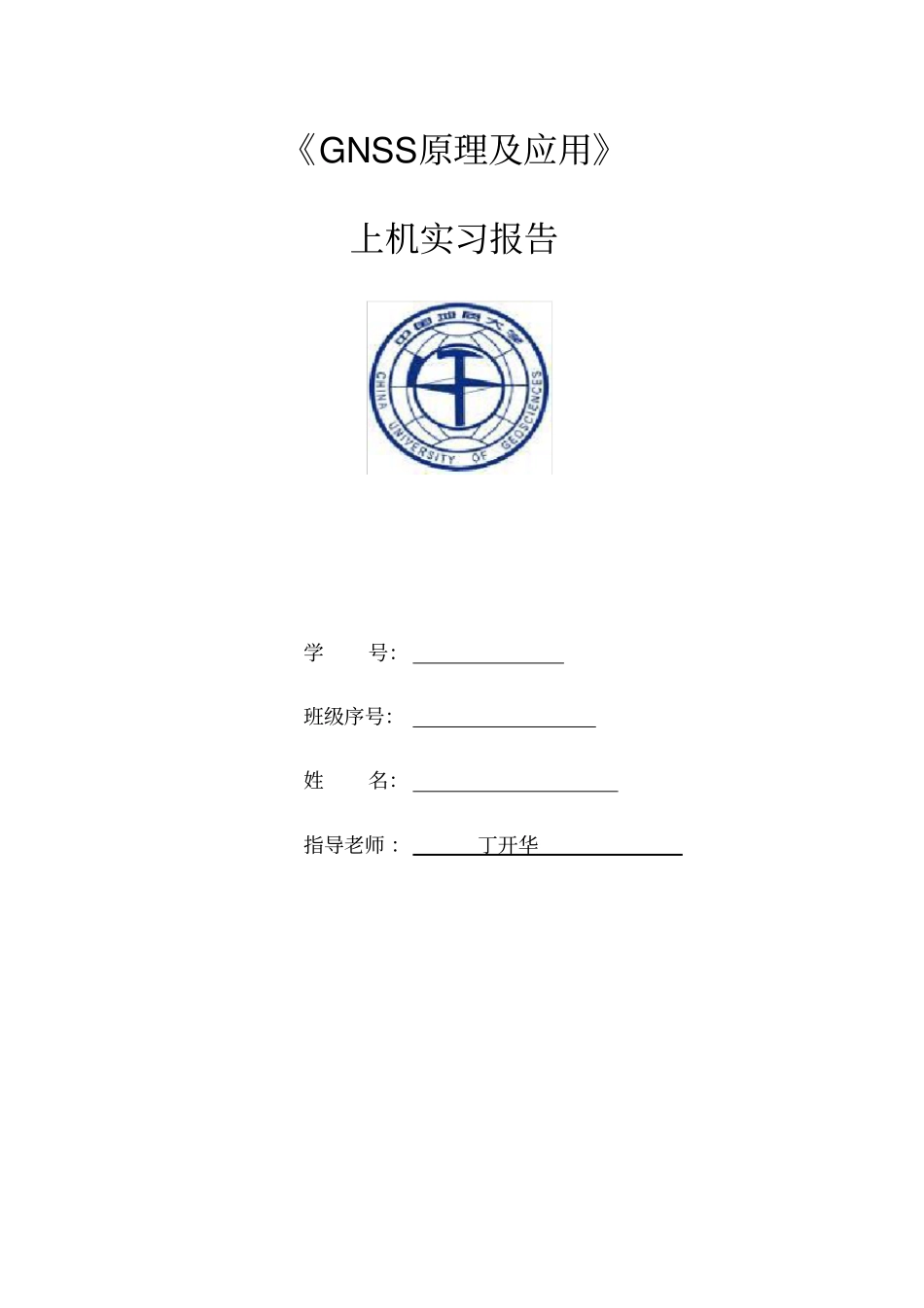

《GNSS原理及应用》上机实习报告学号：班级序号：姓名：指导老师：丁开华中国地质大学（武汉）信息工程学院遥感系2017年4月目录一．实习目的及其要求···································3二．数据处理流程及其步骤·······························41.利用HGO进行数据转换·································42.利用TEQC对数据进行检查······························7（1）完好观测值的比率·······································10（2）无效观测值的比率·······································11（3）平均信噪比：SN1，SN2···································12（4）平均多路径效应：MP1，MP2·······························13三．利用TTC处理静态数据并生成报告·····················141.基线处理··················································142.无约束平差················································153.约束平差··················································16四．实习心得···········································16一、实习目的及其要求目的：1.熟悉使用TEQC软件对数据质量进行检查质量检查包括：1.1完好观测值的比率1.2无效观测值的比率大于截止高度角但无L1（个数）大于截止高度角但无L2（个数）大于截止高度角但无P1|CA（个数）大于截止高度角但无P2（个数）1.3平均信噪比：SN1，SN21.4平均多路径效应：MP1，MP22.掌握TTC软件的基本操作2.1数据导入2.2基线解算：基线解算策略的设置2.3网平差：无约束平差、约束平差要求：1.按小组选择数据进行实验。2.注意数据的保密：数据只能用于实习，不得做其他用途，否则承担相应的责任。3.观测时间间隔设置为30s。4.所提供的的软件不能外泄，仅用于此次实习。5.导入TTC中的数据只能含有GPS卫星的数据，其他卫星的数据需要消除。二、数据处理流程及其步骤1.利用HGO软件进行数据转换①创建项目项目名称为小组代号：②填写项目属性：③导入从机器观测时的数据，如A0030900.GNS④导入文件会出现在左侧的观测文件和星历文件。成功后，点击工具点开RINEX转换工具。⑤将每一次的观测文件进行导入并输出，并每一次输入站点名，仪器高，并选择斜高还是直高（本次观测只有石墩处是直高），最后得到转换出的RINEX文件分为o文件，g文件，n文件，c文件。n文件为星历文件，o文件为数据文件，g文件为。后期的TEQC主要处理的是o文件，之后导入TTC中的数据为o文件（只含GPS卫星的数据）和n文件。RINEX（ReceiverIndependentExchangeFormat）是一种在GPS测量应用中普遍采用的标准数据格式。如今基本所有的GPS处理文件都是此格式。GPS接收机传输到电脑上的数据是以二进制文件的形式进行存储，此方法有存储效率高，各类信息全的优点。观测文件（O文件，用于存放GNSS卫星观测值）导航电文文件（N文件，用于存放GNSS卫星导航电文）气象数据文件（M文件，用于存放在测站出所测定的气象数据）GLONASS导航电文文件（G文件，用于存放GLONASS卫星导航电文）北斗导航电文文件（C文件，用于存放北斗卫星导航电文）2.利用TEQC对数据进行检查TEQC(Translation,EditingandQualityChecking)是功能强大且简单易用的GNSS数据预处理软件，是由UNAVCOFacility（美国卫星导航系统与地壳形变观测研究大学联合体）研制的为地学研究GPS监测站数据管理服务的公开免费软件，主要功能有格式转换、编辑和质量检核。其中，格式转换可将许多不同厂家的GPS接收机观测(二进制)文件转换为RINEX文件，也可以在RINEX文件的不同格式...
