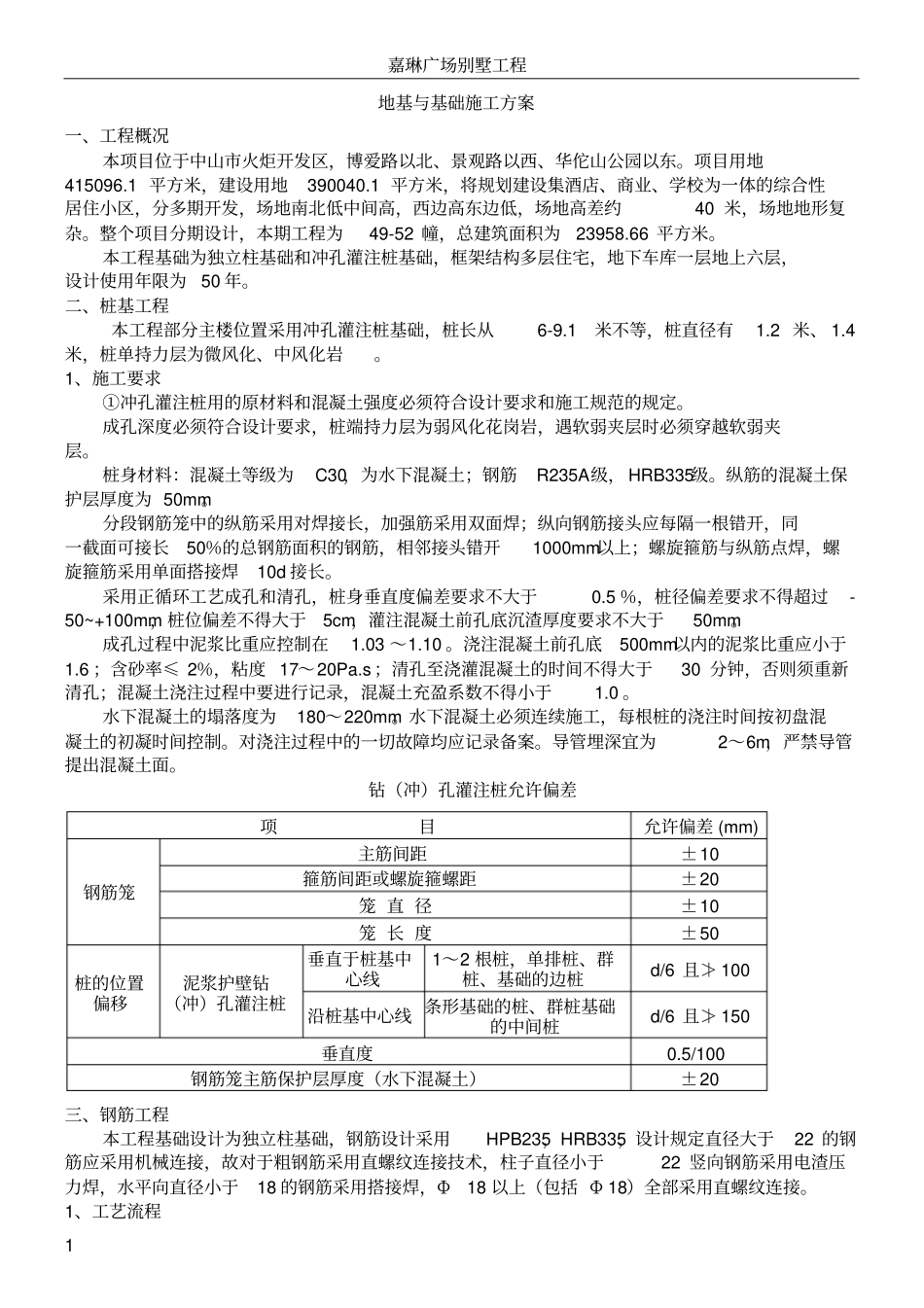

嘉琳广场别墅工程1地基与基础施工方案一、工程概况本项目位于中山市火炬开发区，博爱路以北、景观路以西、华佗山公园以东。项目用地415096.1平方米，建设用地390040.1平方米，将规划建设集酒店、商业、学校为一体的综合性居住小区，分多期开发，场地南北低中间高，西边高东边低，场地高差约40米，场地地形复杂。整个项目分期设计，本期工程为49-52幢，总建筑面积为23958.66平方米。本工程基础为独立柱基础和冲孔灌注桩基础，框架结构多层住宅，地下车库一层地上六层，设计使用年限为50年。二、桩基工程本工程部分主楼位置采用冲孔灌注桩基础，桩长从6-9.1米不等，桩直径有1.2米、1.4米，桩单持力层为微风化、中风化岩。1、施工要求①冲孔灌注桩用的原材料和混凝土强度必须符合设计要求和施工规范的规定。成孔深度必须符合设计要求，桩端持力层为弱风化花岗岩，遇软弱夹层时必须穿越软弱夹层。桩身材料：混凝土等级为C30，为水下混凝土；钢筋R235A级，HRB335级。纵筋的混凝土保护层厚度为50mm。分段钢筋笼中的纵筋采用对焊接长，加强筋采用双面焊；纵向钢筋接头应每隔一根错开，同一截面可接长50％的总钢筋面积的钢筋，相邻接头错开1000mm以上；螺旋箍筋与纵筋点焊，螺旋箍筋采用单面搭接焊10d接长。采用正循环工艺成孔和清孔，桩身垂直度偏差要求不大于0.5％，桩径偏差要求不得超过-50~+100mm，桩位偏差不得大于5cm，灌注混凝土前孔底沉渣厚度要求不大于50mm。成孔过程中泥浆比重应控制在1.03～1.10。浇注混凝土前孔底500mm以内的泥浆比重应小于1.6；含砂率≤2％，粘度17～20Pa.s；清孔至浇灌混凝土的时间不得大于30分钟，否则须重新清孔；混凝土浇注过程中要进行记录，混凝土充盈系数不得小于1.0。水下混凝土的塌落度为180～220mm。水下混凝土必须连续施工，每根桩的浇注时间按初盘混凝土的初凝时间控制。对浇注过程中的一切故障均应记录备案。导管埋深宜为2～6m，严禁导管提出混凝土面。钻（冲）孔灌注桩允许偏差项目允许偏差(mm)钢筋笼主筋间距±10箍筋间距或螺旋箍螺距±20笼直径±10笼长度±50桩的位置偏移泥浆护壁钻（冲）孔灌注桩垂直于桩基中心线1～2根桩，单排桩、群桩、基础的边桩d/6且≯100沿桩基中心线条形基础的桩、群桩基础的中间桩d/6且≯150垂直度0.5/100钢筋笼主筋保护层厚度（水下混凝土）±20三、钢筋工程本工程基础设计为独立柱基础，钢筋设计采用HPB235，HRB335，设计规定直径大于22的钢筋应采用机械连接，故对于粗钢筋采用直螺纹连接技术，柱子直径小于22竖向钢筋采用电渣压力焊，水平向直径小于18的钢筋采用搭接焊，Φ18以上（包括Φ18）全部采用直螺纹连接。1、工艺流程嘉琳广场别墅工程2划钢筋位置线→运钢筋到使用部位→绑扎地梁钢筋→插柱筋①按照图纸标明的钢筋间距，将受力主筋和箍筋起步位置划在混凝土垫层上，注意箍筋起步位置应在距柱外皮5cm处。②绑扎基础梁钢筋：先用钢管搭设一排架管，将地梁上部纵向受力钢筋架起，箍筋穿过并置于架管中部，纵筋上用粉笔画好箍筋位置线，大体调整箍筋位置，然后穿下部纵向钢筋，仔细调整箍筋位置，并绑扎牢固，最后调整梁的位置，绑扎时不得采用同一方向的顺扣，拉筋和箍筋末端应弯成135°弯钩，平直部分不小于10d。绑扎时先绑扎南北向，后绑东西向。③摆放地梁保护层垫块，垫块采用高强度砂浆制作，摆放时按间距800mm梅花形布置。④钢筋接头位置：下部钢筋接头应在跨中1/3范围内，上部钢筋应在支座处1/3范围内，且接头数量在同一截面不超过50%，采用搭接的接头应在中心及两端扎牢。⑤根据弹好的柱位置线，将柱及构造柱伸入基础的插筋绑扎牢固，构造柱每4m设置一个，按照图纸位置预留准确，在柱及构造柱根部绑扎2道箍筋，防止纵向受力钢筋倾斜、移位。2、质量标准钢筋绑扎最大允许偏差（mm）项目允许偏差（mm）检验方法网眼尺寸±15钢尺量连续三档，取最大值骨架的宽度、高度±5钢尺检查骨架的长度±10钢尺检查钢尺量两端、中间各一点，取最大值受力钢筋间距±10钢尺检查受力钢筋排距±5钢尺检查箍筋的间距±15钢尺量连续三档，取最大值保护层厚度基础±10钢尺检查柱、梁±5钢尺检查板、墙±3钢尺检查四、模板...
