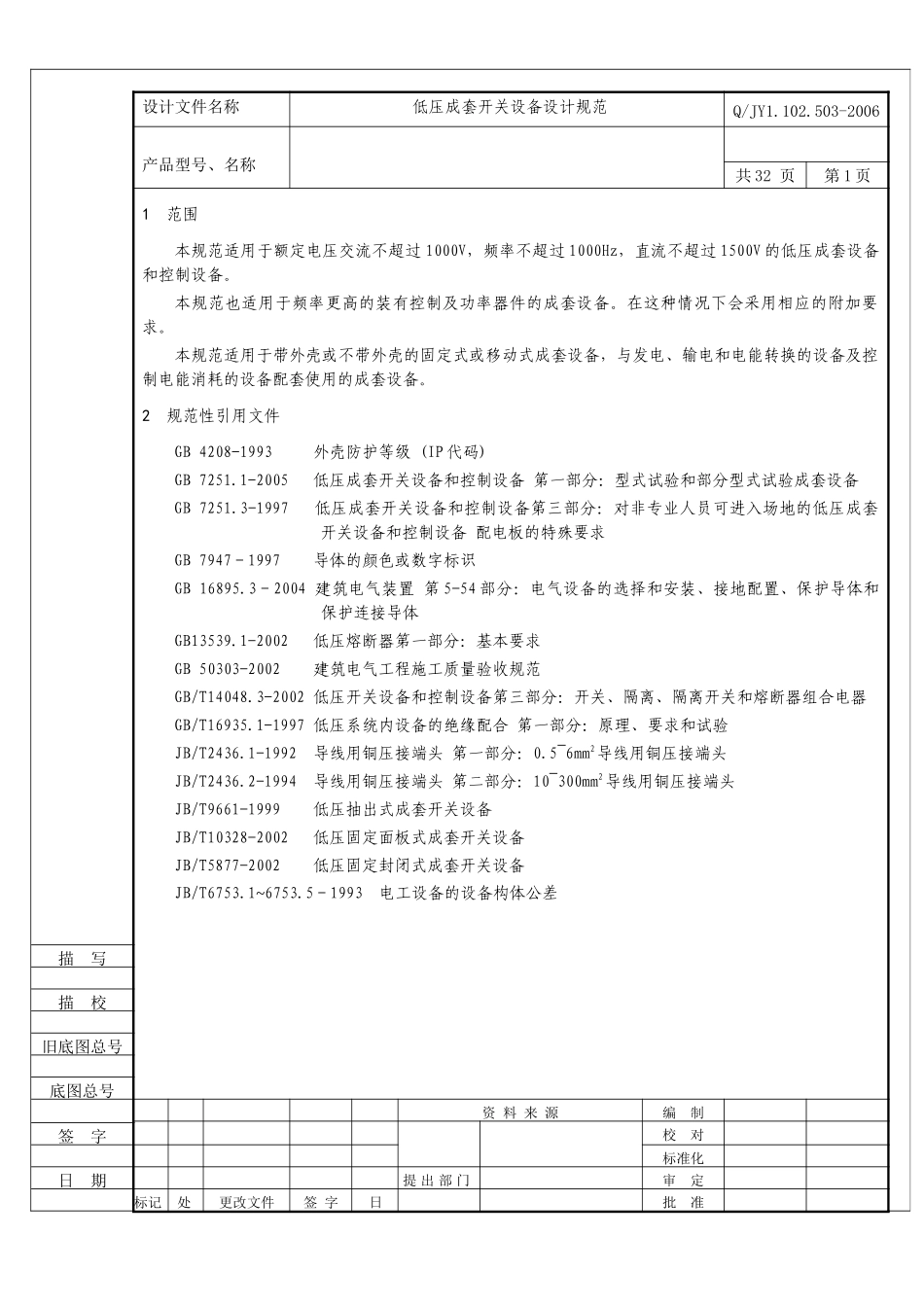

低压成套开关设备设计规范Q/JY1.102.503-2006北京敬业电工有限公司2006年6月设计文件名称低压成套开关设备设计规范Q/JY1.102.503-2006产品型号、名称共32页第1页1范围本规范适用于额定电压交流不超过1000V，频率不超过1000Hz，直流不超过1500V的低压成套设备和控制设备。本规范也适用于频率更高的装有控制及功率器件的成套设备。在这种情况下会采用相应的附加要求。本规范适用于带外壳或不带外壳的固定式或移动式成套设备，与发电、输电和电能转换的设备及控制电能消耗的设备配套使用的成套设备。2规范性引用文件GB4208-1993外壳防护等级(IP代码)GB7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251.3-1997低压成套开关设备和控制设备第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备配电板的特殊要求GB7947－1997导体的颜色或数字标识GB16895.3－2004建筑电气装置第5-54部分：电气设备的选择和安装、接地配置、保护导体和保护连接导体GB13539.1-2002低压熔断器第一部分：基本要求GB50303-2002建筑电气工程施工质量验收规范GB/T14048.3-2002低压开关设备和控制设备第三部分：开关、隔离、隔离开关和熔断器组合电器GB/T16935.1-1997低压系统内设备的绝缘配合第一部分：原理、要求和试验JB/T2436.1-1992导线用铜压接端头第一部分：0.5~6mm2导线用铜压接端头JB/T2436.2-1994导线用铜压接端头第二部分：10~300mm2导线用铜压接端头JB/T9661-1999低压抽出式成套开关设备JB/T10328-2002低压固定面板式成套开关设备JB/T5877-2002低压固定封闭式成套开关设备JB/T6753.1~6753.5－1993电工设备的设备构体公差描写描校旧底图总号底图总号资料来源编制校对签字标准化日期提出部门审定标记处更改文件签字日批准低压成套开关设备设计规范Q/JY1.102.503-2006共32页第2页3成套设备的电气性能3.1额定工作电压（Ue）成套设备中某一条电路的额定工作电压（Ue）是指和该电路中的额定电流共同决定设备使用的电压值。对于多相电路，系指相间电压。注：控制电路额定电压的标准值由电器元件的有关标准决定。成套设备的制造商应对保证主电路和辅助电路正常运行的电压极限值作出规定。在任何情况下，这些电压极限值必须保证在正常负载条件下，电气元件控制电路端的电压保持在相关的国际标准中规定的极限值内。3.2额定绝缘电压（Ui）成套设备中一条电路的额定绝缘电压（Ui）——介电试验电压和爬电距离都参照此电压值确定。成套设备任何一条电路的最大额定工作电压不允许超过其额定绝缘电压。成套设备任一电路的工作电压，即使是暂时的，也不得超过其额定绝缘电压的110％。注：对于IT系统的单相电路（见IEC60364-3）,建议额定绝缘电压至少等于电源的相间电压。3.3额定冲击耐受电压（Uimp）在规定试验条件下，成套设备的电路能够承受的规定波形和极性的脉冲电压峰值，而且电气间隙值参照此电压值确定。成套设备中一条电路的额定冲击耐受电压应等于或高于成套设备所在系统中出现的瞬态过电压规定值。3.4额定电流（In）成套设备中的某一电路的额定电流由制造商根据其内装电气设备的额定值及其布置和应用情况来确定。当按照试验规范进行验证时，必须通此电流，且装置内各部件的温升不超过6.3（表2）所规定的限值。3.5额定短时耐受电流(Icw)成套设备中一条电路的额定短时耐受电流是指由制造商给出的该电路在试验规范中规定的试验条件下能安全承载的短时耐受电流方均根值。除非制造商例外规定，该设计为1S。[GB/T2900.18-1992]注1：如果时间小于1S，建议规定额定短时耐受电流及时间，例如20KA,0.2S。注2：当试验在额定工作电压下进行时，额定短时耐受电流可以是预期电流，当试验在较低电压下进行时，它可以是实际电流。如果试验在最大额定工作电压下进行，此额定值与本标准中确定的额定预期短路电流相同。描写描校旧底图总号底图总号签字日期低压成套开关设备设计规范Q/JY1.102.503-2006共32页第3页3.6额定峰值耐受电流（Ipk）成套设备中一条电路的额定峰值耐受电流是指在试验规范的试验条件下，制造商规定此电路能够圆满地承受的峰值电流。[GB/T2900.18-1992]3.7...
