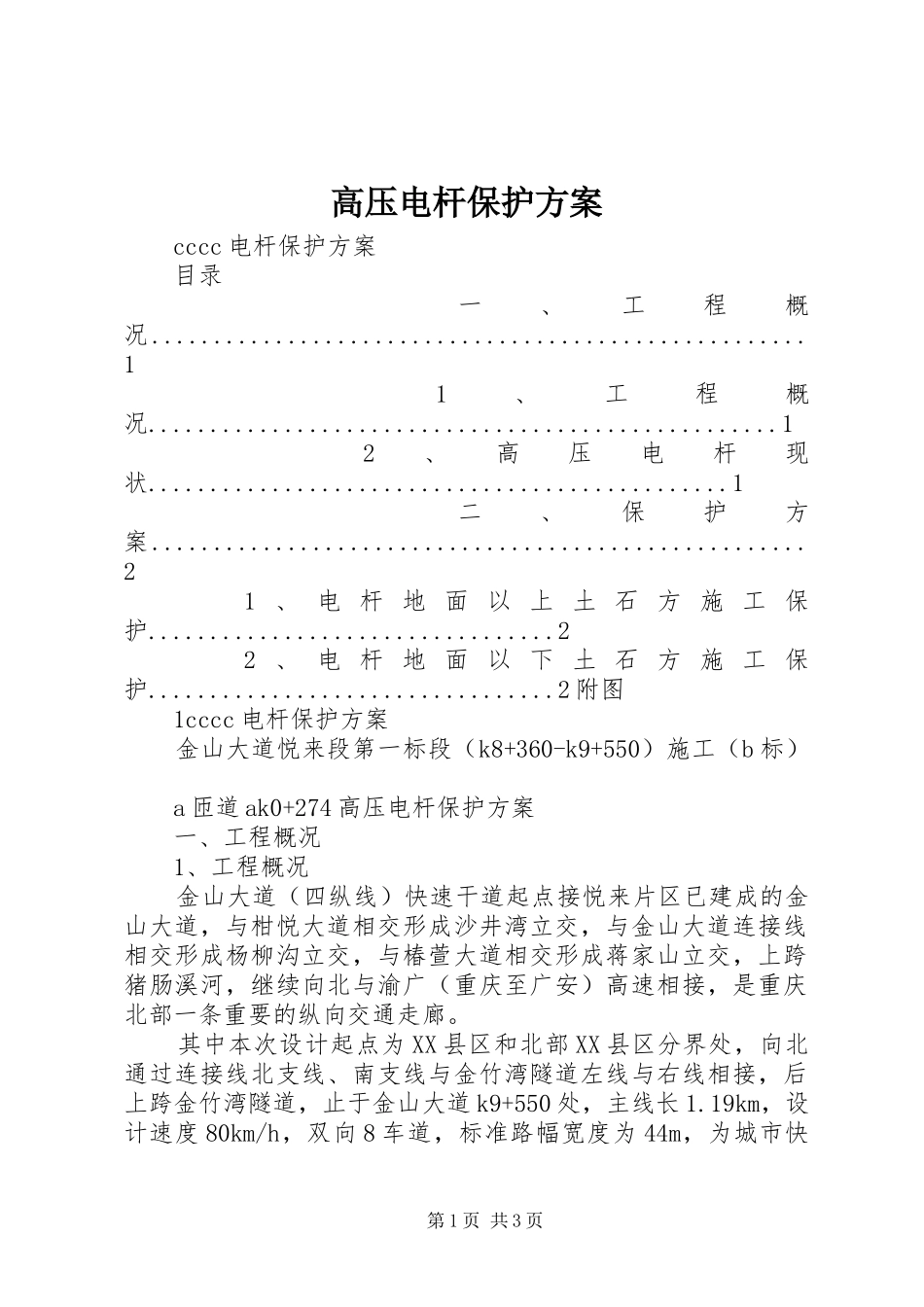

高压电杆保护方案cccc电杆保护方案目录一、工程概况.....................................................11、工程概况...................................................12、高压电杆现状...............................................1二、保护方案.....................................................21、电杆地面以上土石方施工保护.................................22、电杆地面以下土石方施工保护.................................2附图1cccc电杆保护方案金山大道悦来段第一标段（k8+360-k9+550）施工（b标）a匝道ak0+274高压电杆保护方案一、工程概况1、工程概况金山大道（四纵线）快速干道起点接悦来片区已建成的金山大道，与柑悦大道相交形成沙井湾立交，与金山大道连接线相交形成杨柳沟立交，与椿萱大道相交形成蒋家山立交，上跨猪肠溪河，继续向北与渝广（重庆至广安）高速相接，是重庆北部一条重要的纵向交通走廊。其中本次设计起点为XX县区和北部XX县区分界处，向北通过连接线北支线、南支线与金竹湾隧道左线与右线相接，后上跨金竹湾隧道，止于金山大道k9+550处，主线长1.19km，设计速度80km/h，双向8车道，标准路幅宽度为44m，为城市快第1页共3页速路，含杨柳沟喇叭立交1座。2、高压电杆现状因国博中心供电正式线路未施工完成，为保证国博中心的正常运行，相关单位从悦来220kv变电站引出一条10kv临时线路为国博中心供电，其中一根高压电杆位于a匝道ako+273.94断面，处于道路右侧检修道上，目前电杆安装处地面标高309.921m，路基设计中心线标高297.687m，高差12.234m。距离a匝道设计道路中心线4.26m，距离右侧边坡坡顶线21.27m。高压电杆的存在对施工的正常进行不可避免造成影响，反过来路基土石方施工如不采取可靠地防护措施，对高压电杆的正常运行也将造成严重影响。所以有必要1cccc电杆保护方案在邻近高压电杆施工区域施工时，需对高压电杆进行保护。二、保护方案1、电杆地面以上土石方施工保护电杆地面以上土石方施工时，在电杆周边10m范围内禁止采用爆破开挖，采用机械破碎分层开挖，10m外施工区域土石方爆破开挖采用浅孔松动爆破，严格控制炸药装药量及单次起爆数量，并对爆破区域进行覆盖，尽量减小爆破飞石的影响。并距电杆周边2m设2m高c25毛石混凝土护脚，毛石掺量不大于25%，毛石抗压强度不小mu30，电杆停用后拆除；在电杆外围搭设双排钢管扣件式脚手架，脚手架立杆排拒1m，脚手架立杆间距1.3m，脚手架高度6m，最大横杆间距1m，扫地杆距地面高度200mm，在脚手架四角及中部每间隔一根立杆设钢管抛撑，脚手架内侧距电杆1m；在双排脚手架立杆内侧各满设一道竹条防护，在双排脚手架外侧立杆外挂设彩钢板防护。电杆地面以上土石方施工具体防护措施见附图。2、电杆地面以下土石方施工保护电杆地面以上土石方施工完成后，沿电杆周边10m地面以下土石方暂不开挖，电杆周边10～20m范围禁止采用爆破开挖，采用机械破碎分层开挖，10m外施工区域土石方爆破开挖采用浅孔松动爆破，严格控制炸药装药量及单次起爆数量，并对爆第2页共3页破区域进行覆盖。电杆周边10m区域保留土石方按1：1放坡，保留土石方在电杆停用后采用机械破碎分层开挖。电杆地面以下土石方施工具体防护措施见附图。第3页共3页
