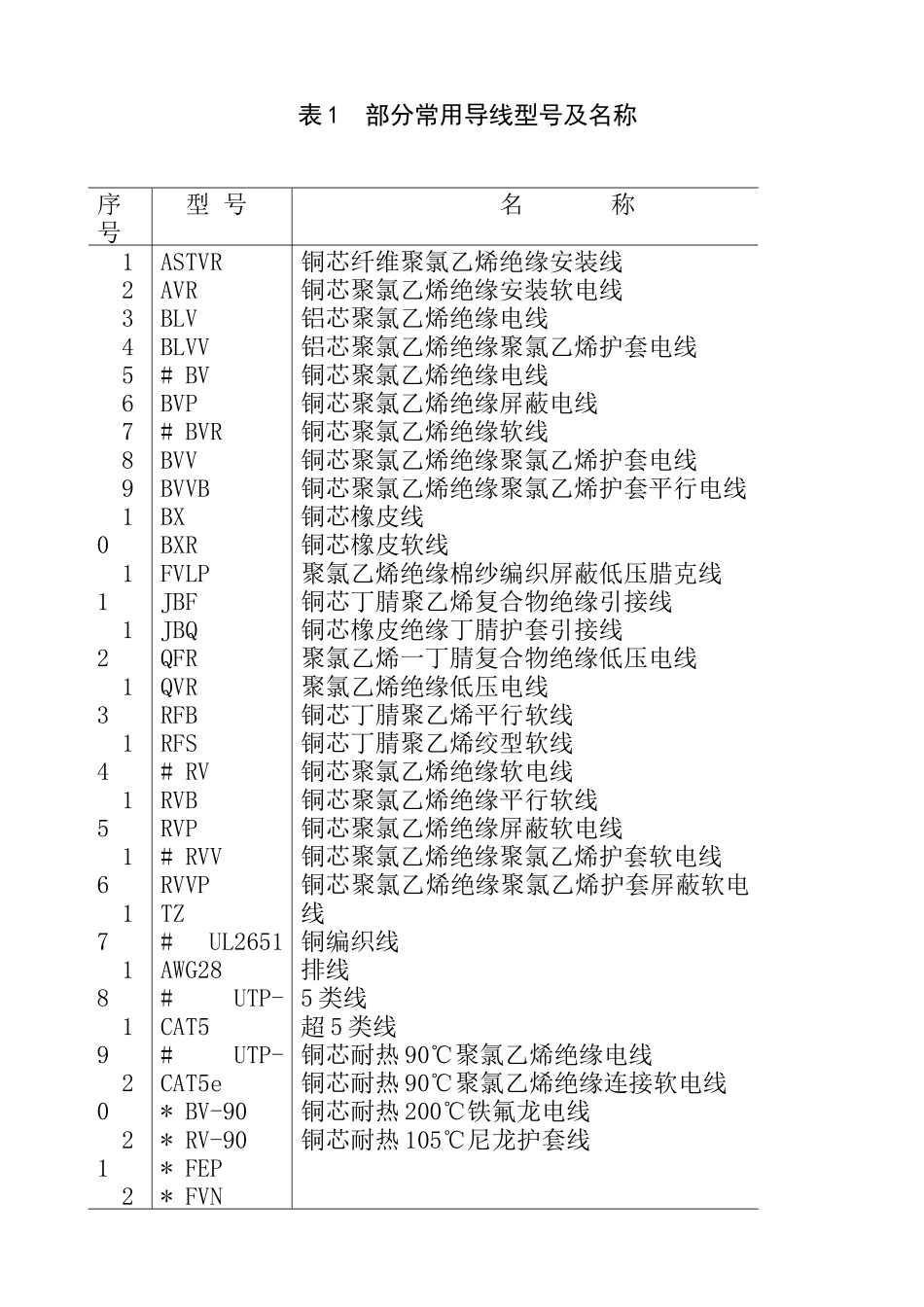

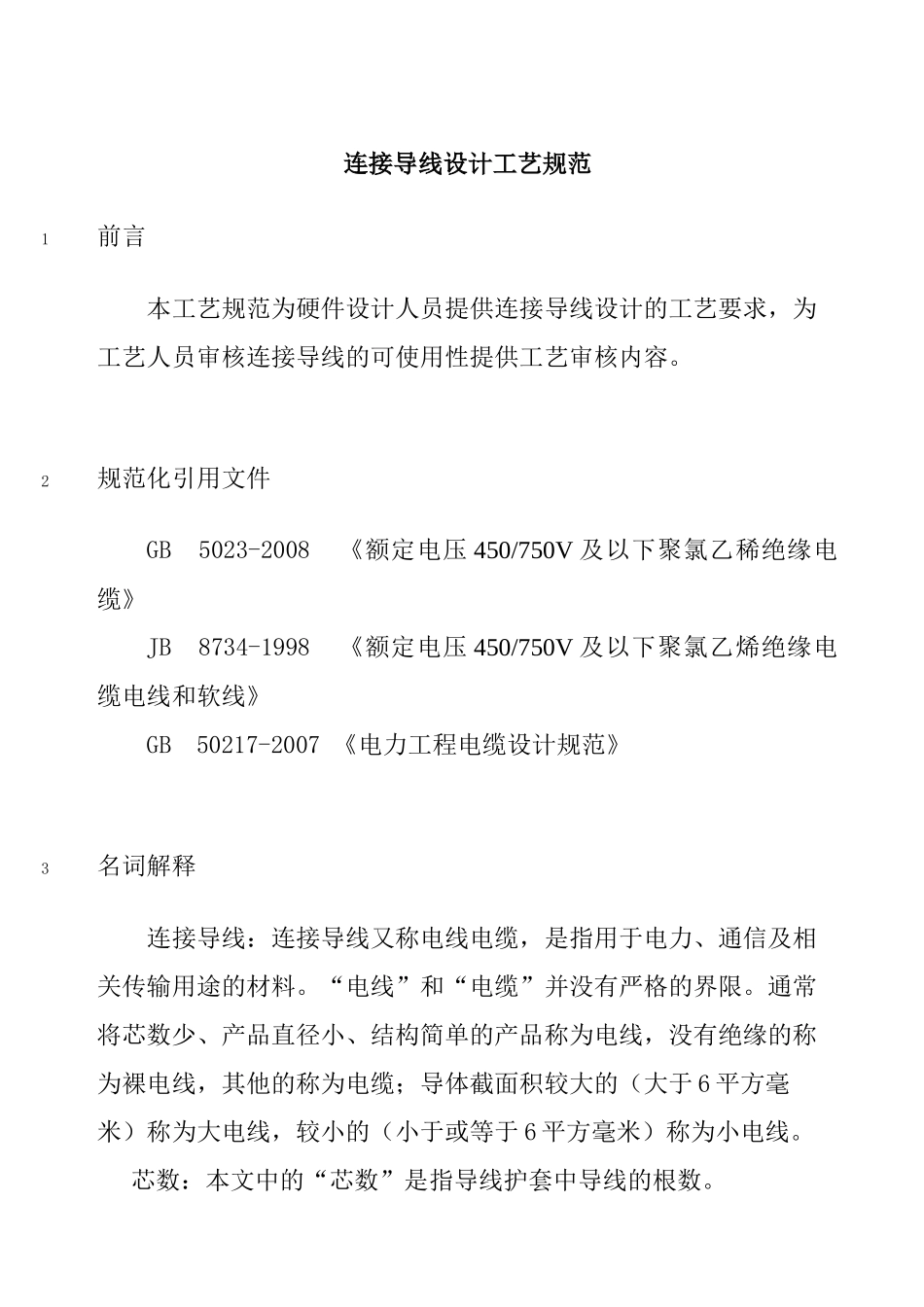

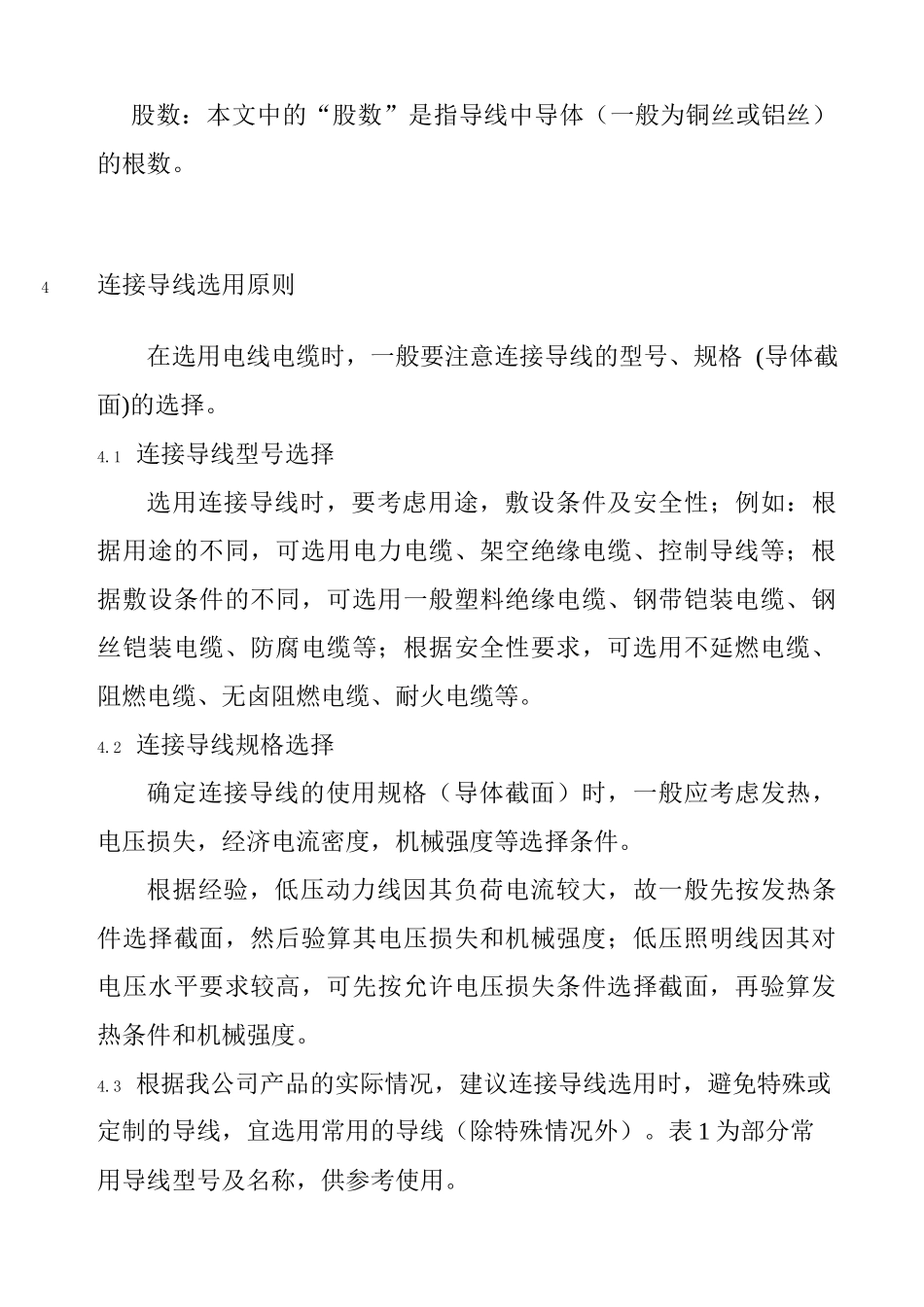

连接导线设计工艺规范1前言本工艺规范为硬件设计人员提供连接导线设计的工艺要求，为工艺人员审核连接导线的可使用性提供工艺审核内容。2规范化引用文件GB5023-2008《额定电压450/750V及以下聚氯乙稀绝缘电缆》JB8734-1998《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》GB50217-2007《电力工程电缆设计规范》3名词解释连接导线：连接导线又称电线电缆，是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的（大于6平方毫米）称为大电线，较小的（小于或等于6平方毫米）称为小电线。芯数：本文中的“芯数”是指导线护套中导线的根数。股数：本文中的“股数”是指导线中导体（一般为铜丝或铝丝）的根数。4连接导线选用原则在选用电线电缆时，一般要注意连接导线的型号、规格(导体截面)的选择。4.1连接导线型号选择选用连接导线时，要考虑用途，敷设条件及安全性；例如：根据用途的不同，可选用电力电缆、架空绝缘电缆、控制导线等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。4.2连接导线规格选择确定连接导线的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度。4.3根据我公司产品的实际情况，建议连接导线选用时，避免特殊或定制的导线，宜选用常用的导线（除特殊情况外）。表1为部分常用导线型号及名称，供参考使用。表1部分常用导线型号及名称序号型号名称1234567891011121314151617181920212ASTVRAVRBLVBLVV#BVBVP#BVRBVVBVVBBXBXRFVLPJBFJBQQFRQVRRFBRFS#RVRVBRVP#RVVRVVPTZ#UL2651AWG28#UTP-CAT5#UTP-CAT5e*BV-90*RV-90*FEP*FVN铜芯纤维聚氯乙烯绝缘安装线铜芯聚氯乙烯绝缘安装软电线铝芯聚氯乙烯绝缘电线铝芯聚氯乙烯绝缘聚氯乙烯护套电线铜芯聚氯乙烯绝缘电线铜芯聚氯乙烯绝缘屏蔽电线铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘聚氯乙烯护套电线铜芯聚氯乙烯绝缘聚氯乙烯护套平行电线铜芯橡皮线铜芯橡皮软线聚氯乙烯绝缘棉纱编织屏蔽低压腊克线铜芯丁腈聚乙烯复合物绝缘引接线铜芯橡皮绝缘丁腈护套引接线聚氯乙烯一丁腈复合物绝缘低压电线聚氯乙烯绝缘低压电线铜芯丁腈聚乙烯平行软线铜芯丁腈聚乙烯绞型软线铜芯聚氯乙烯绝缘软电线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘屏蔽软电线铜芯聚氯乙烯绝缘聚氯乙烯护套软电线铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电线铜编织线排线5类线超5类线铜芯耐热90℃聚氯乙烯绝缘电线铜芯耐热90℃聚氯乙烯绝缘连接软电线铜芯耐热200℃铁氟龙电线铜芯耐热105℃尼龙护套线2232425262728293031注：上表中“#”表示为最常使用的导线。“*”表示耐高温线，普通塑料绝缘导线工作温度为70℃，普通橡胶绝缘导线工作温度为65℃。4.4我公司常用导线的选用4.4.1选用控制导线或弱电导线时，一般选用RV线（软电线）、RVV线（护套软电线）、UL2651AWG28（排线）、UTP-CAT5（5类线）和UTP-CAT5e（超5类线）等。如无特殊要求，控制导线不宜选用价格昂贵的ASTVR线（丝包线），而建议使用RV线代替。ASTVR线常用规格可见附录三。4.4.2选用UL2651AWG28（排线）时，如无特殊要求，宜选用灰色普通排线。4.4.3选用电力导线或强电导线时，一般选用BV线（硬线）或BVR线（软线）。如明确需要成型敷设的，宜选用BV线（硬线）。4.4.4RV线（软电线）、BVR线（软线）和BV线（硬线）的常用规格和参数见表2、表3、表4。RVV线（护套软电线）的部分常用规格和参数见表5。表2RV线常用规格型号标称截面mm2导线股根数/直径mm平均外径上限mm额定电压VRV0.127/0.151.9300/5000.212/0.152.10.316/0.152.30.423/0.152.50.516/0.202.60.7524/0.202.81.032/0.203.01.530/0.25（48...
