《网络设备互联》实训指导书VIP专享VIP免费

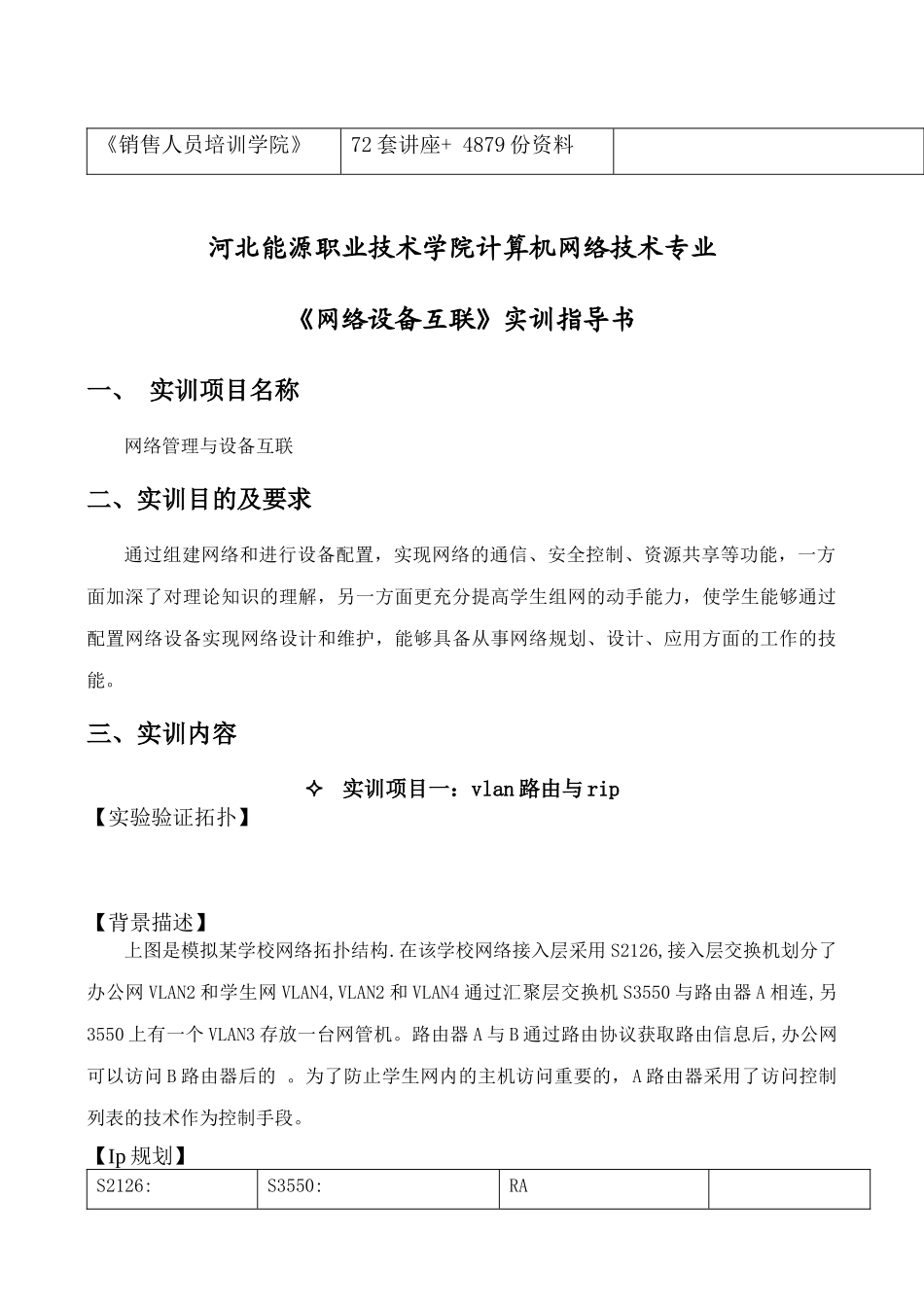

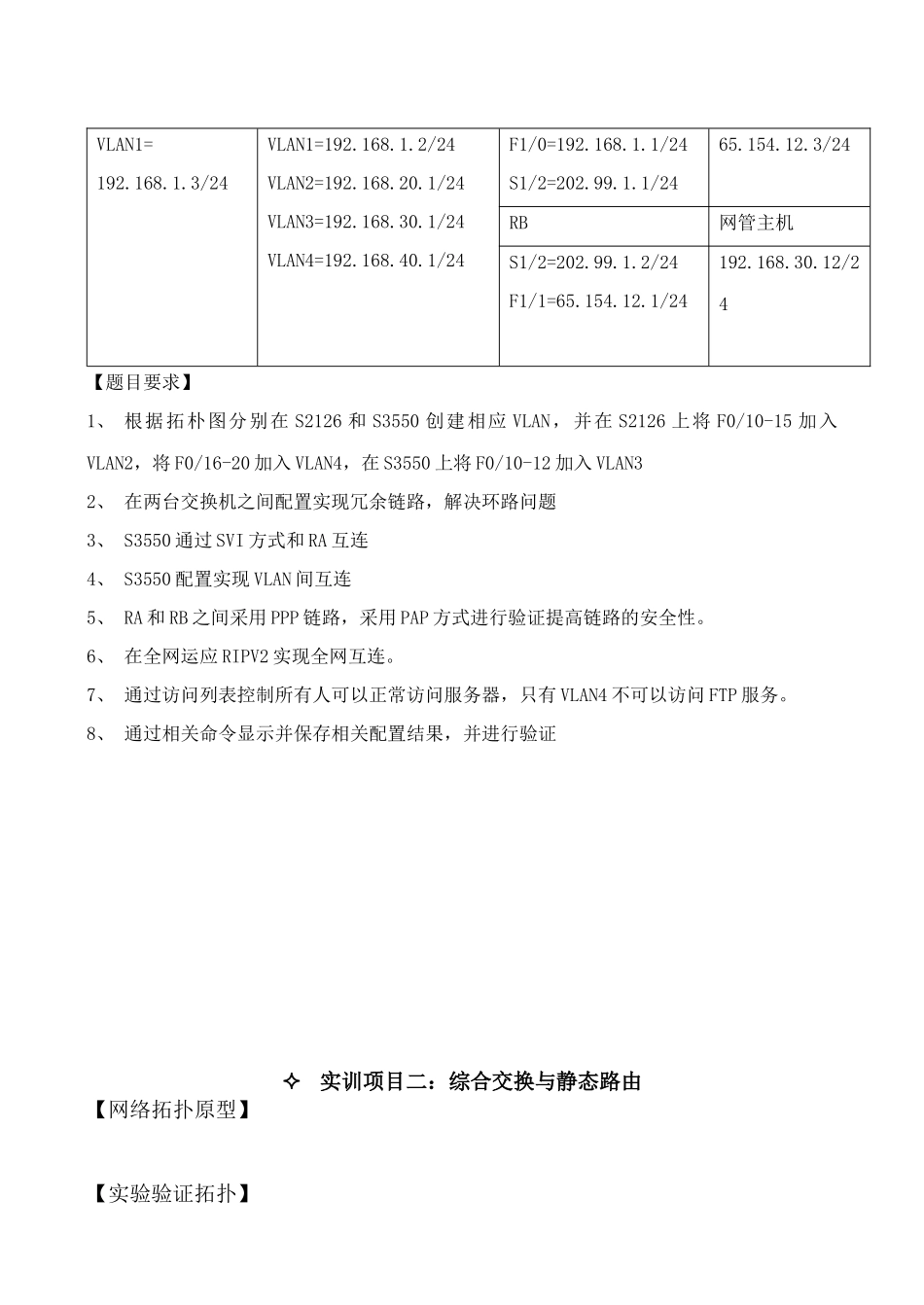

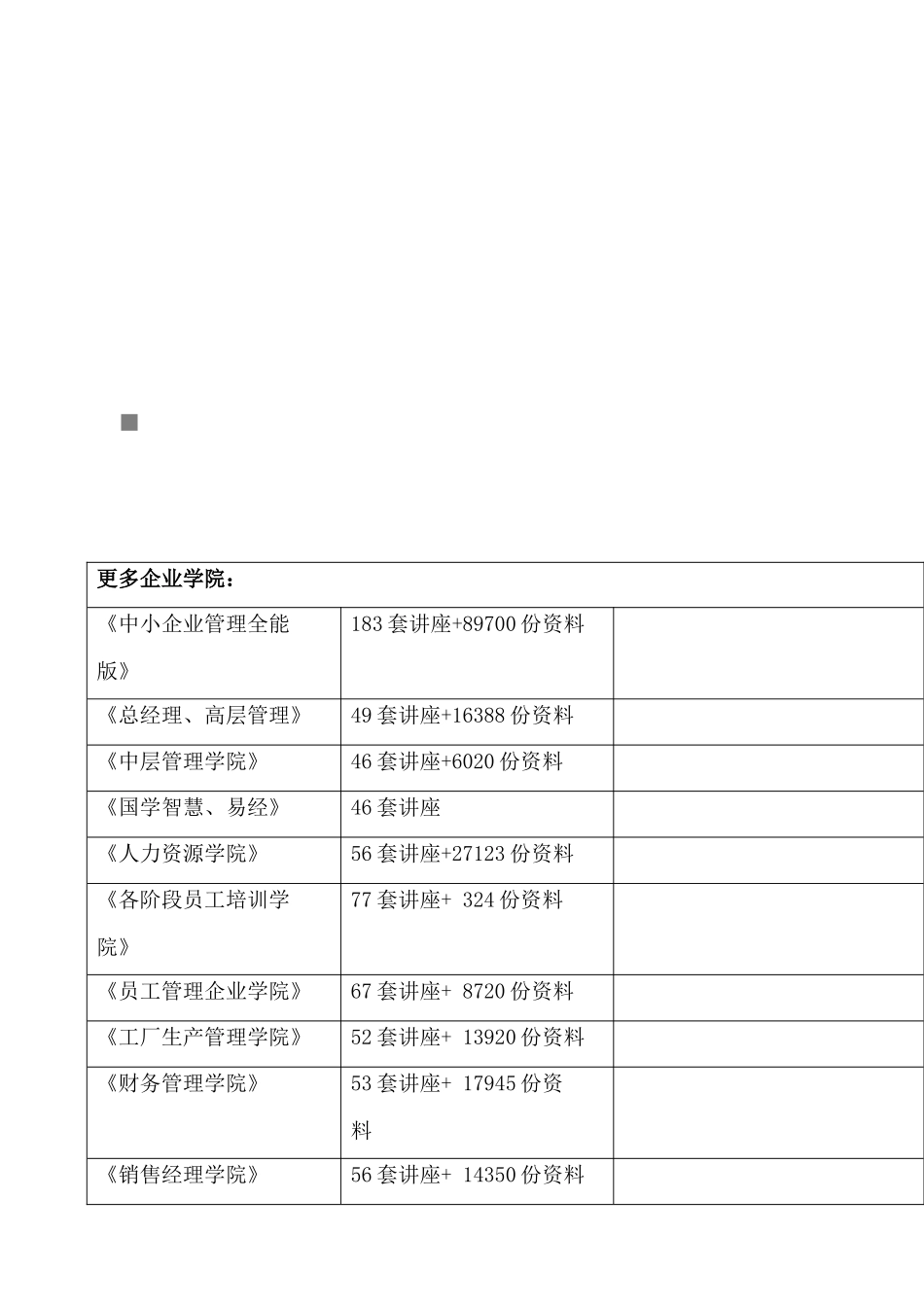

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料河北能源职业技术学院计算机网络技术专业《网络设备互联》实训指导书一、实训项目名称网络管理与设备互联二、实训目的及要求通过组建网络和进行设备配置，实现网络的通信、安全控制、资源共享等功能，一方面加深了对理论知识的理解，另一方面更充分提高学生组网的动手能力，使学生能够通过配置网络设备实现网络设计和维护，能够具备从事网络规划、设计、应用方面的工作的技能。三、实训内容实训项目一：vlan路由与rip【实验验证拓扑】【背景描述】上图是模拟某学校网络拓扑结构.在该学校网络接入层采用S2126,接入层交换机划分了办公网VLAN2和学生网VLAN4,VLAN2和VLAN4通过汇聚层交换机S3550与路由器A相连,另3550上有一个VLAN3存放一台网管机。路由器A与B通过路由协议获取路由信息后,办公网可以访问B路由器后的。为了防止学生网内的主机访问重要的，A路由器采用了访问控制列表的技术作为控制手段。【Ip规划】S2126:S3550:RAVLAN1=192.168.1.3/24VLAN1=192.168.1.2/24VLAN2=192.168.20.1/24VLAN3=192.168.30.1/24VLAN4=192.168.40.1/24F1/0=192.168.1.1/24S1/2=202.99.1.1/2465.154.12.3/24RB网管主机S1/2=202.99.1.2/24F1/1=65.154.12.1/24192.168.30.12/24【题目要求】1、根据拓朴图分别在S2126和S3550创建相应VLAN，并在S2126上将F0/10-15加入VLAN2，将F0/16-20加入VLAN4，在S3550上将F0/10-12加入VLAN32、在两台交换机之间配置实现冗余链路，解决环路问题3、S3550通过SVI方式和RA互连4、S3550配置实现VLAN间互连5、RA和RB之间采用PPP链路，采用PAP方式进行验证提高链路的安全性。6、在全网运应RIPV2实现全网互连。7、通过访问列表控制所有人可以正常访问服务器，只有VLAN4不可以访问FTP服务。8、通过相关命令显示并保存相关配置结果，并进行验证实训项目二：综合交换与静态路由【网络拓扑原型】【实验验证拓扑】说明：网络拓扑原型，即网络工程的实际应用；实验验证拓扑是为了进行试验进行的简化。【背景描述】某系统集成公司承接了一个企业网的搭建项目，经过现场勘测既充分与客户沟通，建议该网络采用经典三级网络架构。通过与用户沟通，用户提出要求加强管理，公司的产品信息都发布到了自己的WEB服务器上，不允许内网部分用户访问（例如），并且服务器发布到互联网。内网用户不允许利用公司网络端口向公司网私接局域网。公司内部共享internet.【技术部署】划分vlan，对“部分用户”划分到一个vlan，进行访问限制acl设置安全端口限制私接局域网内网使用静态路由安全性高NAT技术实现共享internet,同时可以将服务器私有地址发布成公有地址【需求分析】•不允许vlan10的用户访问vlan30的HTTP服务，vlan20不受限制•Vlan10的用户接口设置端口安全最大连接为3，违例为shutdown•Vlan20的用户接口设置端口安全最大连接为2，违例为shutdown•配置静态路由全网互通•配置NAT功能，使内网用户使用200.1.1.3~200.1.1.6访问INTERNET•内网FTP服务发布到互联网，内网地址为192.168.13.254，其公网地址200.1.1.7，并要求使用内网地址也可以访问其服务•2960switch1和2960switch2：Vlan10:f0/2-10；Vlan20:f0/11-20•3560switch1实现vlan10、vlan20间的路由•3560switch1与3560switch2间通过静态路由，实现内网用户对外数据包转发和内网服务器的访问。•Router1实现NAT，保证内网用户访问外网•Router2模拟internet,并连接一个服务器，便于测试。【Ip规划】设备名称端口名称Ip地址3560switch1Vlan10192.168.11.1/24Vlan20192.168.12.1/24Vlan30192.168.13.1/243560switch2Vlan10192.168.11.2/24Vlan20192.168.12.2/24...
