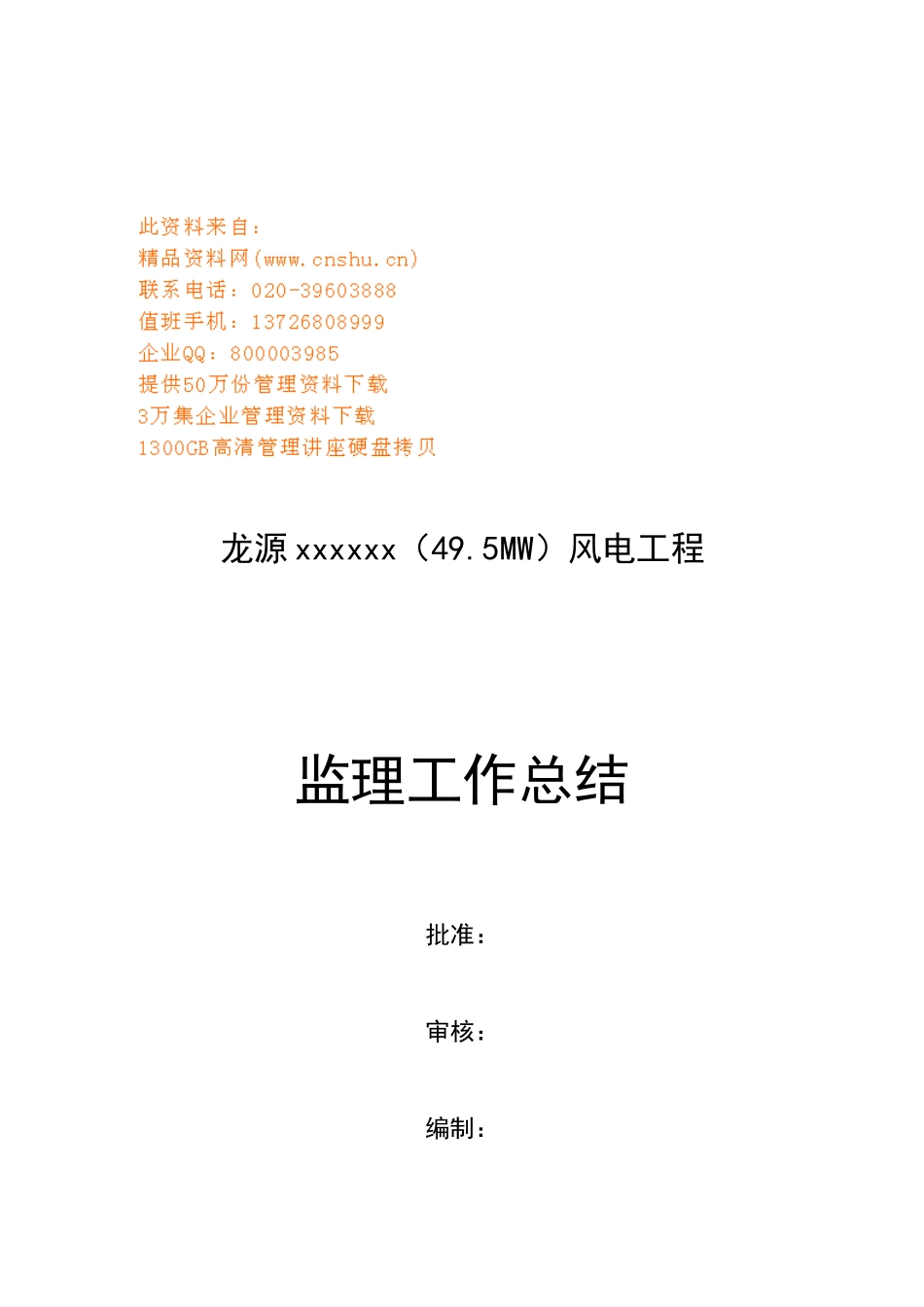

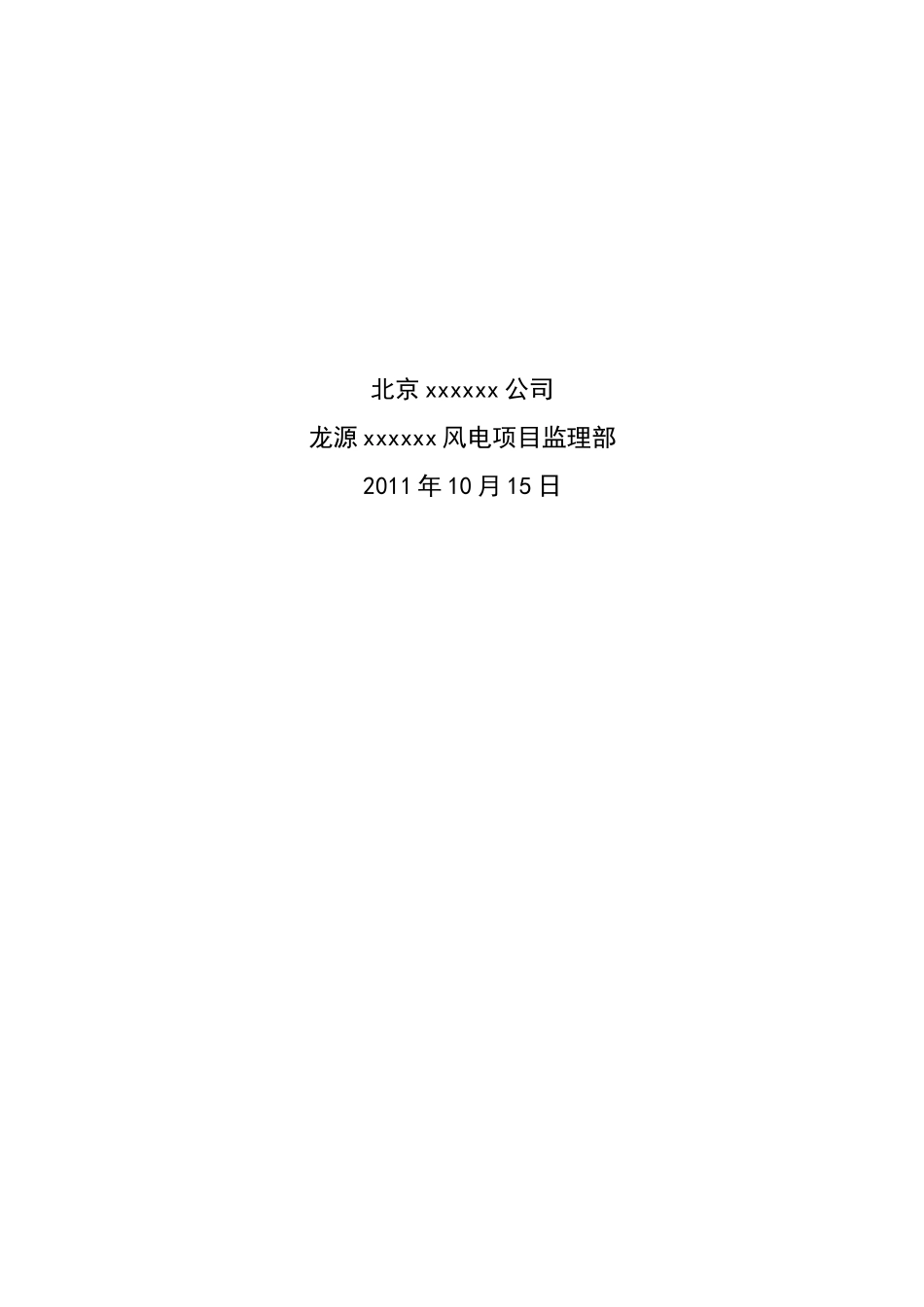

龙源xxxxxx（49.5MW）风电工程监理工作总结批准：审核：编制：北京xxxxxx公司龙源xxxxxx风电项目监理部2011年10月15日目录第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页1工程概况1.1工程名称：龙源xxxxxxx风电场工程1.2风电场地址xxxx风电场位于xxxxx东部，xxx和xxxx的交界处，为低中山区地貌，海拔高程在1500～1600m之间。距离xxxx直线距离约21km，距离xxxxx直线距离约为43.8km。1.3建设规模风电场规划总装机容量为300MW。本期为xxxxx工程，装机33台单机容量为1500kW的风电机组；接入一期已建220kV升压变电站，与一期共用站内设置的100MVA主变，以1回220kV线路接入正在建的察北220kV变电站，本期工程装机容量为49.5MW。1.4参建单位建设单位：xxxxxx设计单位：xxxxxx勘察单位：xxxxxxx施工单位：xxxx调试单位：xxxxx监理单位：xxxxx1.5项目总投资工程静态总投资44040、12万元；动态总投资45207、18万元。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1.6工程项目结构1.6.1工程地质xxxxx风电场位于xxxx东北部xxxx、二湾村一带，东西宽约4km，南北长约7km，面积约11.97km2，中心位置N41º12.215´，E114º58.654´，海拔高程为1550m。工程区段处于坝上与坝下的过渡地段。建筑场地类别为III类。场地地层岩性主要为砂土和花岗岩。本地区标准冻结深度1.80m，最大冻结深度2.0m。本场址区域地质稳定，场址内工程地质条件较好。1.6.2风电机组和布置机型为联合动力1500/82，采用33台额定功1500kW的风电机组，装机容量为49.5MW，轮毂高度为70m。1.6.3土建工程风电机组基础的安全等级为二级。土建设计部分主要包括：风力发电机组基础、箱变基础及场内施工道路等。本工程风机基础采用现浇钢筋混凝土独立基础，高度为3.25m，基础埋深大于3.25m，基础下设100mm厚C15素混凝土垫层。基础中预埋连接塔筒的底法兰段。混凝土设计强度等级为C35F100.场区道路全长20.2公里，路基宽度5米。1.6.4电气工程第3页共25页第2页共25页工程项目监理部总监理师编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页xxx风电场二期工程装机容量49.5MW，安装33台1500kW的风力发电机组。场内接线采用一机一变的单元接线方式，33台风力发电机组共分为4回架空集电线路，4回架空线路汇流采用35kV架空线路，接入已建的220kV升压变电站的35kV母线，以1回220kV线路接入变电站西北正在建设的xxx220kV变电站。场内线路总长度为28公里。1.7工期2010年7月1日开工，至2011年10月1日竣工。1.8监理服务目标1.8.1信守合同、业主满意，监理到位，监理工作失误为零，合同履约率100%，服务到位率100%；1.8.2勤奋工作，确保四控目标，业主投诉为零，业主满意度100%；2监理组织机构、人员和投入的监理设施为确保本工程进度、质量、投资、安全生产、文明施工目标的实现，根据本工程的规模和特点，监理机构采用直线和职能制相结合的的监理组织形式，成立北京华联电力工程监理公司龙源张北白庙滩二期风电项目监理部，实行总监理工程师负责制。同时配备充足的监理人员和设施，以满足工程监理需要。监理机构、监理人员及设施详见下表：2.1监理部组织机构框图：第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页2.2人员配备序号姓名职务资质备注1xxx总监电力总监师全面负责2xxx土建监理师电力监理师负责土建3xxx安全监理师电力监理师负责安全4xxx电气监理师电力监理师负责线路和电气5xxx土建监理员电力监理员负责土建6xxx电气监理员电力监理员负责电气第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页2.3监理设施编号类型规格型号数量性能状况检测试验设备力矩扳手1台良好接地摇表1台良好靠尺1把良好游标卡尺3把良好50米长钢尺1把良好测量设备水准仪1台良好经纬仪1台良好摄像照相设备数码照相机1部良好办公设备复印机1台良好激光打印机1台良好笔记本电脑3台良好扫描仪1台良好交通工具越野车1辆良好3监理合同履行情况3.1监理范围...
