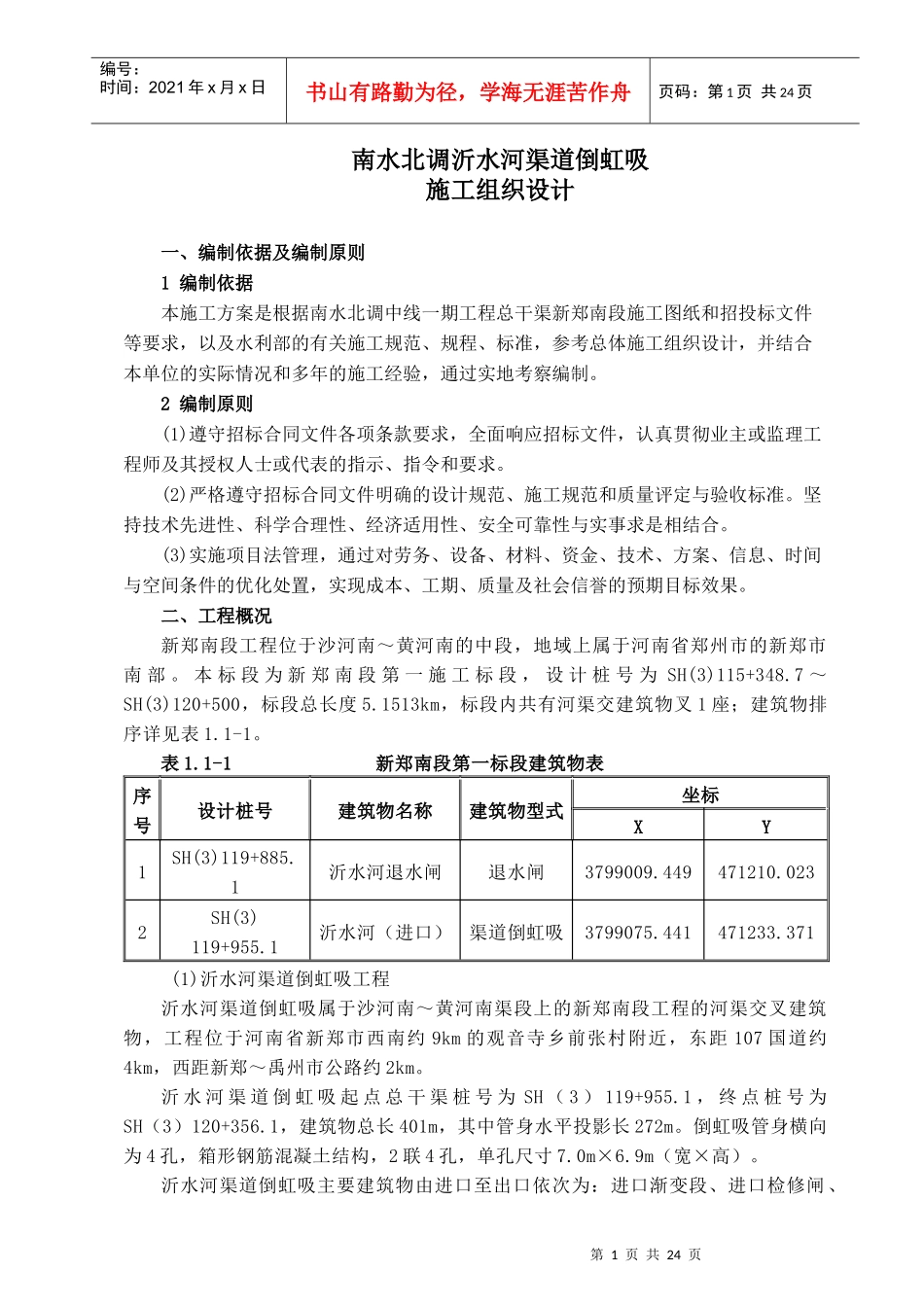

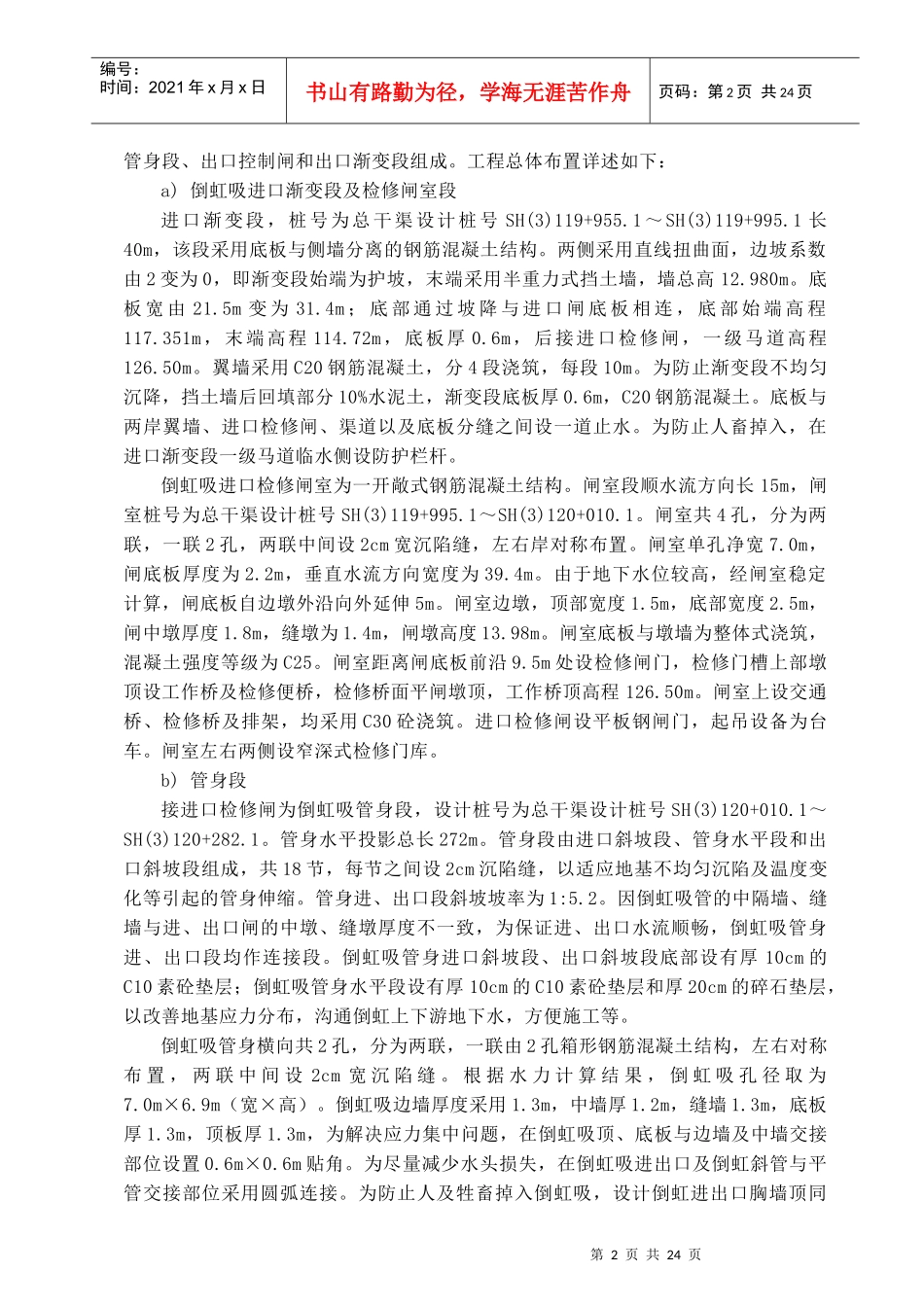

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页南水北调沂水河渠道倒虹吸施工组织设计一、编制依据及编制原则1编制依据本施工方案是根据南水北调中线一期工程总干渠新郑南段施工图纸和招投标文件等要求，以及水利部的有关施工规范、规程、标准，参考总体施工组织设计，并结合本单位的实际情况和多年的施工经验，通过实地考察编制。2编制原则(1)遵守招标合同文件各项条款要求，全面响应招标文件，认真贯彻业主或监理工程师及其授权人士或代表的指示、指令和要求。(2)严格遵守招标合同文件明确的设计规范、施工规范和质量评定与验收标准。坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。(3)实施项目法管理，通过对劳务、设备、材料、资金、技术、方案、信息、时间与空间条件的优化处置，实现成本、工期、质量及社会信誉的预期目标效果。二、工程概况新郑南段工程位于沙河南～黄河南的中段，地域上属于河南省郑州市的新郑市南部。本标段为新郑南段第一施工标段，设计桩号为SH(3)115+348.7～SH(3)120+500，标段总长度5.1513km，标段内共有河渠交建筑物叉1座；建筑物排序详见表1.1-1。表1.1-1新郑南段第一标段建筑物表序号设计桩号建筑物名称建筑物型式坐标XY1SH(3)119+885.1沂水河退水闸退水闸3799009.449471210.0232SH(3)119+955.1沂水河（进口）渠道倒虹吸3799075.441471233.371(1)沂水河渠道倒虹吸工程沂水河渠道倒虹吸属于沙河南～黄河南渠段上的新郑南段工程的河渠交叉建筑物，工程位于河南省新郑市西南约9km的观音寺乡前张村附近，东距107国道约4km，西距新郑～禹州市公路约2km。沂水河渠道倒虹吸起点总干渠桩号为SH（3）119+955.1，终点桩号为SH（3）120+356.1，建筑物总长401m，其中管身水平投影长272m。倒虹吸管身横向为4孔，箱形钢筋混凝土结构，2联4孔，单孔尺寸7.0m×6.9m（宽×高）。沂水河渠道倒虹吸主要建筑物由进口至出口依次为：进口渐变段、进口检修闸、第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页管身段、出口控制闸和出口渐变段组成。工程总体布置详述如下：a)倒虹吸进口渐变段及检修闸室段进口渐变段，桩号为总干渠设计桩号SH(3)119+955.1～SH(3)119+995.1长40m，该段采用底板与侧墙分离的钢筋混凝土结构。两侧采用直线扭曲面，边坡系数由2变为0，即渐变段始端为护坡，末端采用半重力式挡土墙，墙总高12.980m。底板宽由21.5m变为31.4m；底部通过坡降与进口闸底板相连，底部始端高程117.351m，末端高程114.72m，底板厚0.6m，后接进口检修闸，一级马道高程126.50m。翼墙采用C20钢筋混凝土，分4段浇筑，每段10m。为防止渐变段不均匀沉降，挡土墙后回填部分10%水泥土，渐变段底板厚0.6m，C20钢筋混凝土。底板与两岸翼墙、进口检修闸、渠道以及底板分缝之间设一道止水。为防止人畜掉入，在进口渐变段一级马道临水侧设防护栏杆。倒虹吸进口检修闸室为一开敞式钢筋混凝土结构。闸室段顺水流方向长15m，闸室桩号为总干渠设计桩号SH(3)119+995.1～SH(3)120+010.1。闸室共4孔，分为两联，一联2孔，两联中间设2cm宽沉陷缝，左右岸对称布置。闸室单孔净宽7.0m，闸底板厚度为2.2m，垂直水流方向宽度为39.4m。由于地下水位较高，经闸室稳定计算，闸底板自边墩外沿向外延伸5m。闸室边墩，顶部宽度1.5m，底部宽度2.5m，闸中墩厚度1.8m，缝墩为1.4m，闸墩高度13.98m。闸室底板与墩墙为整体式浇筑，混凝土强度等级为C25。闸室距离闸底板前沿9.5m处设检修闸门，检修门槽上部墩顶设工作桥及检修便桥，检修桥面平闸墩顶，工作桥顶高程126.50m。闸室上设交通桥、检修桥及排架，均采用C30砼浇筑。进口检修闸设平板钢闸门，起吊设备为台车。闸室左右两侧设窄深式检修门库。b)管身段接进口检修闸为倒虹吸管身段，设计桩号为总干渠设计桩号SH(3)120+010.1～SH(3)120+282.1。管身水平投影总长272m。管身段由进口斜坡段、管身水平段和出口斜坡段组成，共18节，每节之间设2cm沉陷缝，以适应地基不均匀沉陷及温度变化等引起的管身伸缩。管身进、出口段斜坡坡率为1:5.2。因倒...
