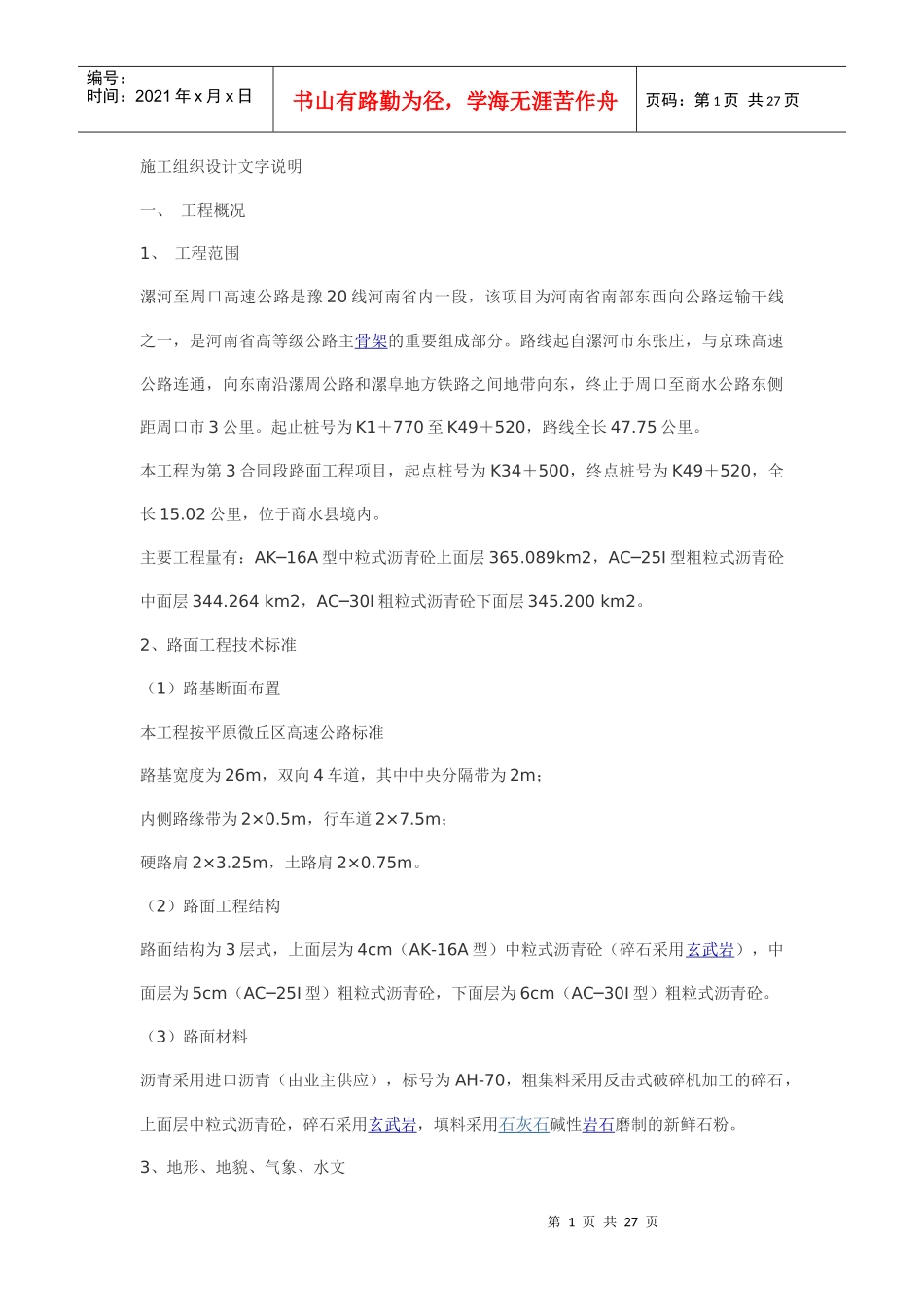

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页施工组织设计文字说明一、工程概况1、工程范围漯河至周口高速公路是豫20线河南省内一段，该项目为河南省南部东西向公路运输干线之一，是河南省高等级公路主骨架的重要组成部分。路线起自漯河市东张庄，与京珠高速公路连通，向东南沿漯周公路和漯阜地方铁路之间地带向东，终止于周口至商水公路东侧距周口市3公里。起止桩号为K1＋770至K49＋520，路线全长47.75公里。本工程为第3合同段路面工程项目，起点桩号为K34＋500，终点桩号为K49＋520，全长15.02公里，位于商水县境内。主要工程量有：AK─16A型中粒式沥青砼上面层365.089km2，AC─25I型粗粒式沥青砼中面层344.264km2，AC─30I粗粒式沥青砼下面层345.200km2。2、路面工程技术标准（1）路基断面布置本工程按平原微丘区高速公路标准路基宽度为26m，双向4车道，其中中央分隔带为2m；内侧路缘带为2×0.5m，行车道2×7.5m；硬路肩2×3.25m，土路肩2×0.75m。（2）路面工程结构路面结构为3层式，上面层为4cm（AK-16A型）中粒式沥青砼（碎石采用玄武岩），中面层为5cm（AC─25I型）粗粒式沥青砼，下面层为6cm（AC─30I型）粗粒式沥青砼。（3）路面材料沥青采用进口沥青（由业主供应），标号为AH-70，粗集料采用反击式破碎机加工的碎石，上面层中粒式沥青砼，碎石采用玄武岩，填料采用石灰石碱性岩石磨制的新鲜石粉。3、地形、地貌、气象、水文第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页本工程路线所经区域属淮河流域，路区排灌水渠较多，水系较发肓，多属季节性河流，地下水质良好，路线地段水位埋深0.8-5.4m。路区处于半湿润、半干旱温带季风气候，气候温暖，四季分明，年降水量平均为794-924mm，集中在7、8、9月，年平均气温14.6℃。4、工程特点本路面工程工期短150天，工程量大，沥青砼5.253万m3，工程质量标准为优良工程，创部优、国优工程，在150天内要完成此项任务，必须组织一支技术力量雄厚、机械设备先进充足、施工经验丰富的施工队伍给予保证。二、施工组织及总体安排（一）施工组织机构为确保本合同工程保质保量按期完成，创优良工程，拟将本工程列为重点工程项目，组织优秀精干的管理力量，熟练的操作技术工人，精良的施工机械设备进行施工，选派有丰富施工经验和管理能力并具备一级项目经理资质的领导干部担任项目经理、总工，实行“项目法”管理。项目经理部设经理1人，副经理1人，总工1人，本着精干高效的原则，设立办公室、工程技术部、机械部、物资部，财务部五大职能部门，工程部下设测量队、中心试验室、质检组、技术组，机械部下设机械设备维修中心、调度室，对有关合同执行过程中的生产、经营、技术、材料、机械设备进行统一管理协调。项目经理部的职责就是精心组织，精心施工，全面履行合同，按工期要求，高质量地完成本合同段的施工任务。根据现场实际情况和第3合同工程施工任务，拟设置一个大型沥青拌合场，成立一个沥青砼面层作业队。（二）总体施工布置1、经理部驻地拟设在K40+450立交桥右侧，与沥青砼拌合场路面作业队在一起，该处第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页在新建路线右侧，距漯河─周口道路1km，地理位置适中，交通方便，占地50亩，有利于统一指挥管理，同时中心试验室、设备维修中心也设此处，作为第3合同段管理指挥中心和试验检测中心。2、沥青砼拌合场，拟设在K40＋450立交桥右侧，与经理部驻地、路面作业队在一起，占地50亩，该拌合场负责第3合同段沥青砼的拌和任务。投入英国派克M-3000型沥青拌合楼1台（能力为180t/h至240t/h），800KvA变压器1台，450GF发电机组2套及配套机械设备。3、路面作业队，驻地设在K40+450立交桥右侧，与经理部驻地沥青砼拌合场设在一起，负责第3合同段5.253万m3沥青砼路面的施工，确保在2001年9月30日完成，配备德国ABG─423摊铺机1台，德国HOSE摊铺机1台，英格索兰双钢轮DD110压路机2台，DD130压路机1台，YL-20型压路机2台，沥青洒布车1台，T815S3自卸...
