河道治理施工组织设计课程VIP免费

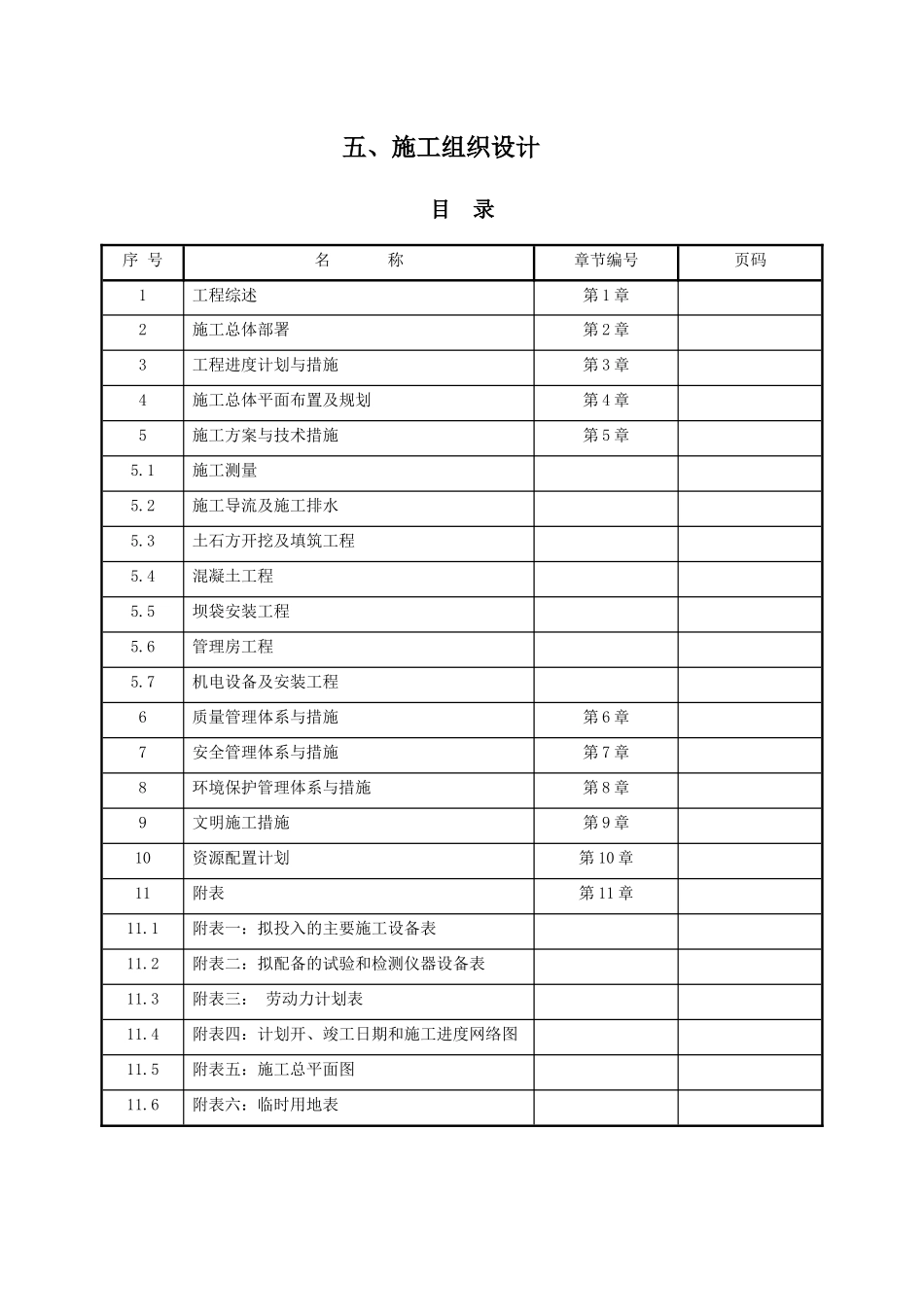

五、施工组织设计目录序号名称章节编号页码1工程综述第1章2施工总体部署第2章3工程进度计划与措施第3章4施工总体平面布置及规划第4章5施工方案与技术措施第5章5.1施工测量5.2施工导流及施工排水5.3土石方开挖及填筑工程5.4混凝土工程5.5坝袋安装工程5.6管理房工程5.7机电设备及安装工程6质量管理体系与措施第6章7安全管理体系与措施第7章8环境保护管理体系与措施第8章9文明施工措施第9章10资源配置计划第10章11附表第11章11.1附表一：拟投入的主要施工设备表11.2附表二：拟配备的试验和检测仪器设备表11.3附表三：劳动力计划表11.4附表四：计划开、竣工日期和施工进度网络图11.5附表五：施工总平面图11.6附表六：临时用地表第1章工程综述1.1编制依据1）义马市石河快速通道-高速桥段水面工程招标文件；2）义马石河治理工程（快速通道-高速路段）工程量清单；3）义马石河治理工程（快速通道-高速路段）施工图设计；4）工程现场自行踏勘情况、标前答疑以及发包人补遗文件；5）我公司现有技术能力、机械设备、施工管理水平以及参加类似工程建设所积累的施工经验。1.2工程概况1.2.1工程概述项目区位于河南省西部的义马市，义马市隶属三门峡市管辖，地跨北纬34°42′—34°46′，东经111°50′47″—111°50′49，东距省会郑州183公里，西距三门峡市65公里。建设规模及主要内容：河道治理全长461米，主要建设橡胶坝一座、河道防渗工程、左右岩护岸工程以及控制室和两岸堤防防护工程等。1）橡胶坝工程橡胶坝底板高程为516.5，坝袋净高3.0米，设计正常挡水位为519.5。坝底板顺水流方向长度11.5m，底板厚1.2m，C25钢筋混凝土结构。底板下前后设齿墙，坝底板顺水流方向每14m分缝，采用橡胶止水带止水，橡胶坝长度98m，边墩厚度为2.3m。坝底板下上下游设有钢筋混凝土齿墙，上游深度为3.3m，下游深度为2.3m。齿墙分缝与橡胶坝底板分缝协调，间距一致。该橡胶坝坝袋采用双锚固线形式锚固，采用压板锚固。2）防渗工程水面工程防渗，采用水平防渗系统，水平防渗采用复合土工膜150g+0.5m+150g，土工膜下部设20cm粘土保护层，土工膜上部为C25混凝土防护层。1.2.2流域概况石河流域位于义马市西北侧，石河是涧河左岸的一条支流，位于河南省西部的渑池县与义马市境内，发源于义马北部峪桥沟山区，流经渑池县及义马市，在义马市下石河村入涧河，石河流域面积为61km2，干流长22km，干流平均坡降0.023。义马市境内石河长8.8km，坡降0.017，境内流域面积22km2。1.2.3地形地貌义马市地势高低起伏较大，河沟较深。地形随着山脉河流走向，大体为北高南低，西高东低，尤其是南北倾斜度较大，属秦岭余脉崤山延伸地带。1.3气象水文义马市属暖温带大陆性季风气候，四季分明，日照充足。全市多年平均气温为12.3℃，最高气温41.6℃，最低气温-18.70℃；多年平均降水量661.6mm，多年平均风速3.2m/s，最大风速20.0m/s；最大冻土深度34cm，最大积雪厚度30cm。流域内暴雨多发生在7-8月份，夏季太平洋副高压气流活动频繁，与西北冷空气相遇，往往产生暴雨，一旦降水气候形成，影响范围较大，持续时间3-5天，多形成阵性降雨，雨势暴烈，次阵雨一般不超过1小时，暴雨中心多发生在上游北部山区，具有山区河流明显特征。经调查和查阅有关资料，石河流域多年平均径流深130mm，多年平均径流量800万m3。1.4工程地质义马市位于华北板块南缘，昆仑～秦岭东西向构造带的东段，由华北型地壳组成，基底为太古宇太华群组成，盖层为板内盆地稳定沉积。义马市地势高低起伏较大，河沟较深。地形随着山脉河流走向，大体为北高南低，西高东低，尤其是南北倾斜度较大，属秦岭余脉崤山延伸地带。石河治理工程位于渑池向斜的核部，主要由中生界、新生界地层组成。地层内断裂构造发育，但含水性不强。含水层中第三系泥灰岩含水层呈不连续分布，以角度不整合接触方式，覆盖于下伏地层之上；水文地质为简单到中等类型。属新安水文地质单元，岩层富水性微弱，地下水资源比较贫乏。坝址区平面分布的地层岩性：河床处主要分布第四系全新统冲积卵石（Q4aI），结构松散，分选性差，卵石最大直径大于600mm，一般20～150mm，呈圆形，亚圆形，磨圆度好。两...
