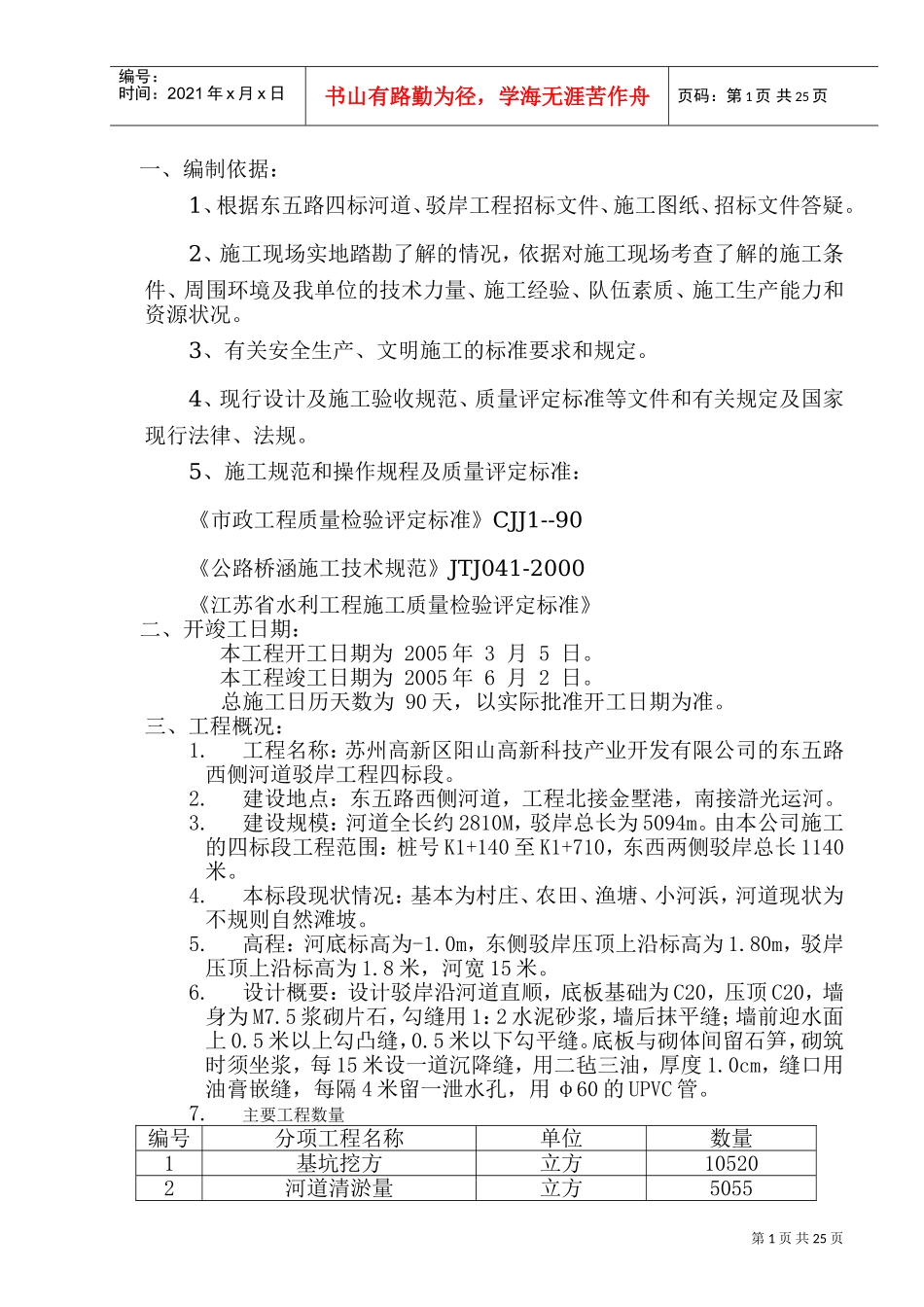

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页一、编制依据：1、根据东五路四标河道、驳岸工程招标文件、施工图纸、招标文件答疑。2、施工现场实地踏勘了解的情况，依据对施工现场考查了解的施工条件、周围环境及我单位的技术力量、施工经验、队伍素质、施工生产能力和资源状况。3、有关安全生产、文明施工的标准要求和规定。4、现行设计及施工验收规范、质量评定标准等文件和有关规定及国家现行法律、法规。5、施工规范和操作规程及质量评定标准：《市政工程质量检验评定标准》CJJ1--90《公路桥涵施工技术规范》JTJ041-2000《江苏省水利工程施工质量检验评定标准》二、开竣工日期：本工程开工日期为2005年3月5日。本工程竣工日期为2005年6月2日。总施工日历天数为90天，以实际批准开工日期为准。三、工程概况：1.工程名称：苏州高新区阳山高新科技产业开发有限公司的东五路西侧河道驳岸工程四标段。2.建设地点：东五路西侧河道，工程北接金墅港，南接滸光运河。3.建设规模：河道全长约2810M，驳岸总长为5094m。由本公司施工的四标段工程范围：桩号K1+140至K1+710，东西两侧驳岸总长1140米。4.本标段现状情况：基本为村庄、农田、渔塘、小河浜，河道现状为不规则自然滩坡。5.高程：河底标高为-1.0m，东侧驳岸压顶上沿标高为1.80m，驳岸压顶上沿标高为1.8米，河宽15米。6.设计概要：设计驳岸沿河道直顺，底板基础为C20，压顶C20，墙身为M7.5浆砌片石，勾缝用1：2水泥砂浆，墙后抹平缝；墙前迎水面上0.5米以上勾凸缝，0.5米以下勾平缝。底板与砌体间留石笋，砌筑时须坐浆，每15米设一道沉降缝，用二毡三油，厚度1.0cm，缝口用油膏嵌缝，每隔4米留一泄水孔，用φ60的UPVC管。7.主要工程数量编号分项工程名称单位数量1基坑挖方立方105202河道清淤量立方5055第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页3C20混凝土基础立方10204浆砌墙身立方18205C20混凝土压顶立方606墙后回填6%灰土立方25007土工布平方9508碎石滤层立方789排水管米17010拆除小桥座111基坑排水座8四、施工技术方案1、分项工程施工顺序基坑开挖→基础浇筑→浆砌块石墙身→墙后回填→现浇压顶。2、施工方法a测量放样（1）平面轴线的控制根据建设单位提供的控制基准点，用TDJ6E经纬仪放出施工控制轴线，按照设计图纸放出相关控制轴线及控制点等，并确保其满足施测精度，在施工时应保护好全部控制基准点和增设的控制点，对主要轴线点打设保护桩，使万一原点破坏时也能很快恢复，几条主要轴线测定后请监理工程师复测并认可后方能继续施工。（2）高程的控制利用水准仪控制高程，在工程区域内不易破坏的位置分别打设钢管桩作为临时水准点，从建设单位提供的水准点引测高程到临时水准点，对所设临时水准点按四等水准测量要求进行闭合调差，并定期进行校核，以该临时水准点作为施工时的高程控制。（3）坐标点、高程控制点设置原则坐标点、高程控制点设置在坚实地基，且不受施工影响、不易被损坏、便于复测、视线好的地方，并浇好砼基础保护，同时设置好保护桩。（4）测量放样人员组成工程测量放样的好坏是影响工程施工质量能否达到预定效果的重要环节，为此，我们成立了专门测量放样小组，测量组由测量工程师负责，并配备2名有实际施工测量经验的测量员，在整个施工过程中，进行测量放样和复测。（5）测量仪器配备根据工程施工实际，拟配备TDJE经纬仪1台，S3水准仪2台，50m钢尺2支，水准塔尺4根，放样花杆6根，并根据需要从公司调用。第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页b．筑坝抽水：根据河道抽水和便道沟通的情况，在K0+510位置横向筑坝，坝体采用草袋围堰，草袋内灌入黄粘土，整齐排入水中，坝心填入粘土，筑坝土填筑出水面后用夯夯实，坝体高度应高出水面0.5米。河道抽水工作分二步，抽水降低水位一半后，应停止抽水，待坝体稳定后，再抽干围堰内的水。c．河床整理：河床底整平至标高-1.0处，河底标高不得高于驳岸基础顶。d．基坑开挖：基坑开挖采用机械开挖，按挡墙的正墙迎水线及基坑的...
