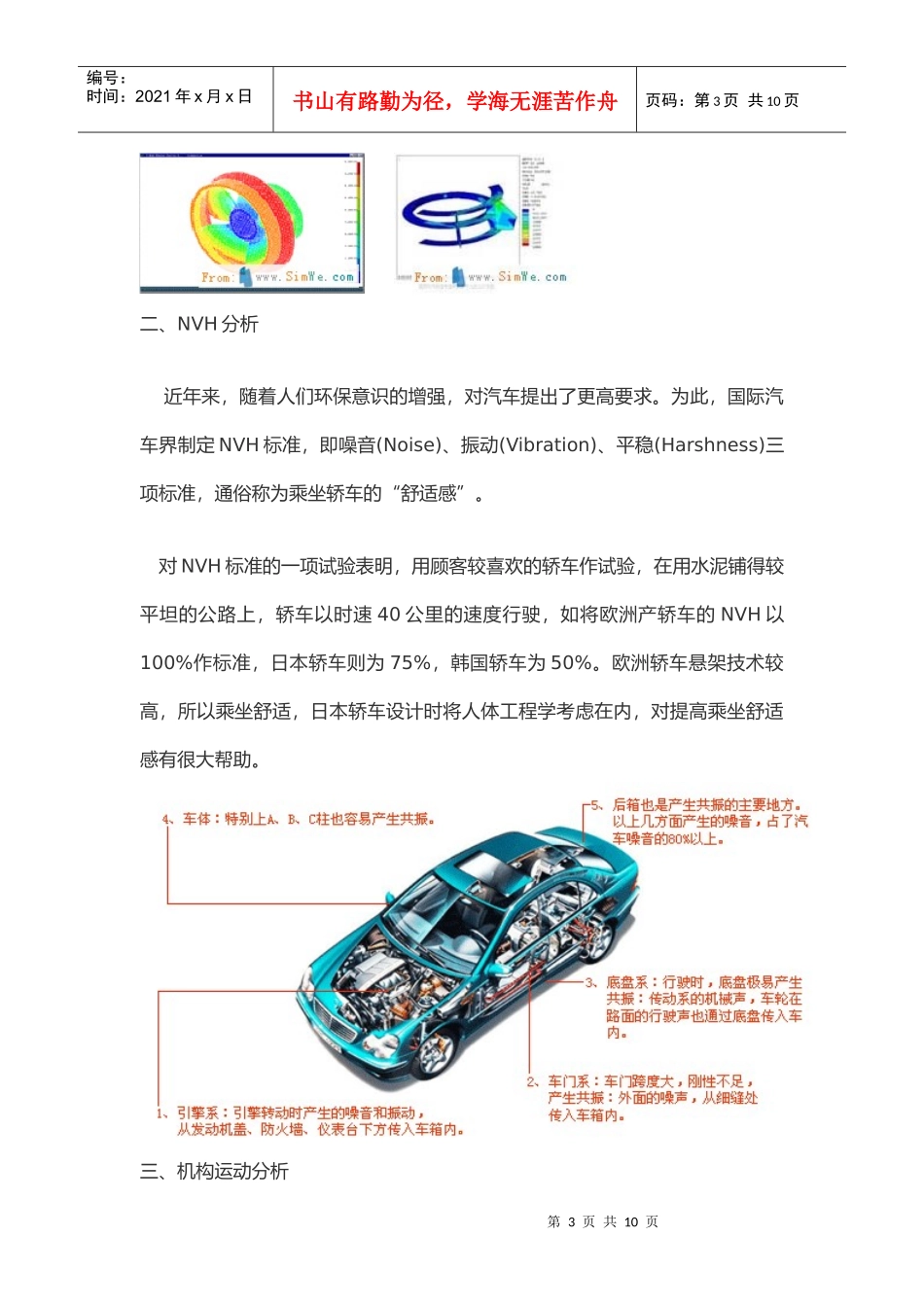

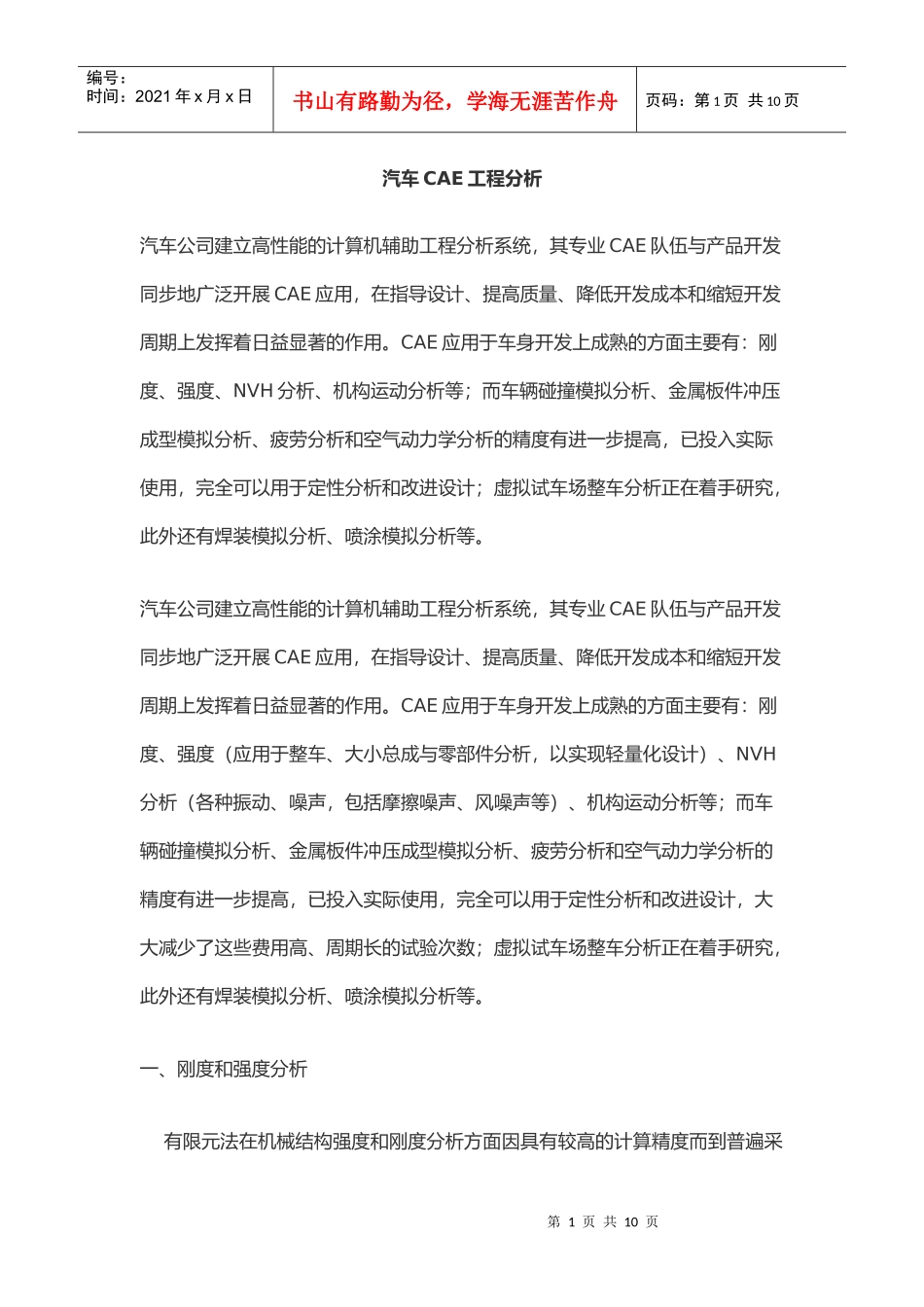

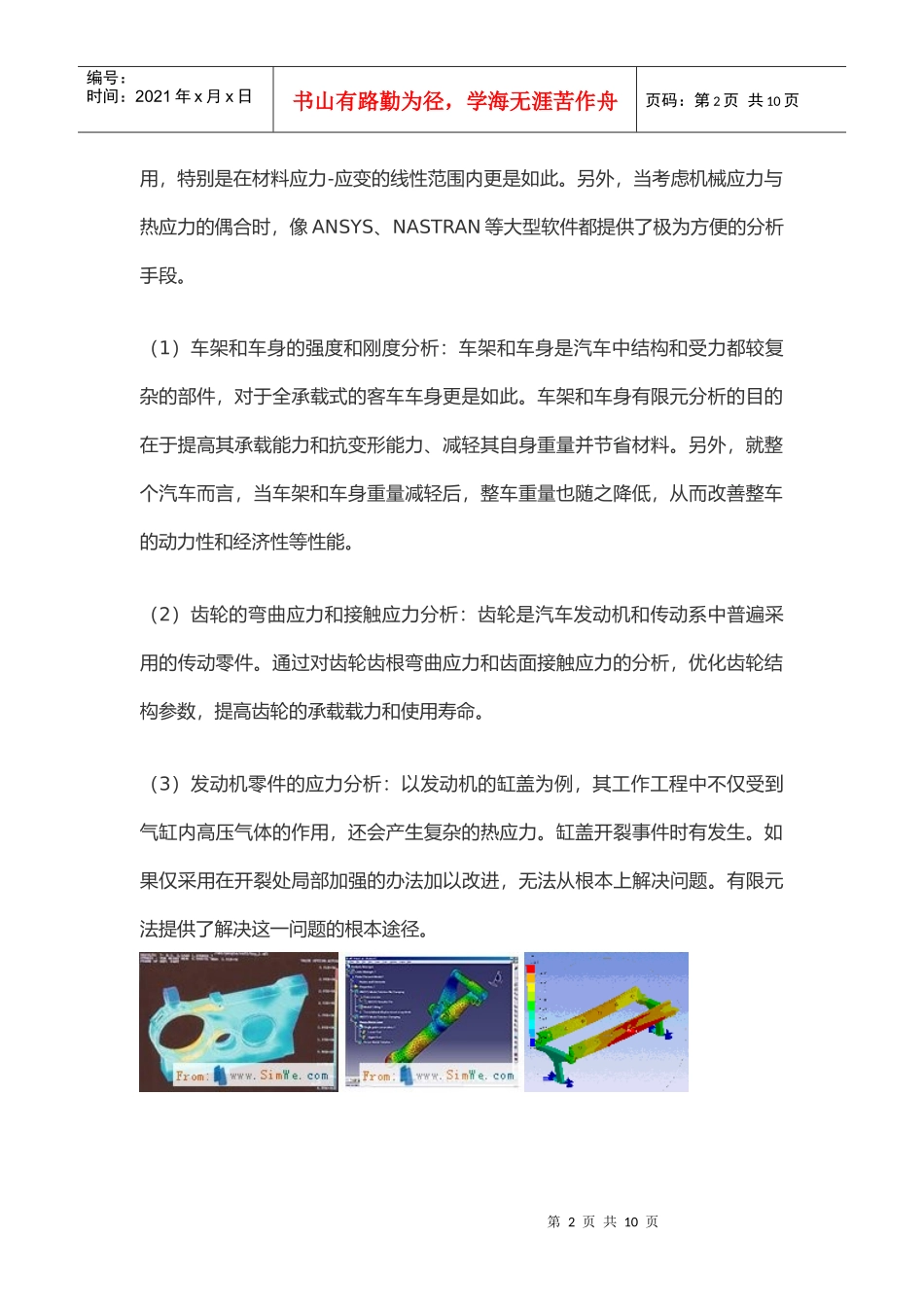

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页汽车CAE工程分析汽车公司建立高性能的计算机辅助工程分析系统，其专业CAE队伍与产品开发同步地广泛开展CAE应用，在指导设计、提高质量、降低开发成本和缩短开发周期上发挥着日益显著的作用。CAE应用于车身开发上成熟的方面主要有：刚度、强度、NVH分析、机构运动分析等；而车辆碰撞模拟分析、金属板件冲压成型模拟分析、疲劳分析和空气动力学分析的精度有进一步提高，已投入实际使用，完全可以用于定性分析和改进设计；虚拟试车场整车分析正在着手研究，此外还有焊装模拟分析、喷涂模拟分析等。汽车公司建立高性能的计算机辅助工程分析系统，其专业CAE队伍与产品开发同步地广泛开展CAE应用，在指导设计、提高质量、降低开发成本和缩短开发周期上发挥着日益显著的作用。CAE应用于车身开发上成熟的方面主要有：刚度、强度（应用于整车、大小总成与零部件分析，以实现轻量化设计）、NVH分析（各种振动、噪声，包括摩擦噪声、风噪声等）、机构运动分析等；而车辆碰撞模拟分析、金属板件冲压成型模拟分析、疲劳分析和空气动力学分析的精度有进一步提高，已投入实际使用，完全可以用于定性分析和改进设计，大大减少了这些费用高、周期长的试验次数；虚拟试车场整车分析正在着手研究，此外还有焊装模拟分析、喷涂模拟分析等。一、刚度和强度分析有限元法在机械结构强度和刚度分析方面因具有较高的计算精度而到普遍采第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页用，特别是在材料应力-应变的线性范围内更是如此。另外，当考虑机械应力与热应力的偶合时，像ANSYS、NASTRAN等大型软件都提供了极为方便的分析手段。（1）车架和车身的强度和刚度分析：车架和车身是汽车中结构和受力都较复杂的部件，对于全承载式的客车车身更是如此。车架和车身有限元分析的目的在于提高其承载能力和抗变形能力、减轻其自身重量并节省材料。另外，就整个汽车而言，当车架和车身重量减轻后，整车重量也随之降低，从而改善整车的动力性和经济性等性能。（2）齿轮的弯曲应力和接触应力分析：齿轮是汽车发动机和传动系中普遍采用的传动零件。通过对齿轮齿根弯曲应力和齿面接触应力的分析，优化齿轮结构参数，提高齿轮的承载载力和使用寿命。（3）发动机零件的应力分析：以发动机的缸盖为例，其工作工程中不仅受到气缸内高压气体的作用，还会产生复杂的热应力。缸盖开裂事件时有发生。如果仅采用在开裂处局部加强的办法加以改进，无法从根本上解决问题。有限元法提供了解决这一问题的根本途径。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页二、NVH分析近年来，随着人们环保意识的增强，对汽车提出了更高要求。为此，国际汽车界制定NVH标准，即噪音(Noise)、振动(Vibration)、平稳(Harshness)三项标准，通俗称为乘坐轿车的“舒适感”。对NVH标准的一项试验表明，用顾客较喜欢的轿车作试验，在用水泥铺得较平坦的公路上，轿车以时速40公里的速度行驶，如将欧洲产轿车的NVH以100%作标准，日本轿车则为75%，韩国轿车为50%。欧洲轿车悬架技术较高，所以乘坐舒适，日本轿车设计时将人体工程学考虑在内，对提高乘坐舒适感有很大帮助。三、机构运动分析第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页机构运动分析就是根据原动件的已知运动规律，求该机构其他构件上某些点的位移、轨迹、速度和加速度，以及这些构件的角位移、角速度和角加速度。通过对机构进行位移或轨迹的分析，可以确定某机构件在运动时所需得空间，判断当机构运动时各构件之间是否会互相干涉，确定机构中从动件的行程，考察构件上某一点能否实现预定的位置或轨迹要求。通过对机构进行速度分析，可以了解从动件的速度变化规律能否满足工作要求，了解机构的受力情况。通过对机构进行加速度分析，可以确定各构件及构件上某些点的加速度，了解机构加速度的变化规律。机构运动分析的方法很多，主要有图解法和解...
