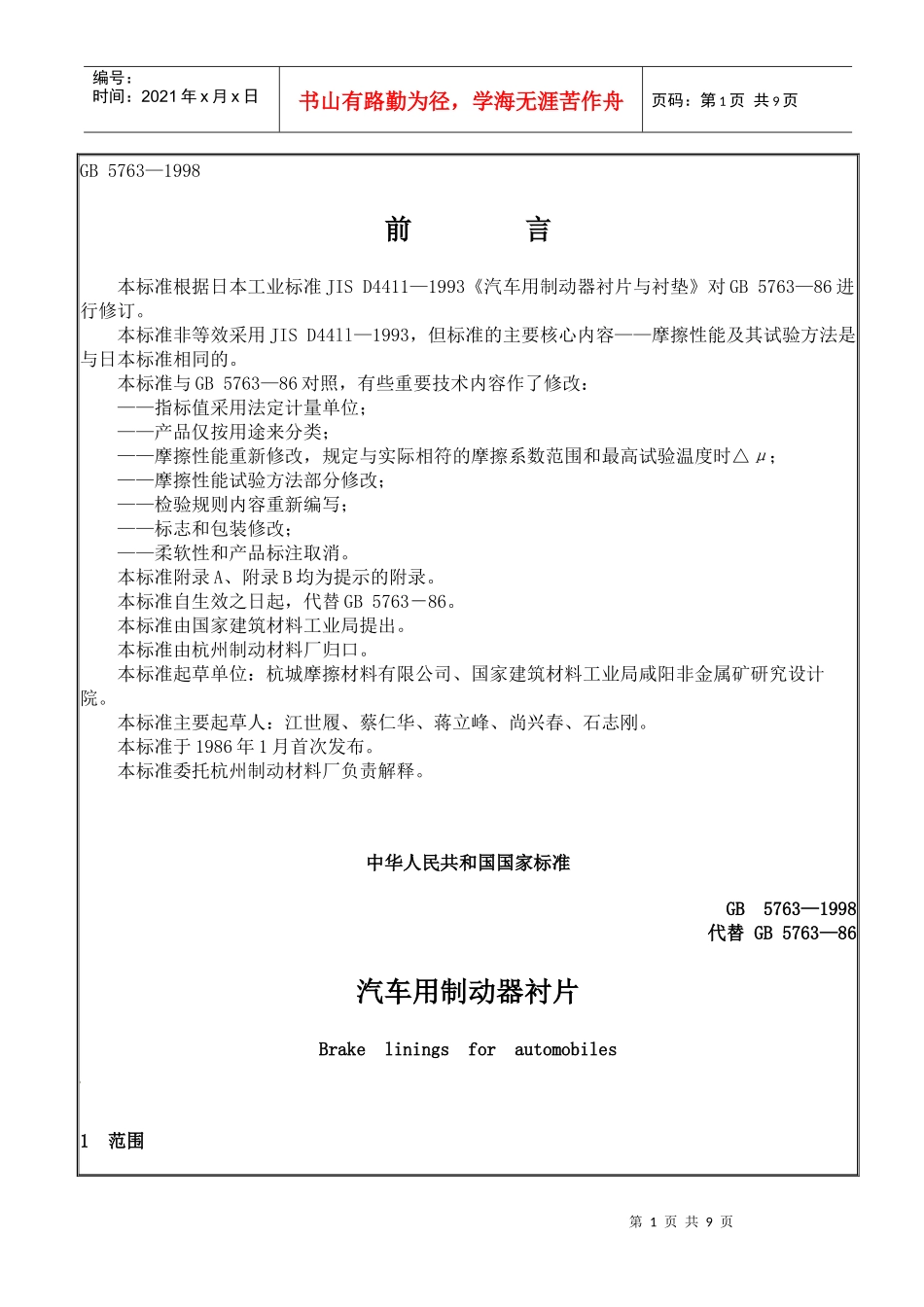

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页GB5763—1998前言本标准根据日本工业标准JISD4411—1993《汽车用制动器衬片与衬垫》对GB5763—86进行修订。本标准非等效采用JISD44ll—1993，但标准的主要核心内容——摩擦性能及其试验方法是与日本标准相同的。本标准与GB5763—86对照，有些重要技术内容作了修改：——指标值采用法定计量单位；——产品仅按用途来分类；——摩擦性能重新修改，规定与实际相符的摩擦系数范围和最高试验温度时△μ；——摩擦性能试验方法部分修改；——检验规则内容重新编写；——标志和包装修改；——柔软性和产品标注取消。本标准附录A、附录B均为提示的附录。本标准自生效之日起，代替GB5763－86。本标准由国家建筑材料工业局提出。本标准由杭州制动材料厂归口。本标准起草单位：杭城摩擦材料有限公司、国家建筑材料工业局咸阳非金属矿研究设计院。本标准主要起草人：江世履、蔡仁华、蒋立峰、尚兴春、石志刚。本标准于1986年1月首次发布。本标准委托杭州制动材料厂负责解释。中华人民共和国国家标准GB5763—1998代替GB5763—86汽车用制动器衬片Brakeliningsforautomobiles1范围第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页本标准规定了汽车用制动器衬片的分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。本标准适用于汽车用制动器衬片（以下简称衬片）。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB／T2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB／T9439—88灰铸铁件JB／T7498—94砂纸3分类衬片按用途分为四类，见表1。表1衬片分类类别用途类别用途1类驻车制动器用3类中、重型车鼓式制动器用2类微、轻型车鼓式制动器用4类盘式制动器用4技术要求4．1外观质量4．1．1衬片表面加工与否由供需双方商定。4．1．2衬片不允许有龟裂、起泡、凹凸不平、翘曲、扭曲等影响使用的缺陷。4．2尺寸公差衬片的基本尺寸由需方确定，其宽度和厚度的尺寸公差应符合表2的规定。表2尺寸公差mm衬片基本尺寸公差1类2类3类宽度300.6＞30～601.0＞60～1001.4＞1002.0第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页厚度6.50.3＞6.5～100.4＞100.54类厚度100.6＞10～200.8＞20～301.0＞301.2注：需方有特殊要求时，可不采用此公差，由供需双方商定。4．3摩擦性能4．3．1衬片摩擦系数及其允许偏差和磨损率，应符合表3～表6的规定。4．3．2试验后试片不得出现裂纹、凸起等影响使用的缺陷，试片对圆盘摩擦面不得有明显划伤。表31类摩擦性能项目试验温度1）100℃150℃200℃摩擦系数2）（μ）0.30～0.700.25～0.700.20～.70指定摩擦系数3）的允许偏差（△μ）±0.10±0.12±0.12磨损率（V），10－7cm3/（N·m）≤1.002.003.001）试验温度指试验机圆盘摩擦面温度。2）摩擦系数范围包括允许偏差在内。3）指定摩擦系数由供需双方商定。表42类摩擦性能项目试验温度1）100℃150℃200℃250℃摩擦系数2）（μ）0.25～0.650.25～0.700.20～0.700.15～0.70指定摩擦系数3）的允许偏差（△μ）±0.08±0.10±0.12±0.12磨损率（V），10－7cm3/（N·m）≤0.500.701.002.001）试验温度指试验机圆盘摩擦面温度。2）摩擦系数范围包括允许偏差在内。3）指定摩擦系数由供需双方商定。表53类摩擦性能项目试验温度1）100℃150℃200℃250℃300℃第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页摩擦系数2）（μ）0.25～0.650.25～0.700.25～0.700.20～0.700.15～0.70指定摩擦系数3）的允许偏差（△μ）±0.08±0.10±0.12±0.12±0.14磨损率（V），10－7cm3/（N·m）≤0.500.701.001.503.001）试验温度指试验机圆盘摩擦面温度。2）摩擦系数范围包括允许偏差在内。3）指定摩擦系数由供需双方商定。表64类摩擦性能项目试验温度1）100℃...
