QC-T-20-92汽车用气压式制动灯开关技术条件

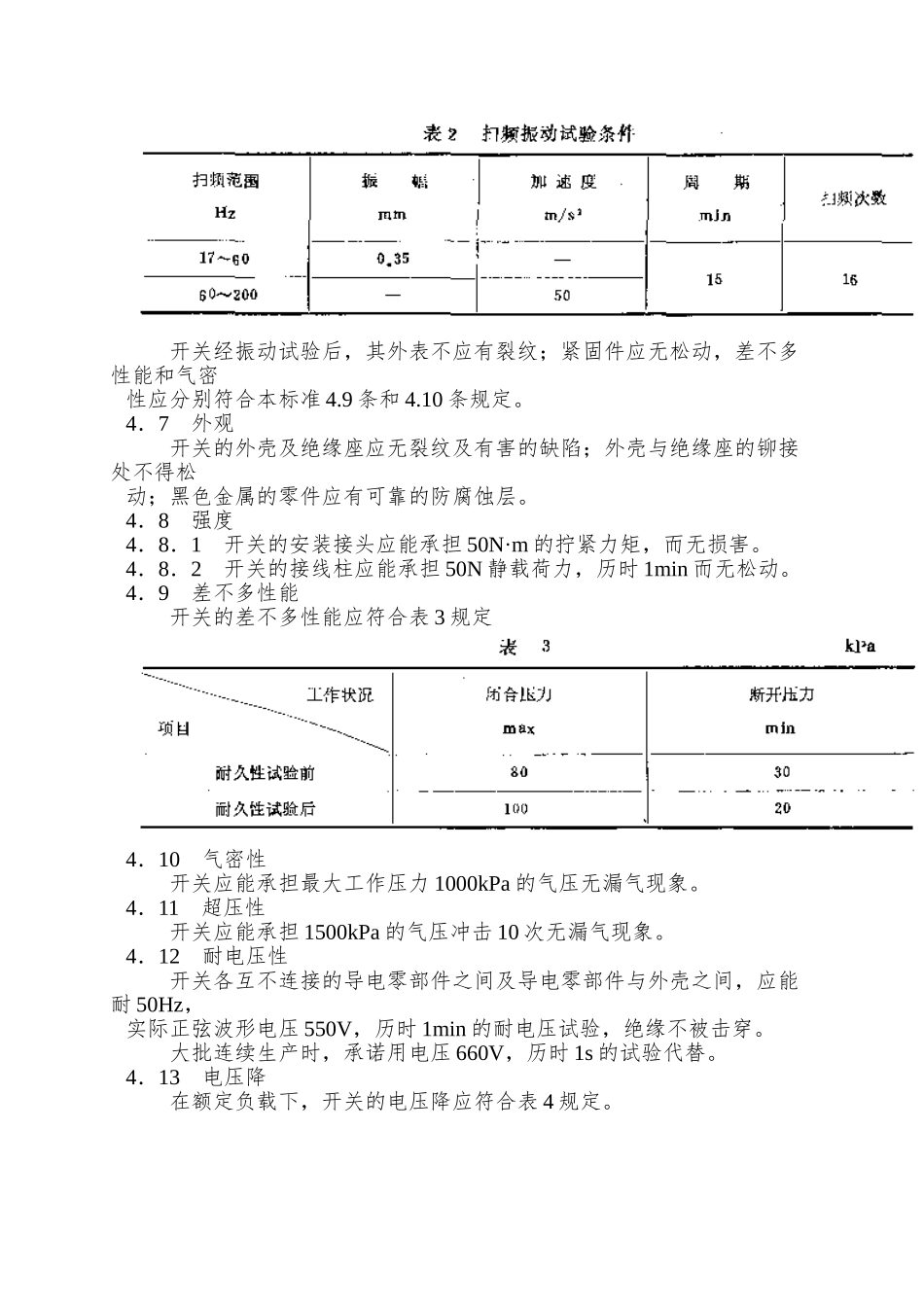

QC T 20-92 汽车用气压式制动灯开关技术条件 QC／T 20 一 92 汽车用气压式制动灯开关技术条件1 主题内容与适用范畴 本标准规定了汽车用气压式制动灯开关（以下简称开关）的技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于汽车制动时，用气压使制动灯工作的开关。2 引用标准 GB 2423.4 电工电子产品差不多环境试验规程 试验 Db：交变湿热试验方法 GB 2423.17 电工电子产品差不多环境试验规程 试验 Ka: 盐雾试验方法 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 4949.2 低压电器外壳防护等级 ZB T35 001 汽车电气设备差不多技术条件3 开关规格 开关以开关触点的额定功率分为: 60W，120W。4 技术要求4．1 开关应符合本标准的规定，本标准未作规定的部分应符合ZBT35001 中的有关规定，并根据经规定程序批准的图样及技术文件制造。4．2 开关为短时定额工作制。4．3 开关的接线型式为螺钉式和插接式。4．4 开关在一 40～65℃环境温度下，应能正常工作。4．5 开关防护等级为 IP 54。4．6 开关应能经受上下，左右，前后三方向的定频振动试验及上下方向的扫频振动试验，试验参数如表 1 和表 2 所示。 开关经振动试验后，其外表不应有裂纹；紧固件应无松动，差不多性能和气密性应分别符合本标准 4.9 条和 4.10 条规定。4．7 外观 开关的外壳及绝缘座应无裂纹及有害的缺陷；外壳与绝缘座的铆接处不得松动；黑色金属的零件应有可靠的防腐蚀层。4．8 强度4．8．1 开关的安装接头应能承担 50N·m 的拧紧力矩，而无损害。4．8．2 开关的接线柱应能承担 50N 静载荷力，历时 1min 而无松动。4．9 差不多性能 开关的差不多性能应符合表 3 规定4．10 气密性 开关应能承担最大工作压力 1000kPa 的气压无漏气现象。4．11 超压性 开关应能承担 1500kPa 的气压冲击 10 次无漏气现象。4．12 耐电压性 开关各互不连接的导电零部件之间及导电零部件与外壳之间，应能耐 50Hz，实际正弦波形电压 550V，历时 1min 的耐电压试验，绝缘不被击穿。 大批连续生产时，承诺用电压 660V，历时 1s 的试验代替。4．13 电压降 在额定负载下，开关的电压降应符合表 4 规定。4．14 耐温度变化性 开关按 ZB T35001 中第 4.3 条规定进行温度变化（温度变化的范畴为一 40～65℃）试验后，差不多性能和气密性应分别符合本标准 4.9 条和 4...
