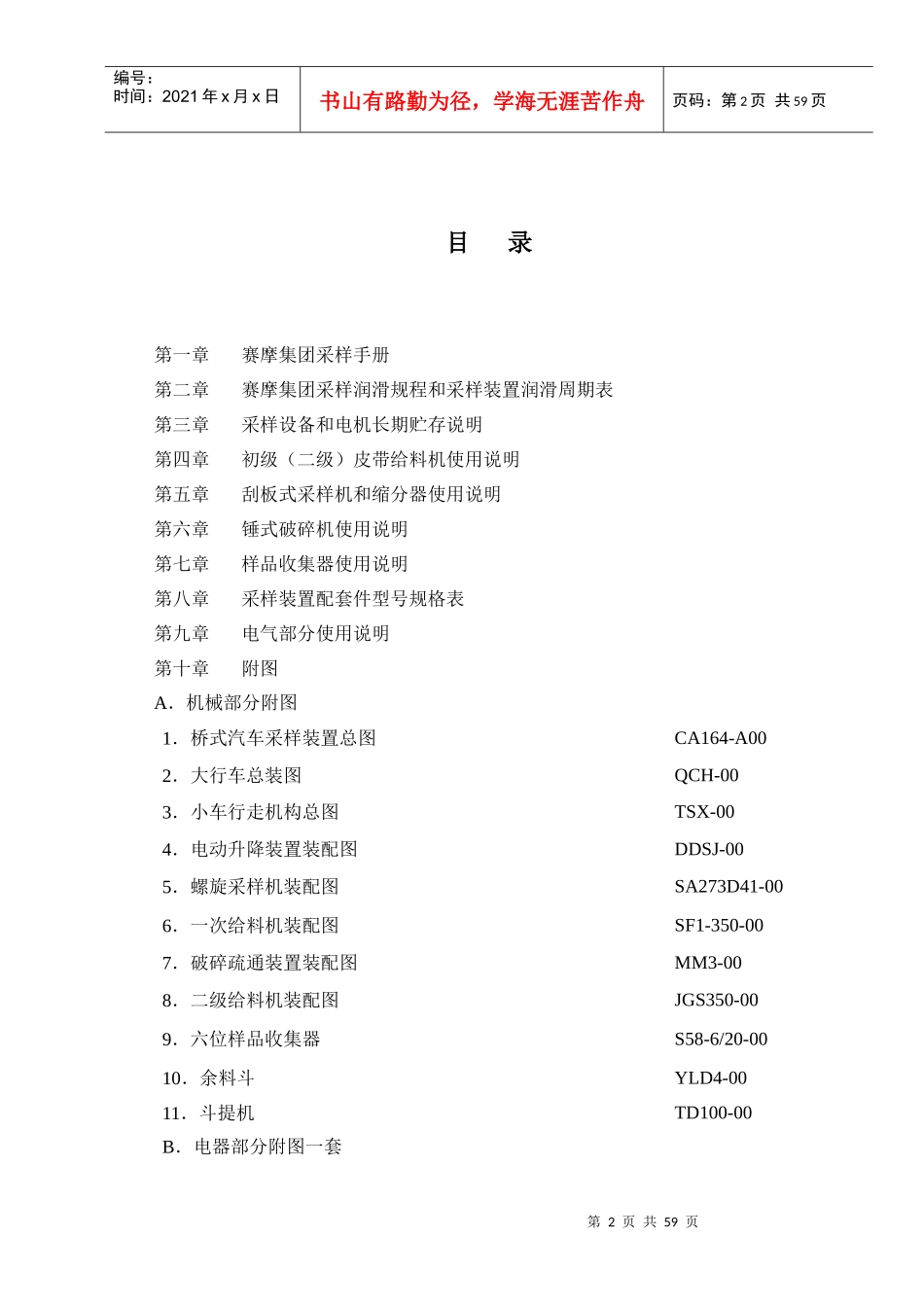

SB型螺旋式采样系统安装使用说明书江苏赛摩集团公司第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页用户名称：江苏徐矿综合利用发电有限公司用户地址：江苏徐州市贾汪区青山泉镇庞夏洼村江苏赛摩集团公司地址：江苏省徐州市金山桥开发区科技园邮编：221004电话：0516-87885999传真：0516-87885998电子邮箱：info@saimo.com.cn网址：http://www.saimogroup.com第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页目录第一章赛摩集团采样手册第二章赛摩集团采样润滑规程和采样装置润滑周期表第三章采样设备和电机长期贮存说明第四章初级（二级）皮带给料机使用说明第五章刮板式采样机和缩分器使用说明第六章锤式破碎机使用说明第七章样品收集器使用说明第八章采样装置配套件型号规格表第九章电气部分使用说明第十章附图A．机械部分附图1．桥式汽车采样装置总图CA164-A002．大行车总装图QCH-003．小车行走机构总图TSX-004．电动升降装置装配图DDSJ-005．螺旋采样机装配图SA273D41-006．一次给料机装配图SF1-350-007．破碎疏通装置装配图MM3-008．二级给料机装配图JGS350-009．六位样品收集器S58-6/20-0010．余料斗YLD4-0011．斗提机TD100-00B．电器部分附图一套第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页螺旋式汽车采样系统主要技术指标1物料运输方式汽车2物料粒度<350mm3初级采样缩分比4：14初级采样量38kg5螺旋采样深度0-3m6大行车跨轨距8．0m第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页7六位样品收集器1台赛摩集团采样手册（用于赛摩集团生产的工程用采样机）第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页江苏赛摩集团公司什么是采样？大多数原材料通过某种方法取样检验是为了确保质量，酒和咖啡通过品尝检验，汽车通过驾驶来检验，我们感兴趣的是在经由输送机、溜槽、流槽或渡槽，振动给料机、管道、卡车或火车运输的材料中取样检验。代表性样品指的是一批货物中每一部分都能由它来同等地代表。从物料流中取样很像用一只水杯穿过水笼头，当把水杯从右向左以固定的速度移过水流时，杯中就留下了水的样品，这就是我们试图从传送或移动的物料中获得的代表性的样品。从物料中精确、可重复地采样取决于以下标准：1.穿过物料流的设备（样品切割器）应有足够大的开口，至少要有物料的3倍大。2.采样切割器在停止或闲置时，其位置必须完全离开物料。3.在手动,计时器或其它方式进行启动时，切割器应以一预先设置的固定速度从静止位启动穿过物料流。4.截取速度或切割器的速度要慢，不至于使流动的物料在截取时发生分离现象，如果速度太快完全有可能出现发生分离。从物料流中取多少样品见第9到20页的计算公式。该公式提供了采样切割器一次通过物料流所取样品的理想重量和体积，采样切割器的运行被定义为截取。例如：切割器在最左边的静止位，通过计时器或其它方式启动，从最左边移到最右边第6页共59页第5页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共59页并停止。另一方面，采样切割器插入料流中，在截取样品后取出，因此，只要测量单位一致，任何测量单位都可以使用。我们刚刚讨论了增量取样的方法；即当采样设备为手动控制,用计时器，皮带秤的信号或其他方法来控制采样机。在一些情况下，像贵重金属和其它价值高的东西需要精确地可重复地取样，这时就需要采用连续取样的方法；即采样切割器在物料流中连续工作，如果采样切割器在左侧启动，穿过料流到右侧后立刻返回左侧，直到采样机停下来为止。使用连续采样方式，决定取样量的多少需要用另外一个公式，并按工程换算单位提供主要料流的百分比从输送的物料中采样有时需要不止一级采样步骤来获得最后分析用样品的数量，假设我们从流量为1000吨/小时的材料中取每小时10吨的样品，第一级采样机（初级采样机）会截取比最终样品多得多的样品，为了减少样品量，...
