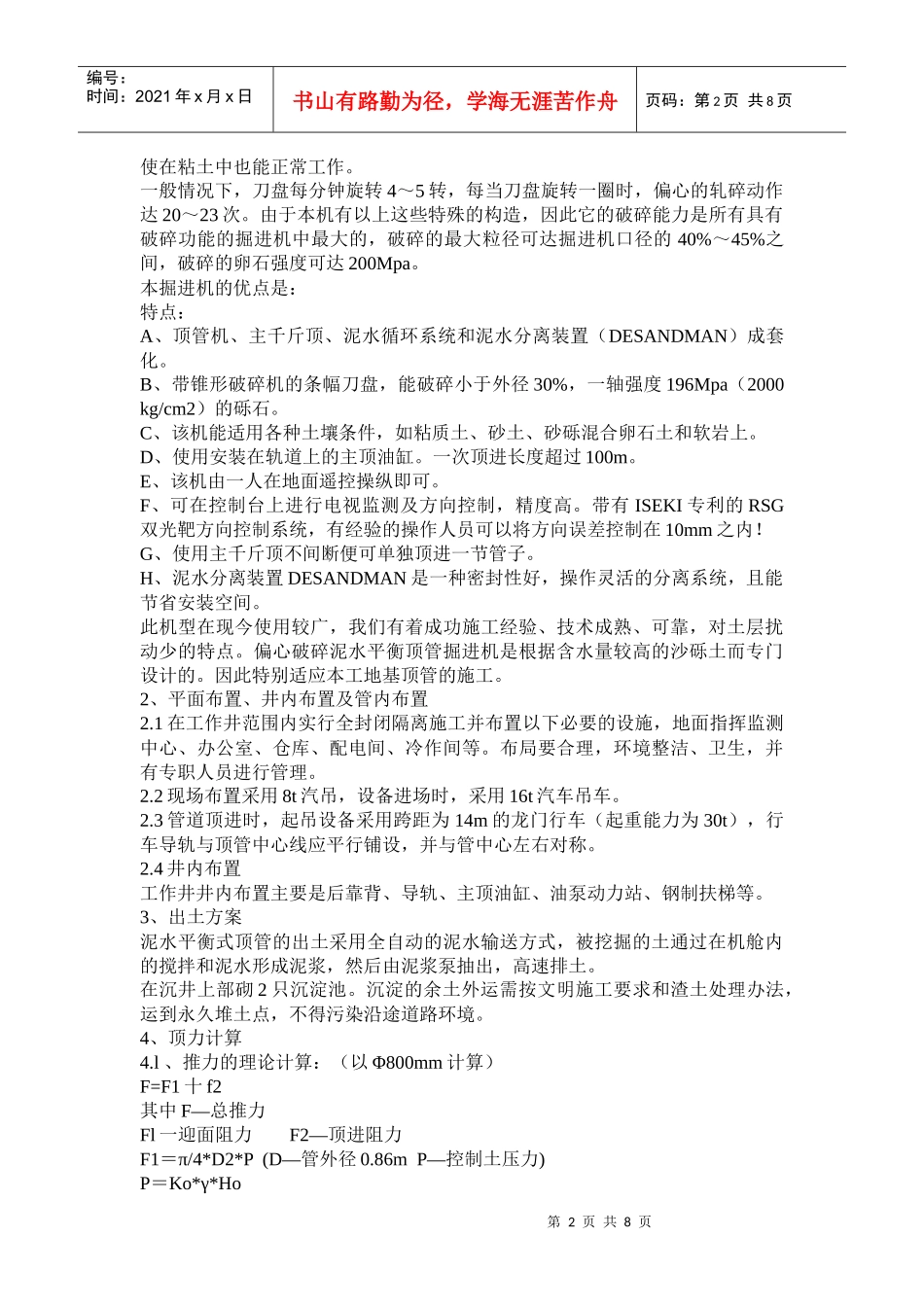

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页泥水平衡顶管施工组织设计目录一．工程概况二．顶管方案1、机头选型2、平面布置3、出土方案4、顶力计算、中继间及中继间布置5、出洞方案6、测量方法7、通风设置8、顶管动力、照明配套9、管接口质量控制10、防止旋转措施11、设备保养12、顶进结束后机头处理13、浅覆土安全技术14、注浆减磨五、安全六、质量控制七、进度计划一、工程概况本工程为顶管工程。采用Φ800顶管，总长为m，管中心标高-6.20～-27.72m。土质由标高为m的土到m的土。二、顶管方案1、机头选型本工程由于一次顶进距离较长，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用日本ISEKI公司生产的UNCLEMOLE型TCZ600具有破碎功能的泥水平衡顶管掘进机。①具有破碎功能的泥水平衡顶管掘进机有多种形式。其基本原理是主轴偏心回转运动而破碎的泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的卵石等能进入顶管机内，刀盘正面上下两个泥土和石块的进口，其开口的面积约占顶管机全断面的15%～20%。刀盘由设在主轴左右两侧的电动机驱动。电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮。大齿轮与主轴及轧辊联接成一体。主轴的左端安装有刀盘。这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动。在掘进机工作时，刀盘在一边旋转切削土砂的同时还一边作偏心运动把石块轧碎。被轧碎的石块只有比泥土仓内与泥水仓联接的间隙小才能进入掘进机的泥水仓，然后从排泥管中被排出。另外，由于刀盘运动过程中，泥土仓和泥水仓中的间隙也不断地由最小变到最大这样循环变化着，因此，它除了有轧碎小块石头的功能以外还始终能保证进水泵的泥水能通过此间隙到达泥土仓中，从而保证了掘进机不仅在砂土中，即第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页使在粘土中也能正常工作。一般情况下，刀盘每分钟旋转4～5转，每当刀盘旋转一圈时，偏心的轧碎动作达20～23次。由于本机有以上这些特殊的构造，因此它的破碎能力是所有具有破碎功能的掘进机中最大的，破碎的最大粒径可达掘进机口径的40%～45%之间，破碎的卵石强度可达200Mpa。本掘进机的优点是：特点：A、顶管机、主千斤顶、泥水循环系统和泥水分离装置（DESANDMAN）成套化。B、带锥形破碎机的条幅刀盘，能破碎小于外径30%，一轴强度196Mpa（2000kg/cm2）的砾石。C、该机能适用各种土壤条件，如粘质土、砂土、砂砾混合卵石土和软岩上。D、使用安装在轨道上的主顶油缸。一次顶进长度超过100m。E、该机由一人在地面遥控操纵即可。F、可在控制台上进行电视监测及方向控制，精度高。带有ISEKI专利的RSG双光靶方向控制系统，有经验的操作人员可以将方向误差控制在10mm之内！G、使用主千斤顶不间断便可单独顶进一节管子。H、泥水分离装置DESANDMAN是一种密封性好，操作灵活的分离系统，且能节省安装空间。此机型在现今使用较广，我们有着成功施工经验、技术成熟、可靠，对土层扰动少的特点。偏心破碎泥水平衡顶管掘进机是根据含水量较高的沙砾土而专门设计的。因此特别适应本工地基顶管的施工。2、平面布置、井内布置及管内布置2.1在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。布局要合理，环境整洁、卫生，并有专职人员进行管理。2.2现场布置采用8t汽吊，设备进场时，采用16t汽车吊车。2.3管道顶进时，起吊设备采用跨距为14m的龙门行车（起重能力为30t），行车导轨与顶管中心线应平行铺设，并与管中心左右对称。2.4井内布置工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。3、出土方案泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土。在沉井上部砌2只沉淀池。沉淀的余土外运需按文明施工要求和渣土处理办法，运到永久堆土点，不得污染沿途道路环境。4、顶力计算4.l、推力的理论计算：（以Φ800mm计算）F=F1十f2其中F—总推力F...
