沉井泵房施工组织设计VIP免费

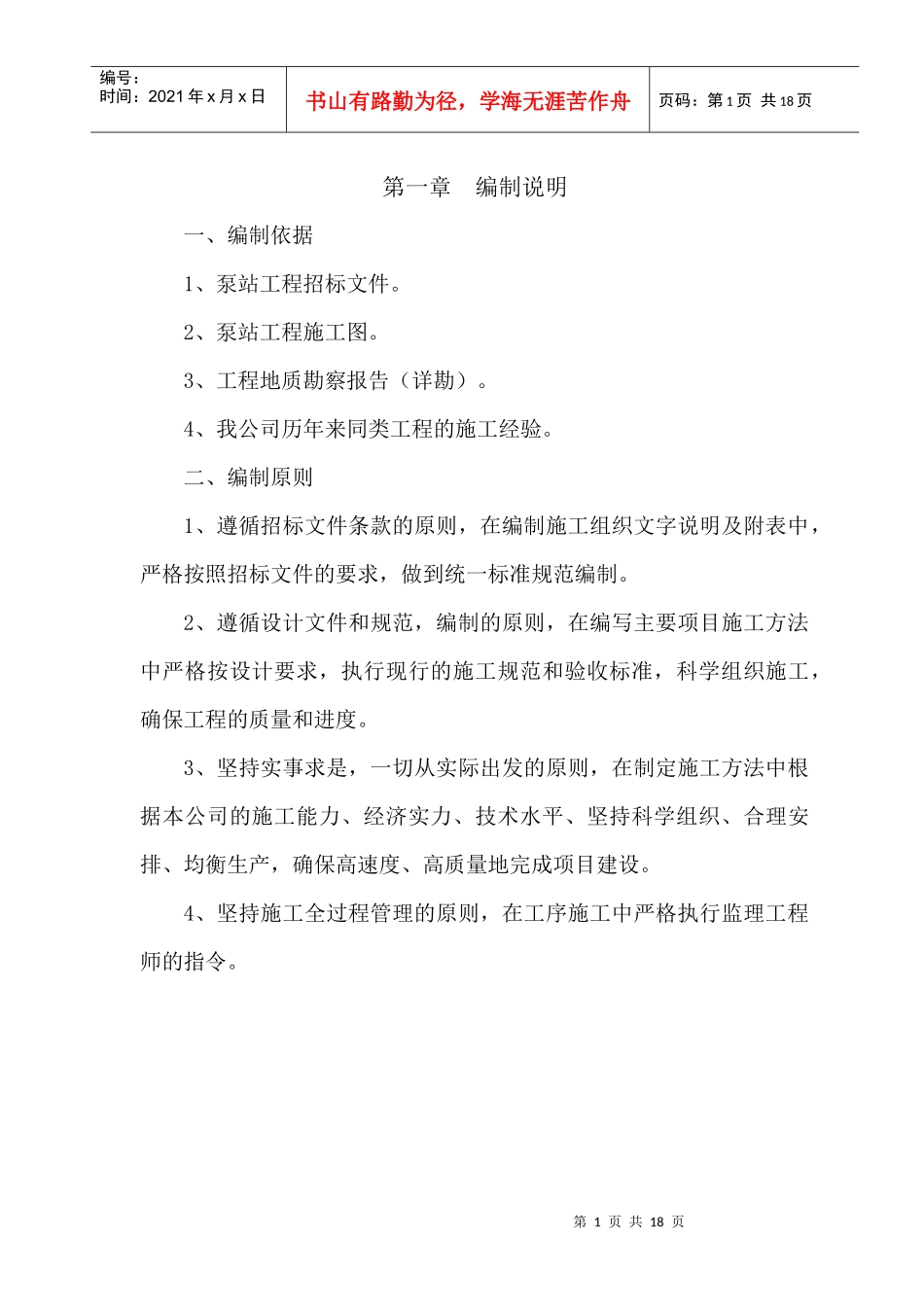

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第一章编制说明一、编制依据1、泵站工程招标文件。2、泵站工程施工图。3、工程地质勘察报告（详勘）。4、我公司历年来同类工程的施工经验。二、编制原则1、遵循招标文件条款的原则，在编制施工组织文字说明及附表中，严格按照招标文件的要求，做到统一标准规范编制。2、遵循设计文件和规范，编制的原则，在编写主要项目施工方法中严格按设计要求，执行现行的施工规范和验收标准，科学组织施工，确保工程的质量和进度。3、坚持实事求是，一切从实际出发的原则，在制定施工方法中根据本公司的施工能力、经济实力、技术水平、坚持科学组织、合理安排、均衡生产，确保高速度、高质量地完成项目建设。4、坚持施工全过程管理的原则，在工序施工中严格执行监理工程师的指令。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第二章工程概况一、工程简况本工程内容包括泵房、变配电间、生活管理用房、安装及泵站内给排水管道、道路等附属设施等。1、泵房泵房下部结构为内净尺寸16.5m×14m的矩形沉井，沉井总高度为13.63m，沉井壁厚为700mm，沉井顶板标高为3.00m，高于设计室外地坪0.2m。泵房上部结构为框架结构，墙体为MU7.5砼空心砌块用M5混合砂浆砌筑。屋面为现浇钢筋砼坡屋面，外墙贴银灰色外墙面砖。泵体结构为钢筋砼，砼标号为C25，抗渗等级为S6。钢筋分别有Ⅰ、Ⅱ级，框架梁柱、底梁及底板保护层为35mm，其余为30mm。本子项抗震设防烈度为6度，抗震等级为3级。2、变配电间变配电间地基采用250×250×16000预制钢筋砼小方桩加固，桩型号为JZHb-225-79B，桩主筋锚入承台700，有效桩长为15.3米。承台下为100厚C10素砼垫层。变配电间结构为框架结构。3、生活管理用房第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页生活管理用房地基也采用250×250×16000预制钢筋砼小方桩加固，桩型号为JZHb-225-79B，桩主筋锚入基础600，有效桩长为15.4米。生活管理用房结构为框架结构。4、道路泵站内道路为水泥砼路面，设计道路平均标高为2.80m，其结构层为：180mm厚C30砼面层，200mm厚粉煤灰三渣层，150mm厚宕渣。道路采用单项排水，雨水口为侧立式，侧石为预制水泥砼侧石。5、室外排水泵站内雨水经站内雨水管收集后集中排入规划河道，泵站内生活污水接入泵站进水闸门井内。DN225~DN300管采用硬聚氯乙烯UPVC加筋管，管道基础采用碎石或宕渣，粗砂坞膀至管外顶，T型橡胶圈接口；DN1000管采用玻璃纤维增强塑料夹砂排水管；Ф1350管采用企口式钢筋砼管，F型钢套环接口；DN1200管采用中压球墨铸铁管，管道基础采用200mm宕渣，橡胶圈接口。6、给水管泵站内给水管引自市政道路下给水管网，采用建筑给水硬聚氯乙烯管及配件，消防给水管采用镀锌钢管及配件。二、地质、地貌场地地貌上属于第四系滨海平原。根据勘察资料显示，本次勘察范围第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页内土体按单元层的成因时代、埋藏条件、岩土特征及物理力学性质，划分为8个地基土层2、施工部署2.1施工组织机构见下面网络图示：2.2施工进度计划水泥粉喷桩施工工期20天，沉井制作下沉70天，第三节及内隔墙制作30天。2.3施工场地布置及施工用电、用水、排水施工现场平面布置详见总平面布置图，临时设施搭设详见施工组织总设计。施工便道具体布置详见总平面布置图。施工便道采用塘碴铺设，宽7m，顶面用细石找平、并压实。施工用水、用电根据业主提供的水、电接头，在施工区域内铺设临时水管和电力线路。基坑及地表水用明沟进行排放，沉井内采用集水坑用水泵将水排出。2.4施工劳动力安排根据工程施工工期紧的特点，拟按平行流水操作原则进行施工。配备足够的劳动力进场，以保证工程顺利进行。详见表2。2.5机具设备安排（详见表3）第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页3、施工顺序粉喷桩施工土方开挖、平整场地沉井地面处理...
