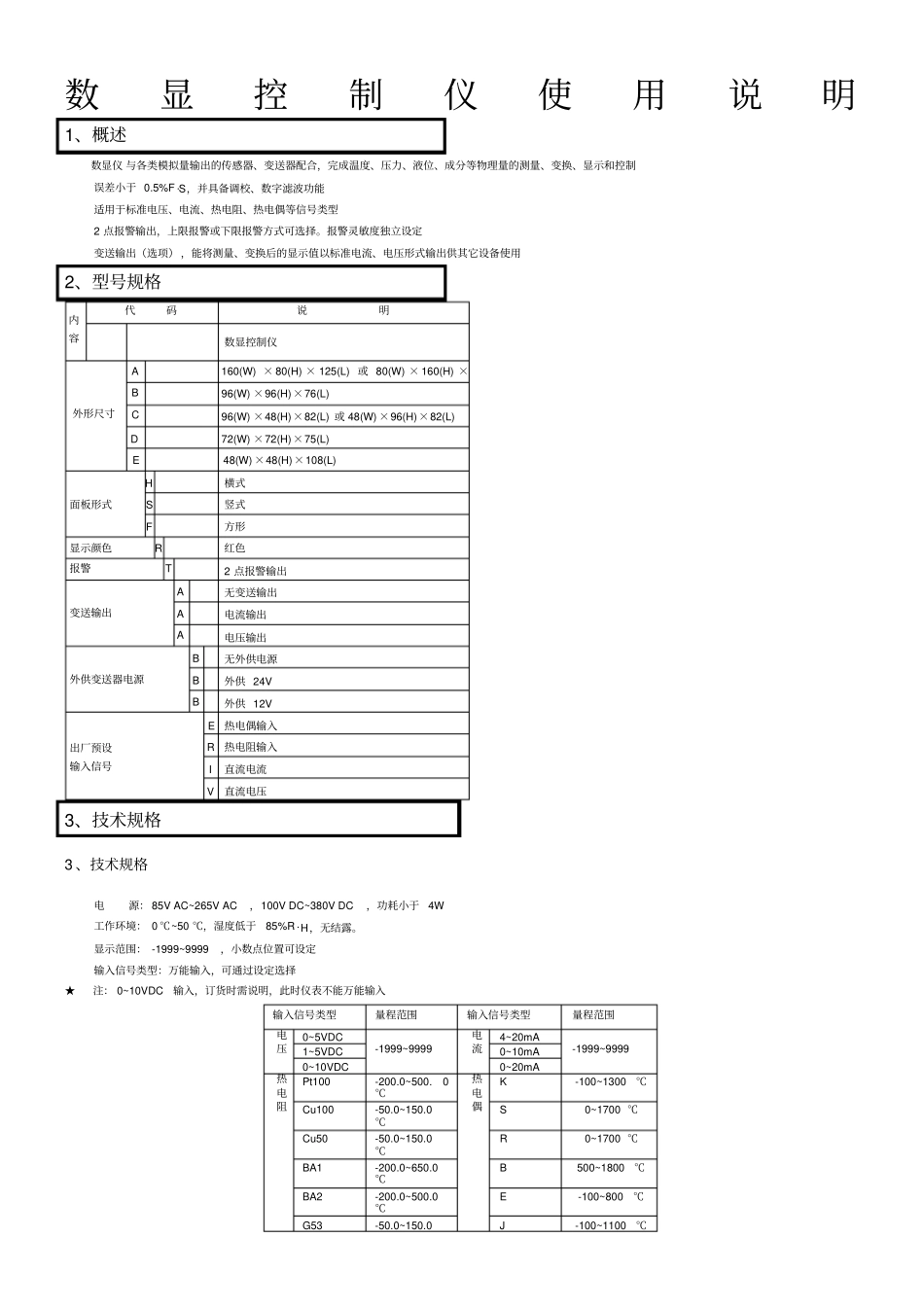

数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制误差小于0.5%F.S，并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用2、型号规格内容代码说明数显控制仪外形尺寸A160(W)×80(H)×125(L)或80(W)×160(H)×B96(W)×96(H)×76(L)C96(W)×48(H)×82(L)或48(W)×96(H)×82(L)D72(W)×72(H)×75(L)E48(W)×48(H)×108(L)面板形式H横式S竖式F方形显示颜色R红色报警T2点报警输出变送输出A无变送输出A电流输出A电压输出外供变送器电源B无外供电源B外供24VB外供12V出厂预设输入信号E热电偶输入R热电阻输入I直流电流V直流电压3、技术规格3、技术规格电源：85VAC~265VAC，100VDC~380VDC，功耗小于4W工作环境：0℃~50℃，湿度低于85%R.H，无结露。显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★注：0~10VDC输入，订货时需说明，此时仪表不能万能输入输入信号类型量程范围输入信号类型量程范围电压0~5VDC-1999~9999电流4~20mA-1999~99991~5VDC0~10mA0~10VDC0~20mA热电阻Pt100-200.0~500.0℃热电偶K-100~1300℃Cu100-50.0~150.0℃S0~1700℃Cu50-50.0~150.0℃R0~1700℃BA1-200.0~650.0℃B500~1800℃BA2-200.0~500.0℃E-100~800℃G53-50.0~150.0J-100~1100℃℃T-100~400℃基本误差：小于0.5%F.S测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220VAC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5%F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图5、参数一览表第1组参数序号符号名称内容取值范围说明1AH第1报警点设定值-1999-99997.22AL第2报警点设定值-1999-99997.23oA密码6.44ALo1第1报警点报警方式7.25ALo2第2报警点报警方式7.26HYA1第1报警点报警灵敏度0-80007.27HYA2第2报警点报警灵敏度0-80007.2第2组参数序号符号名称内容取值范围说明1incH输入信号选择7.12in-d显示小数点位置选择7.13u-r测量量程下限-1999-99997.14F-r测量量程上限-1999-99997.15in-A零点修正设定值-1999-999986Fi满度修正设定值0.500-1.50087FLtr数字滤波时间常数设定值1-2088LA冷端修正参数设定值-99-9989oA1报警设定值受密码控制选择6.210bout故障代用值-1999-9999注11oP变送输出信号选择7.312bA-L变送输出下限-1999-99997.313bA-H变送输出上限-1999-99997.314bA-A变送输出零点修正设定值-500-5007.315bAFi变送输出满度修正设定值0.500-1.5007.3注：（bout）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。6、操作6.1面板及按键说明（以A-H规格的仪表为例）名称说明显示窗①测量值显示窗显示测量值在参数设置状态下，显示参数符号、参数数值②指示灯各报警点的报警状态显示操作键③设置键测量状态下，按住2秒钟以上不松开则进入参数设置状态在设置状态下，显示参数符号时，按一下则切换到同组的下一个参数，按住2秒以上不松开，则进入下一组参数或返回测量状态在设置状态下，显示参数值时，按一下则存入修改好的参数值操作键④左键在测量状态下无效在设置...
