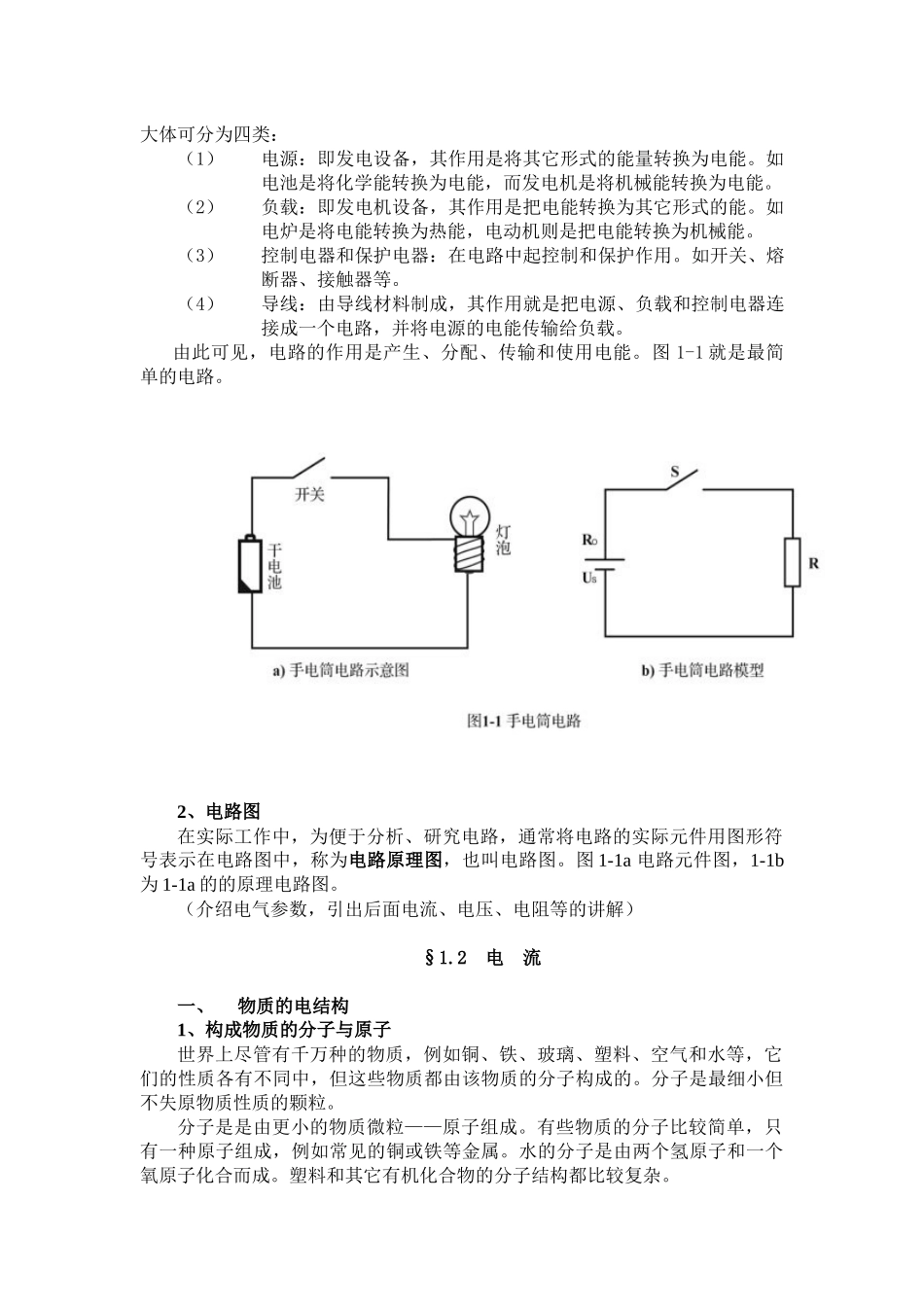

电工基础知识培训教材绪言现代工业、农业、交通、通信、国防以及日常生活中电的应用广泛。但总的来说，电的应用有两大方面：一是作为一种能量——电能来应用；另一是作为一种信息——电信号来应用。（通常把电压、电流等电量的变化统称为电信号）电的应用极其广泛的原因，是由于它具有下列一些重要特点：１、转换容易。作为能量，电能可以很方便地由水能、热能、化学能、原子核能等转而来，成为廉价的动力来源；而且电能又很容易转换成人们需要的其它各种形式的能量，如机械能、热能、化学能、光能等。作为信息，电信号与各种非电信号（温度、压力、流量等的变化）之间的相互转换也容易实现。２、传输方便。作为能量，高电压远距离输送电能时，损失小、效率高；并且容易分配到各个用电设备上去。作为电信号，不但可在线路中迅速、稳定、准确地传输，而且可用电磁波的形式在空间传播。３、便于控制和测量。电能或电信号的有关量值便于准确而迅速地进行控制和测量，利用电信号还可对电量以及各种非电量进行遥控和遥测，这些都为自动化生产提供了必要的有得条件。随着电的日益广泛的应用，现代电工设备不但种类繁多，而且日新月异不断发展。但是目前绝大多数的设备仍是由各式各样的电路所组成。不论电路的结构如何复杂，它们和最简单的电路之间还是具有许多最基本的共性，而且遵循着相同的运动规律。因此本章主要内容将着重于电工基础，介绍电路的组成、电气参数的物理意义以及其中的基本规律、电磁知识和常见的电气设备及元件的原理、电路的测量和分析计算等，以使大家对电建立起一个较完整的基本概念和理论，为以后的进一步学习打下基础。本次学习的内容多，时间短，要在四天的时间内完全掌握有一定的困难，需要在以后的工作中，继续学习加深和巩固。由于自身的知识水平和业务能力有限，不可避免的存在一些的错误和不足，恳切的希望大家给予批评和指正。§1电路的基本概念§1.1电路的组成在电的实际应用中，从最简单的手电筒的到复杂的电子计算机的运算，都由电路来完成的。1、电路的组成及电路元件的作用电路就是电流所流经的路径，它由电路元件组成。当合上电动机的刀闸开关时，电动机立即就转动起来，这是因为电动机通过导线经过开头与电源接成电流通路，并将电能转换为机械能。电动机、电源等叫做电路元件，电路元件大体可分为四类：（1）电源：即发电设备，其作用是将其它形式的能量转换为电能。如电池是将化学能转换为电能，而发电机是将机械能转换为电能。（2）负载：即发电机设备，其作用是把电能转换为其它形式的能。如电炉是将电能转换为热能，电动机则是把电能转换为机械能。（3）控制电器和保护电器：在电路中起控制和保护作用。如开关、熔断器、接触器等。（4）导线：由导线材料制成，其作用就是把电源、负载和控制电器连接成一个电路，并将电源的电能传输给负载。由此可见，电路的作用是产生、分配、传输和使用电能。图1-1就是最简单的电路。2、电路图在实际工作中，为便于分析、研究电路，通常将电路的实际元件用图形符号表示在电路图中，称为电路原理图，也叫电路图。图1-1a电路元件图，1-1b为1-1a的的原理电路图。（介绍电气参数，引出后面电流、电压、电阻等的讲解）§1.2电流一、物质的电结构1、构成物质的分子与原子世界上尽管有千万种的物质，例如铜、铁、玻璃、塑料、空气和水等，它们的性质各有不同中，但这些物质都由该物质的分子构成的。分子是最细小但不失原物质性质的颗粒。分子是是由更小的物质微粒——原子组成。有些物质的分子比较简单，只有一种原子组成，例如常见的铜或铁等金属。水的分子是由两个氢原子和一个氧原子化合而成。塑料和其它有机化合物的分子结构都比较复杂。原子是由原子核以及核外的电子所构成。不同的原子，其原子核外面的电子数目也不相同。例如氢原子在它的核外只有一个原子，而銅的原子则具有29个电子。原子核一般由质子和中子所组成。质子的数目总是等于核外的电子数。中子不带电，质子和电子都带电的粒子。质子带正电荷，电子带负电荷。在同一个原子中质子与电子所带的正、负电荷必定相等，因此就整个原子来说，正、负电荷的...
