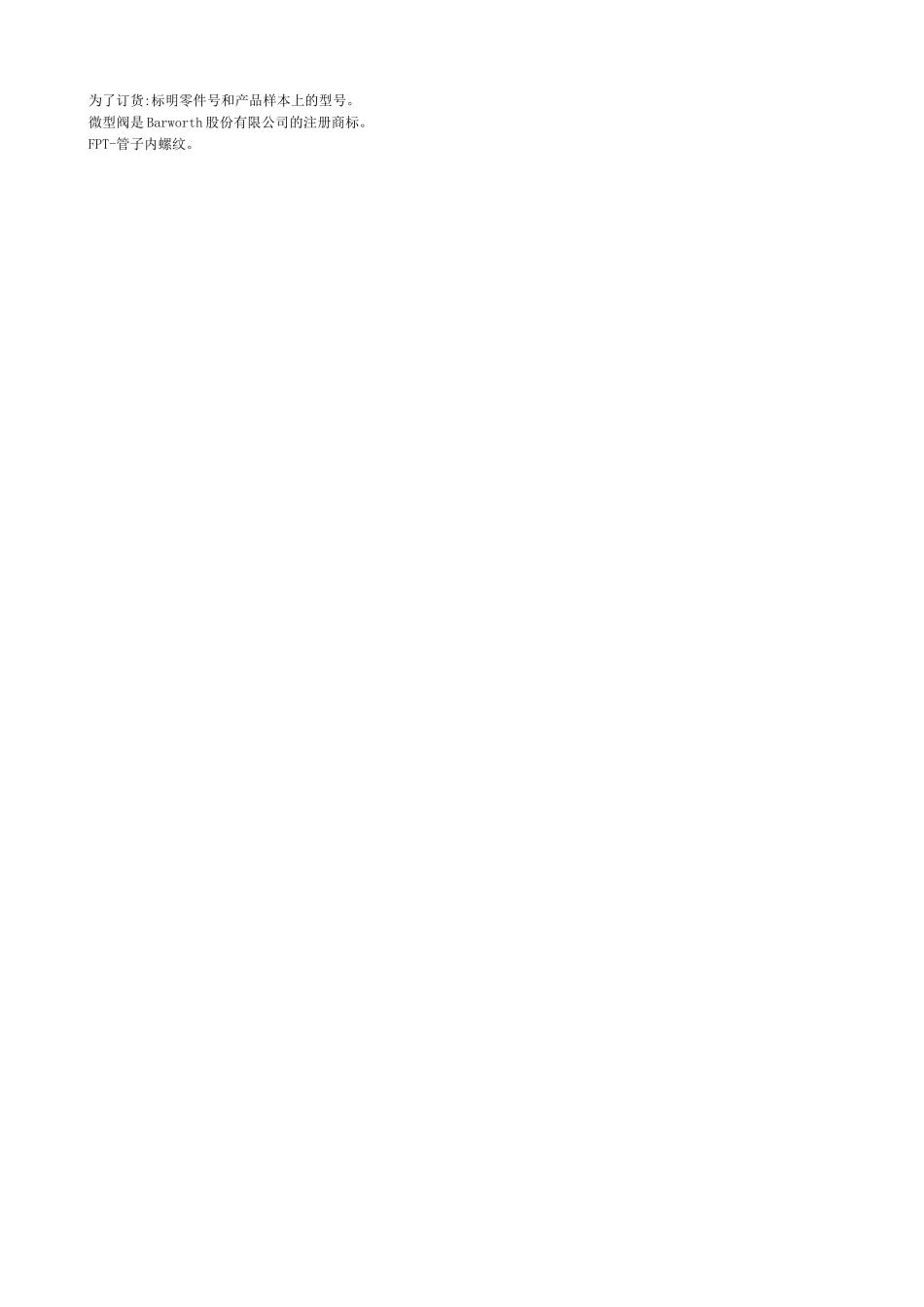

可调速动压力开关CDM－3801B型说明书SSIP003公告INVALCO公司的CDM型开关是一种流量孔板控制操作的压力开关，用于气动或液压控制。本装置装备有一或两个速动三通微型阀（R-注册商标），用来在100磅/英寸2（表压）压力下向一个或多个被控回路提供通／断输出。由于这些微型阀与流量孔板完全隔离，而且各微型阀之间也相互隔离，所以各种控制输出压力和介质都可在同一CDM控制器中使用。操作过程压力作用于流量孔板上部腔，使杆对着弹簧下降。当上部驱动环己充分落下时，微型阀会迅速动作，从而使控制回路反向。随着过程压力减少，下部驱动环会上升，与曲拐臂接触。该臂使微型阀迅速动作到它“正常〞的位置。调节CDM压力开关的操作调节非常简单。行程弹簧是固定的，无需调节。使微型阀关闭和卸压所需的过程压力，取决于驱动环间的距离。可调的驱动环对操作范围内输出阀动作幅度提供了一个方便的调节手段。关闭压力可大致在6-20磅/英寸2（表压）的范围内进行调节，同时卸压压力大约在2-8磅/英寸2（表压）范围内变动。特殊用途在需要进行手动重新调整的场合，只需简单地移动一个可调驱动环。CDM控制器适合于闭锁或报警工作，因为用途或过程压力的损失可使微型阀关闭，并且移动上部或下部驱动环需要进行手工重调。通过透明的塑料盖，可真实地观察微型阀的位置和近似的过程压力。压差控制是另外一个可引起微型阀动作的过程变量。在这种应用场合，较低的过程压力作用于流量孔板的下面；较高的过程压力作用于流量孔板的上面。此时由于两过程压力间差值的变化会使微型阀关闭。在此种应用场合，作用于流量孔板两侧的最大静态压力应限于100磅/英寸2（表压）。CDM-3801-B压力开关结构材料流量孔板壳体和外壳铝微型阀铝制壳体、不锈钢调整件、丁腈橡胶垫圈和密封，特殊订货时可用的其他材料。杆和套管不锈钢和黄铜微型阀流量特性38F1型，1/8"孔口，26英尺3/分（在100磅/英寸2压力下）。订货资料产品样本上的型号微型阀类型微型阀数量零件号CDM-3801-B138F1型3通，3/8"FPT180001208CDM-3801-B2280001209为了订货:标明零件号和产品样本上的型号。微型阀是Barworth股份有限公司的注册商标。FPT-管子内螺纹。尺寸英寸（毫米）在此位置常开注：尺寸-以英寸为单位时将其化整到最近的十分之一（以毫米为单位时将其化整到最近的整数），每个尺寸都根据相应工程图单独标出。零件项号备注名称数量零件号1流量孔板上部壳体14500218521/4-28细的挠性锁紧螺母1650035303垫圈2450031864*流量孔板145003158510-32×5/8精制六角螺钉865011039610-32精制六角螺母8650110757流量孔板垫板2450031598*弹簧1450022619流量孔板下部壳体14500215710杆145002183111/4"美国标准锥管螺纹泄放管过滤器14500261212套管14500559713定位环2450021911410-32×1/4方头定位螺钉26500214715外壳（3/8"微型阀）14500984316盖板1450048761710-24×3/4盖板螺钉24500230718丁橡胶-007-90O形环267102309201/4-20×1/2六角头螺钉（3/8"微型阀）2/mV65006602211/4"弹簧锁紧垫圈（3/8"微型阀）2/mV6500638622*3/8"微型阀1-287000019233/8"微型阀螺丝缩接3/mV4500245024*丁橡胶-012-90O形环16710231225*丁橡胶-113-90O形环16710163626*丁橡胶-008-90O形环167102310mV－微型阀注：此处的说明书容易发生变化，对此不另行通知，并且上述说明书的任何用户应向制造商查证该说明书目前是否有效。否则，制造商对可能已改变和不再生效的说明书的使用不负责任。
