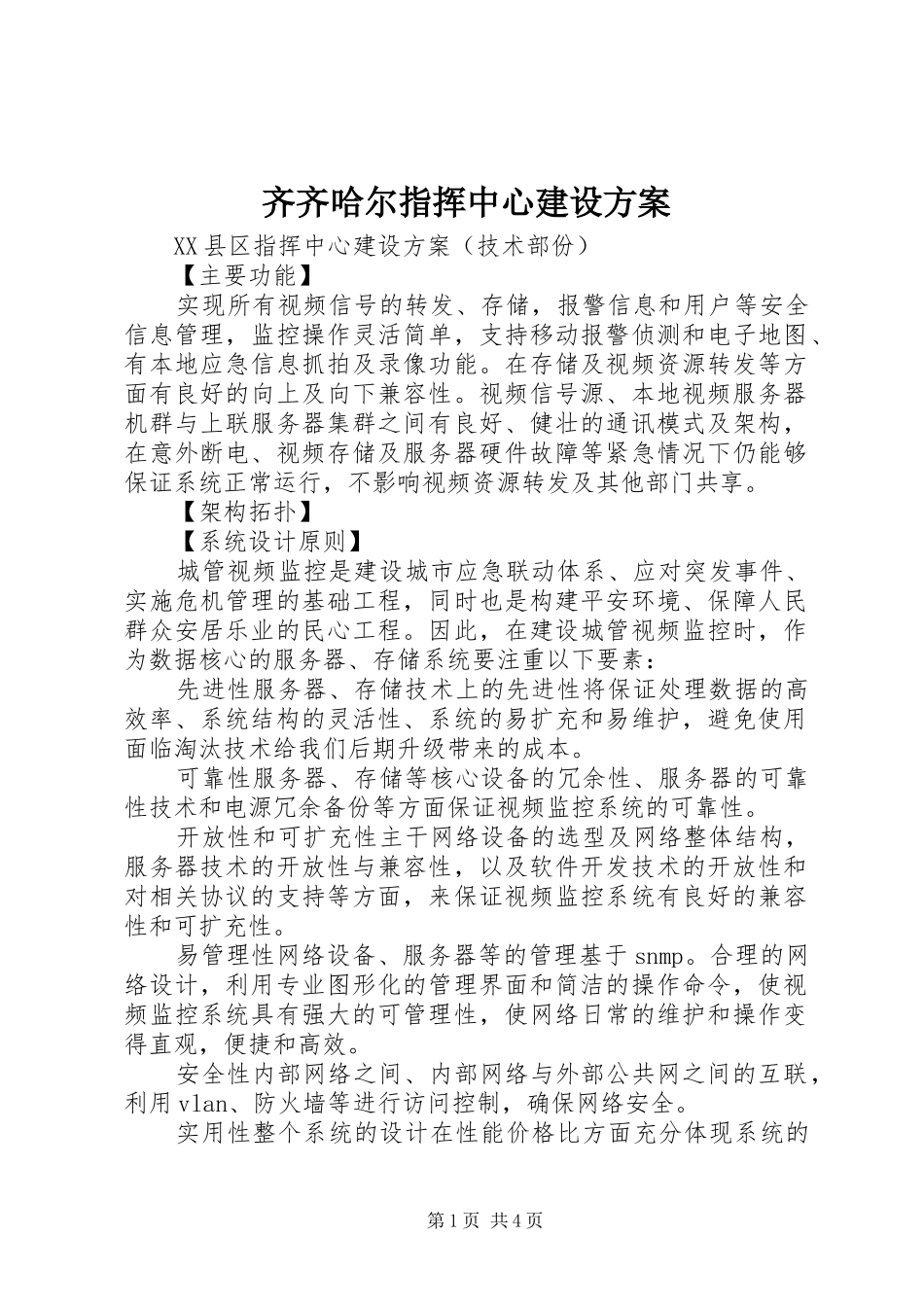

齐齐哈尔指挥中心建设方案XX县区指挥中心建设方案（技术部份）【主要功能】实现所有视频信号的转发、存储，报警信息和用户等安全信息管理，监控操作灵活简单，支持移动报警侦测和电子地图、有本地应急信息抓拍及录像功能。在存储及视频资源转发等方面有良好的向上及向下兼容性。视频信号源、本地视频服务器机群与上联服务器集群之间有良好、健壮的通讯模式及架构，在意外断电、视频存储及服务器硬件故障等紧急情况下仍能够保证系统正常运行，不影响视频资源转发及其他部门共享。【架构拓扑】【系统设计原则】城管视频监控是建设城市应急联动体系、应对突发事件、实施危机管理的基础工程，同时也是构建平安环境、保障人民群众安居乐业的民心工程。因此，在建设城管视频监控时，作为数据核心的服务器、存储系统要注重以下要素：先进性服务器、存储技术上的先进性将保证处理数据的高效率、系统结构的灵活性、系统的易扩充和易维护，避免使用面临淘汰技术给我们后期升级带来的成本。可靠性服务器、存储等核心设备的冗余性、服务器的可靠性技术和电源冗余备份等方面保证视频监控系统的可靠性。开放性和可扩充性主干网络设备的选型及网络整体结构，服务器技术的开放性与兼容性，以及软件开发技术的开放性和对相关协议的支持等方面，来保证视频监控系统有良好的兼容性和可扩充性。易管理性网络设备、服务器等的管理基于snmp。合理的网络设计，利用专业图形化的管理界面和简洁的操作命令，使视频监控系统具有强大的可管理性，使网络日常的维护和操作变得直观，便捷和高效。安全性内部网络之间、内部网络与外部公共网之间的互联，利用vlan、防火墙等进行访问控制，确保网络安全。实用性整个系统的设计在性能价格比方面充分体现系统的第1页共4页实用性，既要采用先进的技术，又要在经济允许的条件下实现系统建设的目标。【监控资源】14路数字城管一期工程建设监控视频源（smartsight编码协议，摄像机采用艾立克高速快球，内置云台解码，485控制，2兆网络带宽）150路二期新建其中有40路左右是模拟整合信号（csvision编码协议，摄像机采用亚安一体化快球，内置云台解码，485控制，2兆网络带宽）【服务器集群】服务器集群采用上下级联的方式，将整个系统的主要功能分散到各个上下级服务器中，上级服务器（二级视频转发服务器）负责管理用户登陆并协调下及服务器完成监控操作、将有效信息传入数字城管网络中其他远程的客户端和市级指挥中心。所以上级服务器对自身的网络数据吞吐能力及cpu的运算能力方面性能要求比较高，建议采用千兆网卡，双核cpu频率在2000以上，内存4gb。在二级视频转发服务器下，逻辑上向下级联4台三级转发及存储服务器，分别负责转发并存储数字城管一期原有信号，二期新建信号以及模拟视频改造信号等编码制式与传输架构互不相同的视频信号源，从而避免了各种传输架构及不同编码制式信号之间在兼容性问题上潜在的隐患，每台服务器根据自身转发视频信号源的多少，连接固定容量的存储设备，并且在每台服务器上添加网络驱动器，作双冗余存储（即当本地的存储设备坏掉时，可以将录像存到其他地方而不影响系统正常工作和录像查询）。三级服务器将视频信号转发至二级服务器，再向上级联到顶级服务器。服务器之间通过组播传输数据以减少网络拥塞。各客户端通过登陆二级服务器获得注册信息，具体的转发视频录像查询等工作则由下级设备完成。服务器集群拓扑图：【存储管理监控数据存储系统在视频监控中的特点】监控数据存储系统是一个结构复杂、数据量庞大的精密系统，几百路的数字监控录像每天采集生成的数据量非常大，这些数据需要被及时传送到多级存储服务器，以进行更长时间的第2页共4页存储、调度，并为日后的历史资料检索、回放等提供服务。用户可以通过系统提供的软件检索界面，对某路或某个时间段的历史监控录像进行检索、回放。依据监控对存取速度和存储量的实际需求来选用存储介质，从而使存储系统的成本得以降低，是合理建设监控存储系统的要求。因为监控数据通常都非常大，而且成像设备提供的数据量往往取决于监控数据的清晰程度、数量和分布情况，所以，监控系统的数据量...
