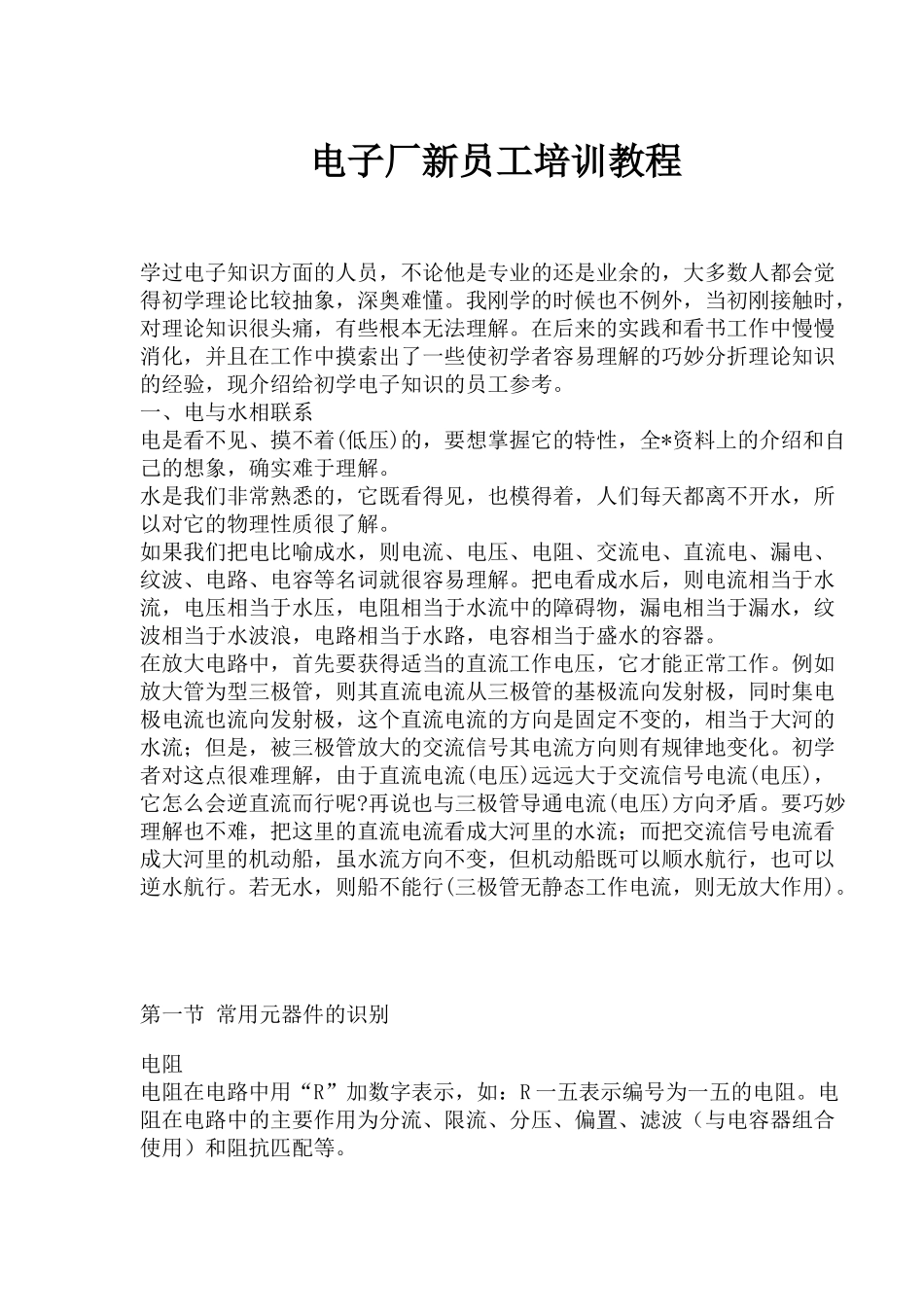

电子厂新员工培训教程学过电子知识方面的人员，不论他是专业的还是业余的，大多数人都会觉得初学理论比较抽象，深奥难懂。我刚学的时候也不例外，当初刚接触时，对理论知识很头痛，有些根本无法理解。在后来的实践和看书工作中慢慢消化，并且在工作中摸索出了一些使初学者容易理解的巧妙分折理论知识的经验，现介绍给初学电子知识的员工参考。一、电与水相联系电是看不见、摸不着(低压)的，要想掌握它的特性，全*资料上的介绍和自己的想象，确实难于理解。水是我们非常熟悉的，它既看得见，也模得着，人们每天都离不开水，所以对它的物理性质很了解。如果我们把电比喻成水，则电流、电压、电阻、交流电、直流电、漏电、纹波、电路、电容等名词就很容易理解。把电看成水后，则电流相当于水流，电压相当于水压，电阻相当于水流中的障碍物，漏电相当于漏水，纹波相当于水波浪，电路相当于水路，电容相当于盛水的容器。在放大电路中，首先要获得适当的直流工作电压，它才能正常工作。例如放大管为型三极管，则其直流电流从三极管的基极流向发射极，同时集电极电流也流向发射极，这个直流电流的方向是固定不变的，相当于大河的水流；但是，被三极管放大的交流信号其电流方向则有规律地变化。初学者对这点很难理解，由于直流电流(电压)远远大于交流信号电流(电压)，它怎么会逆直流而行呢?再说也与三极管导通电流(电压)方向矛盾。要巧妙理解也不难，把这里的直流电流看成大河里的水流；而把交流信号电流看成大河里的机动船，虽水流方向不变，但机动船既可以顺水航行，也可以逆水航行。若无水，则船不能行(三极管无静态工作电流，则无放大作用)。第一节常用元器件的识别电阻电阻在电路中用“R”加数字表示，如：R一五表示编号为一五的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472表示47×102Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例列图如下：比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。这个电阻的阻值就是270000欧，误差是±10%。双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是一五欧，误差是±20%。色环颜色所代表的数字或意义如下图：表6色环颜色所代表的数字或意义色别第一色环最大一位数字第二色环第二位数字第三色环应乘的数第四色环误差2.电路图中电阻器和电位器的单位标注规则。阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注2.7M。阻值在1千欧到100千欧之间，标注单位k。比如5.1千欧，标注5.1k；68千欧，标注68k。阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。比如360千欧，可以标注360k，也可以标注0.36M。阻值在1千欧以下，可以标注单位Ω，也可以不标注。比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。3.电阻的使用常识。要根据电路的要求选用电阻的种类和误差。在一般的电路中，采用误差10%，甚至20%的碳膜电阻就可以了。电阻的额定功率要选用等于实际承受功率1.5~2倍的，才能保证电阻耐用可*。电阻在装入电路之前，要用万用表欧姆档核实它的阻值。安装的时候，要使电阻的类别、阻值等符号容易看到，以便核实电容1.在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。电容器通常叫做电容。电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧*，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。2.常用电容的结构和特点。常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电...
