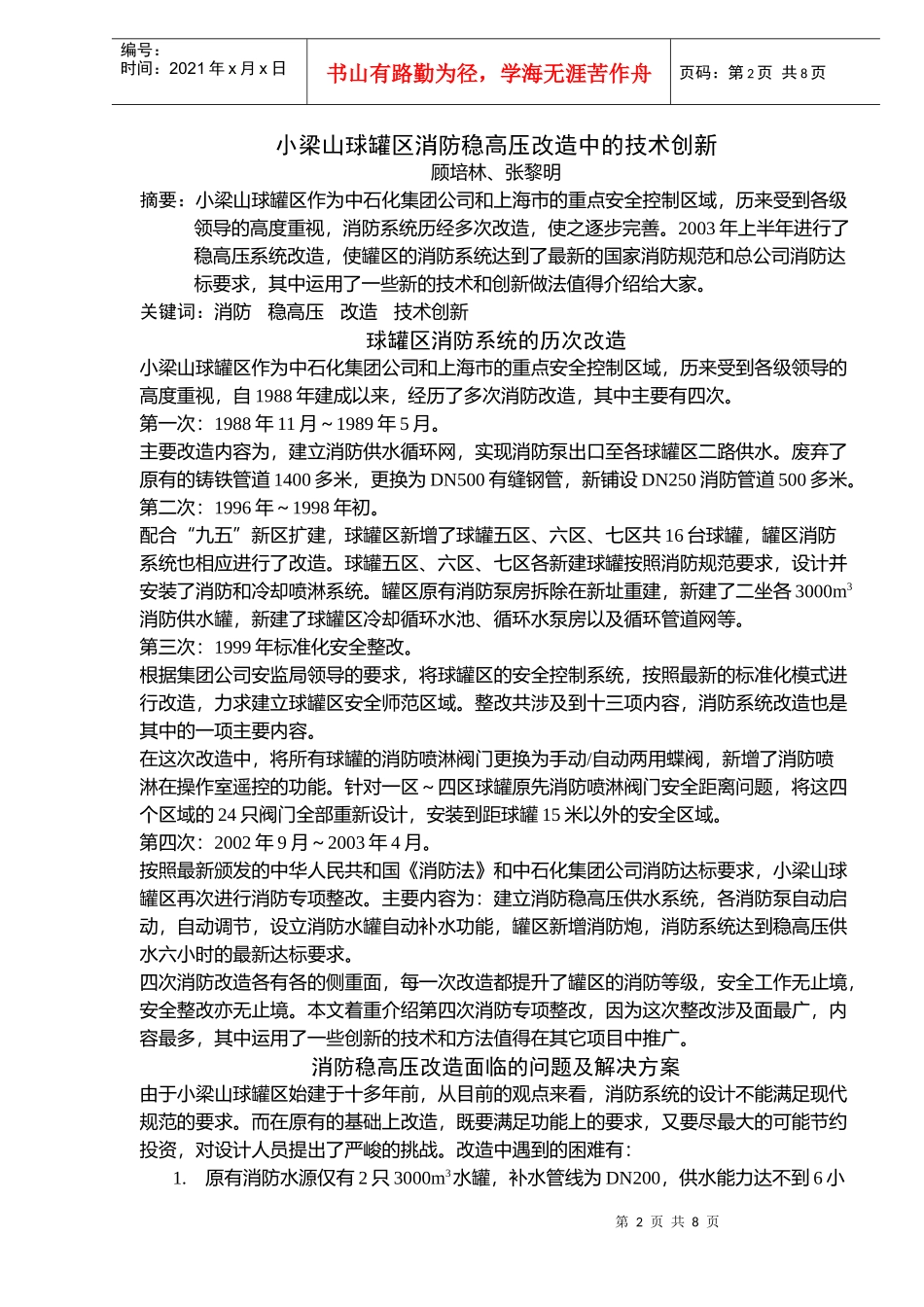

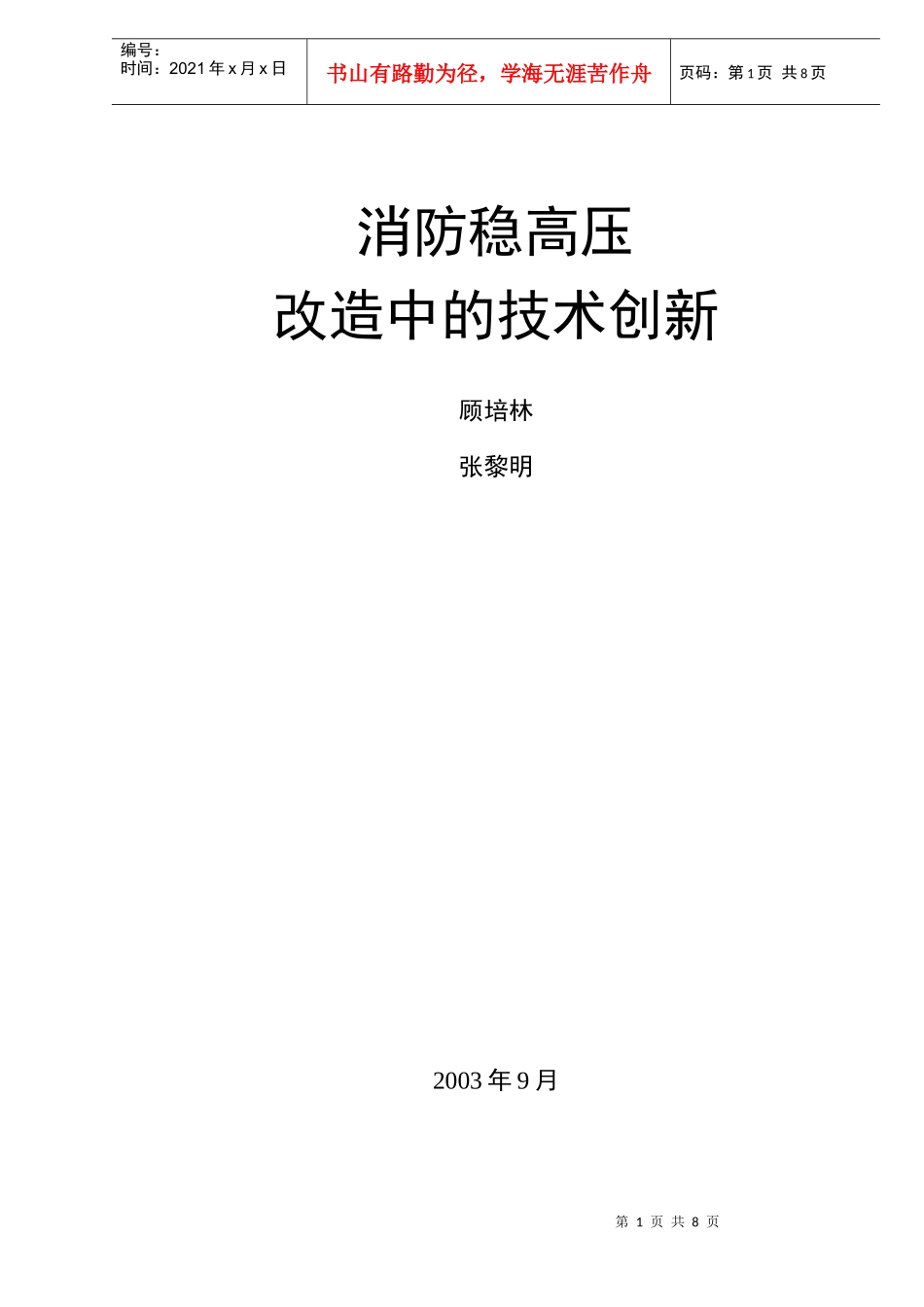

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页消防稳高压改造中的技术创新顾培林张黎明2003年9月第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页小梁山球罐区消防稳高压改造中的技术创新顾培林、张黎明摘要：小梁山球罐区作为中石化集团公司和上海市的重点安全控制区域，历来受到各级领导的高度重视，消防系统历经多次改造，使之逐步完善。2003年上半年进行了稳高压系统改造，使罐区的消防系统达到了最新的国家消防规范和总公司消防达标要求，其中运用了一些新的技术和创新做法值得介绍给大家。关键词：消防稳高压改造技术创新球罐区消防系统的历次改造小梁山球罐区作为中石化集团公司和上海市的重点安全控制区域，历来受到各级领导的高度重视，自1988年建成以来，经历了多次消防改造，其中主要有四次。第一次：1988年11月～1989年5月。主要改造内容为，建立消防供水循环网，实现消防泵出口至各球罐区二路供水。废弃了原有的铸铁管道1400多米，更换为DN500有缝钢管，新铺设DN250消防管道500多米。第二次：1996年～1998年初。配合“九五”新区扩建，球罐区新增了球罐五区、六区、七区共16台球罐，罐区消防系统也相应进行了改造。球罐五区、六区、七区各新建球罐按照消防规范要求，设计并安装了消防和冷却喷淋系统。罐区原有消防泵房拆除在新址重建，新建了二坐各3000m3消防供水罐，新建了球罐区冷却循环水池、循环水泵房以及循环管道网等。第三次：1999年标准化安全整改。根据集团公司安监局领导的要求，将球罐区的安全控制系统，按照最新的标准化模式进行改造，力求建立球罐区安全师范区域。整改共涉及到十三项内容，消防系统改造也是其中的一项主要内容。在这次改造中，将所有球罐的消防喷淋阀门更换为手动/自动两用蝶阀，新增了消防喷淋在操作室遥控的功能。针对一区～四区球罐原先消防喷淋阀门安全距离问题，将这四个区域的24只阀门全部重新设计，安装到距球罐15米以外的安全区域。第四次：2002年9月～2003年4月。按照最新颁发的中华人民共和国《消防法》和中石化集团公司消防达标要求，小梁山球罐区再次进行消防专项整改。主要内容为：建立消防稳高压供水系统，各消防泵自动启动，自动调节，设立消防水罐自动补水功能，罐区新增消防炮，消防系统达到稳高压供水六小时的最新达标要求。四次消防改造各有各的侧重面，每一次改造都提升了罐区的消防等级，安全工作无止境，安全整改亦无止境。本文着重介绍第四次消防专项整改，因为这次整改涉及面最广，内容最多，其中运用了一些创新的技术和方法值得在其它项目中推广。消防稳高压改造面临的问题及解决方案由于小梁山球罐区始建于十多年前，从目前的观点来看，消防系统的设计不能满足现代规范的要求。而在原有的基础上改造，既要满足功能上的要求，又要尽最大的可能节约投资，对设计人员提出了严峻的挑战。改造中遇到的困难有：1.原有消防水源仅有2只3000m3水罐，补水管线为DN200，供水能力达不到6小第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页时和二路供水的要求。建立稳高压系统后，供水矛盾更加突出。2.各球罐虽然分别设计有消防喷淋和冷却喷淋，但是原先的主要管网却是合并的。故改造前消防喷淋和冷却喷淋不能同时使用。建立消防稳高压必须首先将消防和冷却管网分离。3.球罐区消防管道经过多次改扩建，图纸资料残缺不全。特别是地下管道，情况不明，给设计施工带来很多困难。4.原有消防泵房比较狭小，系统压力提高，必须更换消防泵，新增稳压泵，设计上有困难。5.球罐区操作室电脑控制系统已经处于满负荷状态，不能再新增消防控制功能。而要实现消防稳高压必须有一套完整的自动控制系统。针对以上困难，由相关人员组成的项目组进行了多次方案讨论，初步确定后再由厂设计室进行设计。具体解决方案为：1.针对消防水源供水不足，设计中新铺设DN300连通管道约200米，利用球罐区原有的冷却喷淋循环水收集输送系统，通过冷却喷淋泵将循环水池中的水送入消防水罐。使得消防过程中，通过下水道流...
