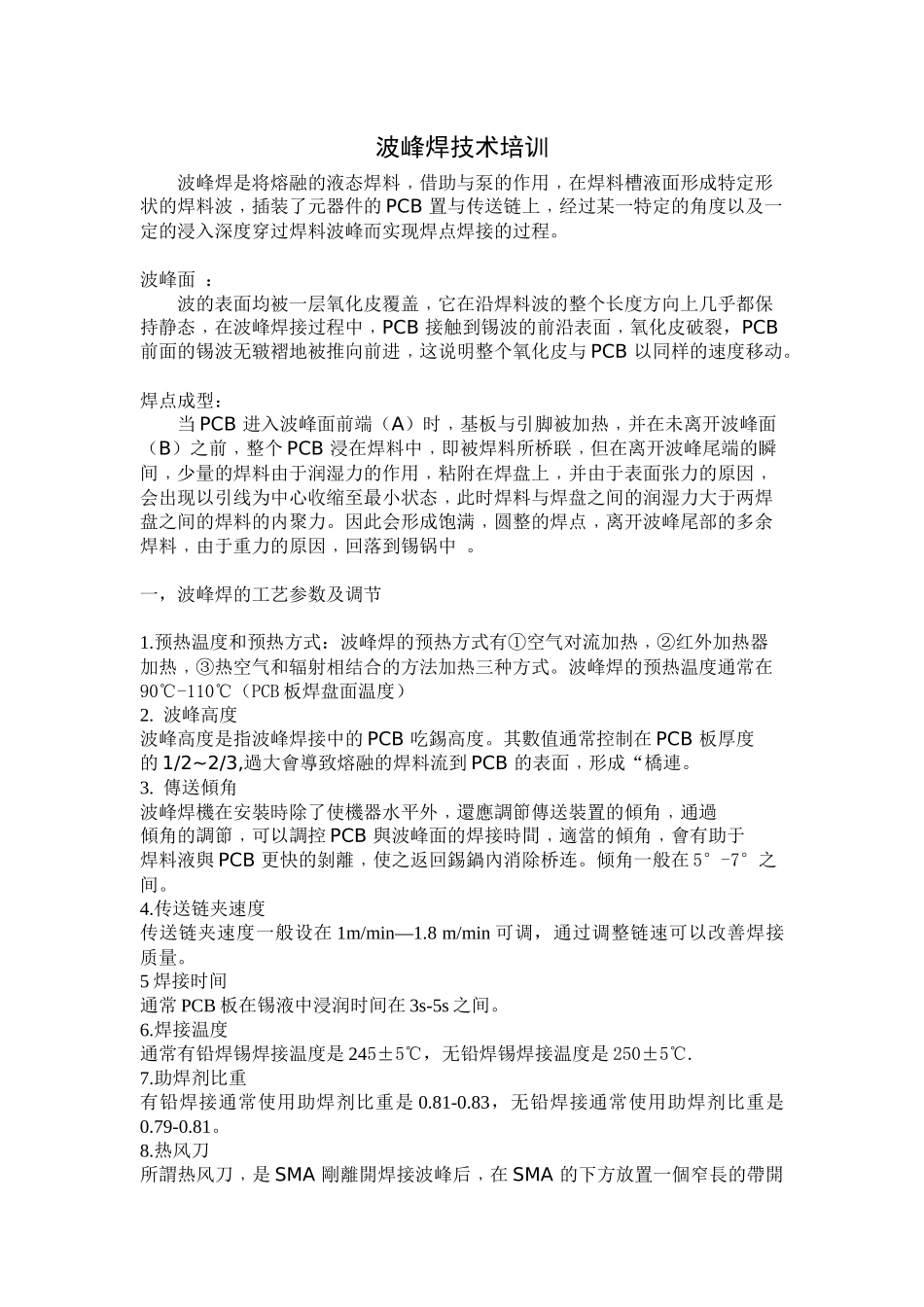

波峰焊技术培训波峰焊是将熔融的液态焊料﹐借助与泵的作用﹐在焊料槽液面形成特定形状的焊料波﹐插装了元器件的PCB置与传送链上﹐经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。波峰面：波的表面均被一层氧化皮覆盖﹐它在沿焊料波的整个长度方向上几乎都保持静态﹐在波峰焊接过程中﹐PCB接触到锡波的前沿表面﹐氧化皮破裂，PCB前面的锡波无皲褶地被推向前进﹐这说明整个氧化皮与PCB以同样的速度移动。焊点成型：当PCB进入波峰面前端（A）时﹐基板与引脚被加热﹐并在未离开波峰面（B）之前﹐整个PCB浸在焊料中﹐即被焊料所桥联﹐但在离开波峰尾端的瞬间﹐少量的焊料由于润湿力的作用﹐粘附在焊盘上﹐并由于表面张力的原因﹐会出现以引线为中心收缩至最小状态﹐此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。因此会形成饱满﹐圆整的焊点﹐离开波峰尾部的多余焊料﹐由于重力的原因﹐回落到锡锅中。一，波峰焊的工艺参数及调节1.预热温度和预热方式：波峰焊的预热方式有①空气对流加热﹐②红外加热器加热﹐③热空气和辐射相结合的方法加热三种方式。波峰焊的预热温度通常在90℃-110℃（PCB板焊盘面温度）2.波峰高度波峰高度是指波峰焊接中的PCB吃錫高度。其數值通常控制在PCB板厚度的1/2~2/3,過大會導致熔融的焊料流到PCB的表面﹐形成“橋連。3.傳送傾角波峰焊機在安裝時除了使機器水平外﹐還應調節傳送裝置的傾角﹐通過傾角的調節﹐可以調控PCB與波峰面的焊接時間﹐適當的傾角﹐會有助于焊料液與PCB更快的剝離﹐使之返回錫鍋內消除桥连。倾角一般在5°-7°之间。4.传送链夹速度传送链夹速度一般设在1m/min—1.8m/min可调，通过调整链速可以改善焊接质量。5焊接时间通常PCB板在锡液中浸润时间在3s-5s之间。6.焊接温度通常有铅焊锡焊接温度是245±5℃，无铅焊锡焊接温度是250±5℃.7.助焊剂比重有铅焊接通常使用助焊剂比重是0.81-0.83，无铅焊接通常使用助焊剂比重是0.79-0.81。8.热风刀所謂热风刀﹐是SMA剛離開焊接波峰后﹐在SMA的下方放置一個窄長的帶開口的“腔體”﹐窄長的腔體能吹出熱氣流﹐尤如刀狀﹐故稱“热风刀”，热风刀的作用是消除高密度SMA装联的桥连。二，波峰焊接质量缺陷分析:1.沾锡不良POORWETTING:这种情况是不可接受的缺点,在焊点上只有部分沾锡.分析其原因及改善方式如下:1-1.外界的污染物如油,脂,腊等,此类污染物通常可用溶剂清洗,此类油污有时是在印刷防焊剂时沾上的.1-2.SILICONOIL通常用于脱模及润滑之用,通常会在基板及零件脚上发现,而SILICONOIL不易清理,因之使用它要非常小心尤其是当它做抗氧化油常会发生问题,因它会蒸发沾在基板上而造成沾锡不良.1-3.常因贮存状况不良或基板制程上的问题发生氧化,而助焊剂无法去除时会造成沾锡不良,过二次锡或可解决此问题.1-4.沾助焊剂方式不正确,造成原因为发泡气压不稳定或不足,致使泡沫高度不稳或不均匀而使基板部分没有沾到助焊剂.1-5.吃锡时间不足或锡温不足会造成沾锡不良,因为熔锡需要足够的温度及时间WETTING,通常焊锡温度应高于熔点温度50℃至80℃之间,沾锡总时间约3秒.调整锡膏粘度。2.局部沾锡不良：此一情形与沾锡不良相似,不同的是局部沾锡不良不会露出铜箔面,只有薄薄的一层锡无法形成饱满的焊点.3.冷焊或焊点不亮：焊点看似碎裂,不平,大部分原因是零件在焊锡正要冷却形成焊点时振动而造成,注意锡炉输送是否有异常振动.4.焊点破裂：此一情形通常是焊锡,基板,导通孔,及零件脚之间膨胀系数,未配合而造成,应在基板材质,零件材料及设计上去改善.5.焊点锡量太大：通常在评定一个焊点,希望能又大又圆又胖的焊点,但事实上过大的焊点对导电性及抗拉强度未必有所帮助.5-1.锡炉输送角度不正确会造成焊点过大,倾斜角度由5到7度依基板设计方式角度越大沾锡越薄角度越小沾锡越厚.5-2.提高锡槽温度,加长焊锡时间,使多余的锡再回流到锡槽.5-3.提高预热温度,可减少基板沾锡所需热量,曾加助焊效果.5-4.改变助焊剂比重,略为降低助焊剂比重,通常比重越高吃锡越厚也越易短路,比重越低吃锡越薄但越易造成锡桥,锡尖.6.锡尖(冰柱)：此一问题通常发生在DIP或WIVE的焊接制程上,在零件脚顶端或...
