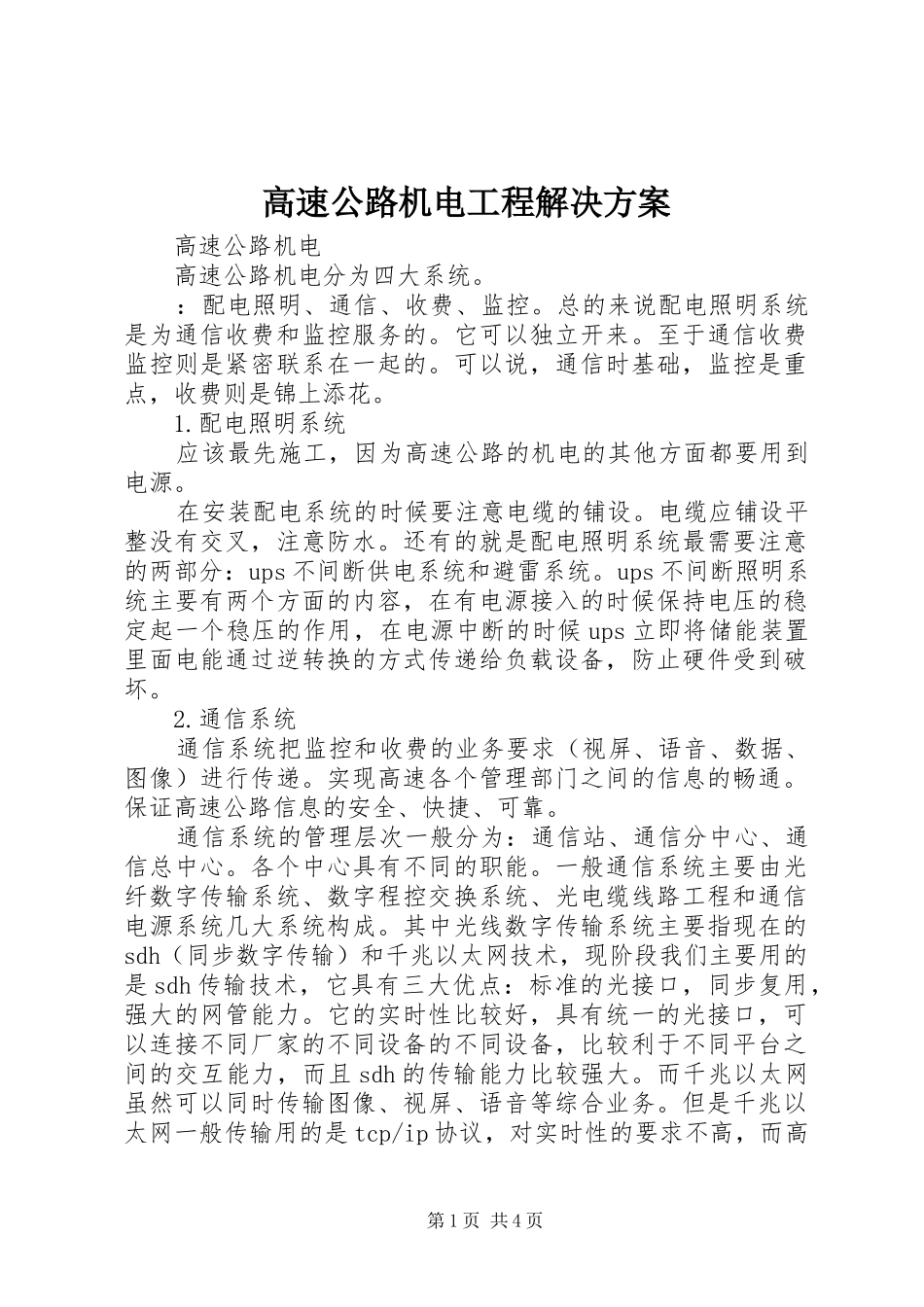

高速公路机电工程解决实施方案 _第1页
1/4
高速公路机电工程解决实施方案 _第2页
2/4
高速公路机电工程解决实施方案 _第3页
3/4
高速公路机电工程解决方案高速公路机电高速公路机电分为四大系统。:配电照明、通信、收费、监控。总的来说配电照明系统是为通信收费和监控服务的。它可以独立开来。至于通信收费监控则是紧密联系在一起的。可以说,通信时基础,监控是重点,收费则是锦上添花。1.配电照明系统应该最先施工,因为高速公路的机电的其他方面都要用到电源。在安装配电系统的时候要注意电缆的铺设。电缆应铺设平整没有交叉,注意防水。还有的就是配电照明系统最需要注意的两部分:ups不间断供电系统和避雷系统。ups不间断照明系统主要有两个方面的内容,在有电源接入的时候保持电压的稳定起一个稳压的作用,在电源中断的时候ups立即将储能装置里面电能通过逆转换的方式传递给负载设备,防止硬件受到破坏。2.通信系统通信系统把监控和收费的业务要求(视屏、语音、数据、图像)进行传递。实现高速各个管理部门之间的信息的畅通。保证高速公路信息的安全、快捷、可靠。通信系统的管理层次一般分为:通信站、通信分中心、通信总中心。各个中心具有不同的职能。一般通信系统主要由光纤数字传输系统、数字程控交换系统、光电缆线路工程和通信电源系统几大系统构成。其中光线数字传输系统主要指现在的sdh(同步数字传输)和千兆以太网技术,现阶段我们主要用的是sdh传输技术,它具有三大优点:标准的光接口,同步复用,强大的网管能力。它的实时性比较好,具有统一的光接口,可以连接不同厂家的不同设备的不同设备,比较利于不同平台之间的交互能力,而且sdh的传输能力比较强大。而千兆以太网虽然可以同时传输图像、视屏、语音等综合业务。但是千兆以太网一般传输用的是tcp/ip协议,对实时性的要求不高,而高第1页共4页速公路通信系统对实时性的要求是很高的。如果加入实时性传输协议rtp的话也可以满足。数字程控交换系统,实际上通信站的数字程控交换系统就相当于一个小型的电信局。数字程控交换系统可以提供传统的语音业务。比如说隧道内的紧急电话系统。光电缆工程。高速公路通信系统施工过程中要有大量的光电缆铺设,铺设电缆要有许多注意事项。比如说光线不能弯折,注意光线的防水,还有光线的熔接技术等等。此外在高速公路通路通信的通信站内也必须有ups不间断电源系统。以保证通信系统以及各种通信设备时刻正常工作。在干道上传输在采用sdh同步数字传输技术,在光线的两端连接的数字光端机,它能将活动图像压缩成数据流直接通过光纤传输。长距离光纤传输还需要在干路上添加中继器用以解决信号的衰落问题。3.监控系统监控系统是机电工程建设中最为繁琐的一个环节。监控系统的目的是为了保证交通的安全,交通的畅通,以及路面设施的完好。按管理层次来说一般分为:监控前端设备,收费站监控室,路段分中心,省监控中心。监控系统可以分为信息采集子系统和交通信息管理子系统。信息采集子系统就是指一系列的外接设备,外接设备一般分为路段设备、隧道设备。路段设备有车辆检测器、气象检测器、信息发布屏、遥控摄像机。车辆检测器包括像微波测量检测器、视频车辆检测器,主要用来检测车到的车的流量车速以及车到占用率。气象检测器包括各种传感器(温度、适度、风力、风向、雨量、能见度),通过信息发布屏及时为运营管理者和使用者提供准确的天气信息,以保证交通的安全和通畅。遥控摄像机负责采集路面的各种信息。隧道内设备则包括环境检测器、交通控制子系统、火灾检测报警子系统、通风照明子系统、应急电话系统。这都是源于隧道的特殊状况。交通信息管理子系统包括监控中心计算机网络系统、闭路第2页共4页电视监视系统、不间断电源系统。交通信息管理子系统的核心是监控中心计算机网络:交通监控计算机,负责外场信息收集的通信计算机,负责图像处理并控制的大屏显示的计算机。其中交通监控计算机可以根据此时路面的畅通状况,选择关闭匝道来调整车的流量。目前高速公路监控系统还是存在着这样那样的一些问题,这些问题主要体现传输能力和交互能力方面。目前闭路电视子系统所采集的图像视屏大多只能以模拟的形式传输,虽然有些新建的路段采用数字传输方式,但是传输距离受限,且应用范围受限,一般只...
