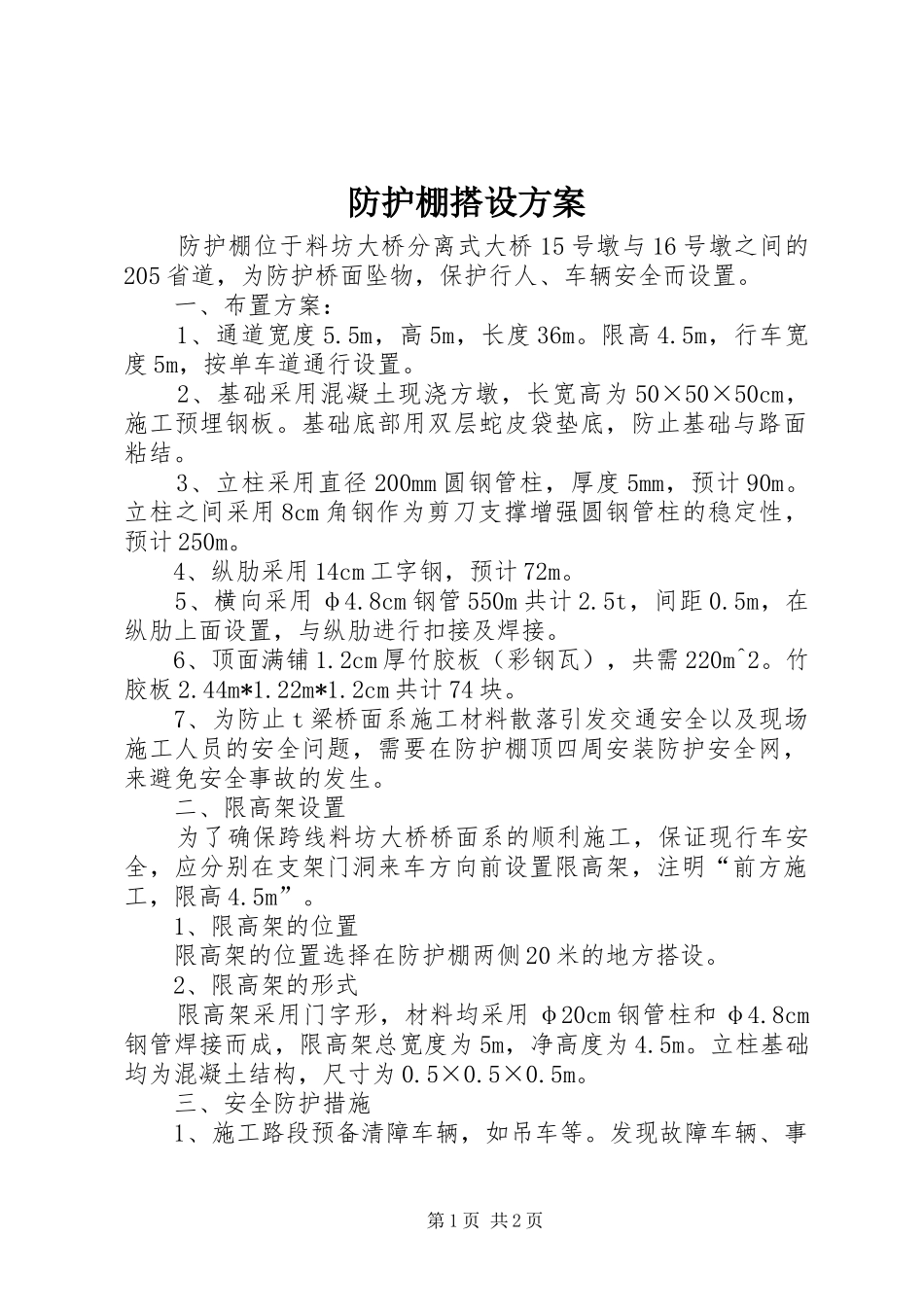

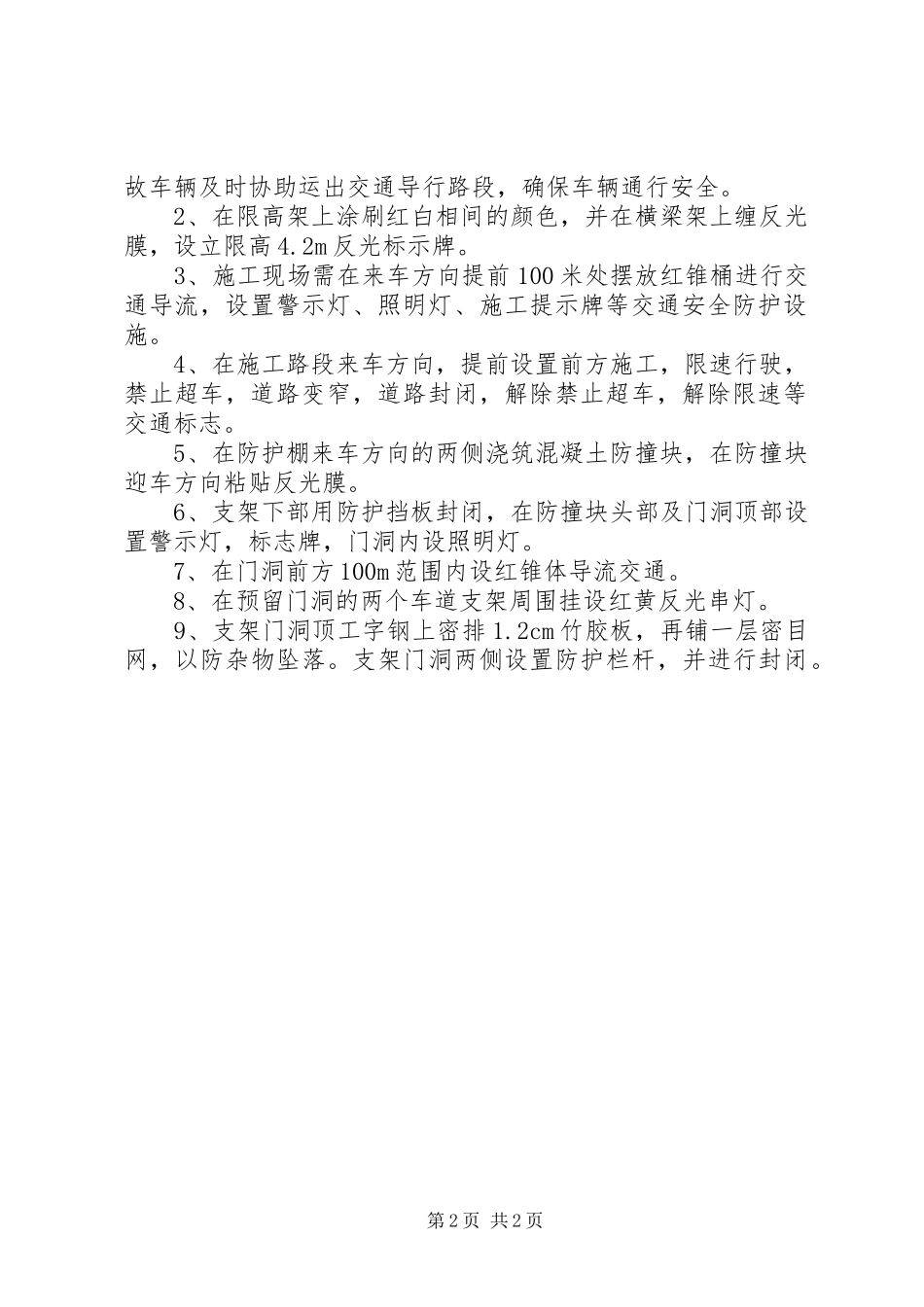

防护棚搭设方案防护棚位于料坊大桥分离式大桥15号墩与16号墩之间的205省道，为防护桥面坠物，保护行人、车辆安全而设置。一、布置方案：1、通道宽度5.5m，高5m，长度36m。限高4.5m，行车宽度5m，按单车道通行设置。2、基础采用混凝土现浇方墩，长宽高为50×50×50cm，施工预埋钢板。基础底部用双层蛇皮袋垫底，防止基础与路面粘结。3、立柱采用直径200mm圆钢管柱，厚度5mm，预计90m。立柱之间采用8cm角钢作为剪刀支撑增强圆钢管柱的稳定性，预计250m。4、纵肋采用14cm工字钢，预计72m。5、横向采用φ4.8cm钢管550m共计2.5t，间距0.5m，在纵肋上面设置，与纵肋进行扣接及焊接。6、顶面满铺1.2cm厚竹胶板（彩钢瓦），共需220m^2。竹胶板2.44m*1.22m*1.2cm共计74块。7、为防止t梁桥面系施工材料散落引发交通安全以及现场施工人员的安全问题，需要在防护棚顶四周安装防护安全网，来避免安全事故的发生。二、限高架设置为了确保跨线料坊大桥桥面系的顺利施工，保证现行车安全，应分别在支架门洞来车方向前设置限高架，注明“前方施工，限高4.5m”。1、限高架的位置限高架的位置选择在防护棚两侧20米的地方搭设。2、限高架的形式限高架采用门字形，材料均采用φ20cm钢管柱和φ4.8cm钢管焊接而成，限高架总宽度为5m，净高度为4.5m。立柱基础均为混凝土结构，尺寸为0.5×0.5×0.5m。三、安全防护措施1、施工路段预备清障车辆，如吊车等。发现故障车辆、事第1页共2页故车辆及时协助运出交通导行路段，确保车辆通行安全。2、在限高架上涂刷红白相间的颜色，并在横梁架上缠反光膜，设立限高4.2m反光标示牌。3、施工现场需在来车方向提前100米处摆放红锥桶进行交通导流，设置警示灯、照明灯、施工提示牌等交通安全防护设施。4、在施工路段来车方向，提前设置前方施工，限速行驶，禁止超车，道路变窄，道路封闭，解除禁止超车，解除限速等交通标志。5、在防护棚来车方向的两侧浇筑混凝土防撞块，在防撞块迎车方向粘贴反光膜。6、支架下部用防护挡板封闭，在防撞块头部及门洞顶部设置警示灯，标志牌，门洞内设照明灯。7、在门洞前方100m范围内设红锥体导流交通。8、在预留门洞的两个车道支架周围挂设红黄反光串灯。9、支架门洞顶工字钢上密排1.2cm竹胶板，再铺一层密目网，以防杂物坠落。支架门洞两侧设置防护栏杆，并进行封闭。第2页共2页
