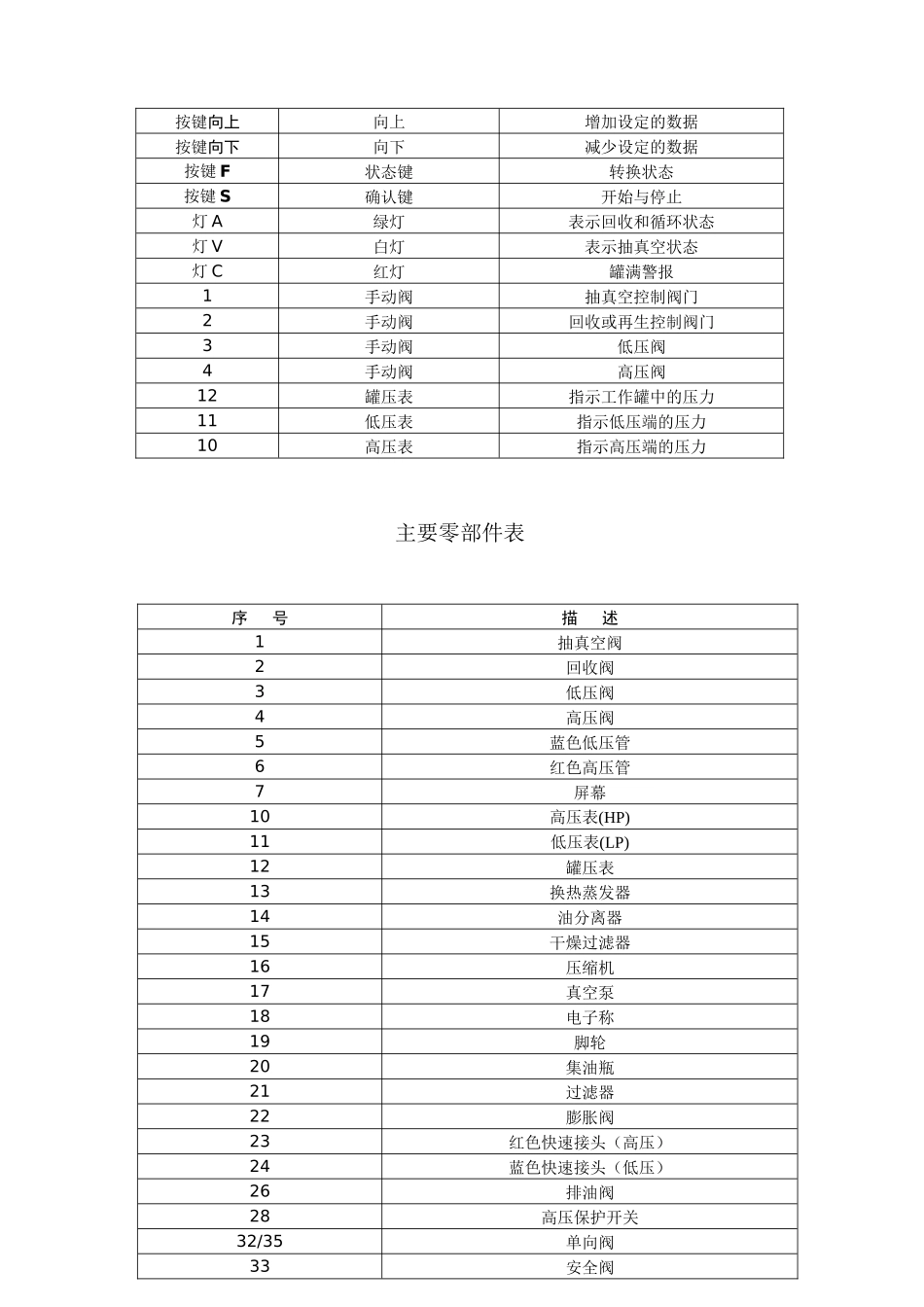

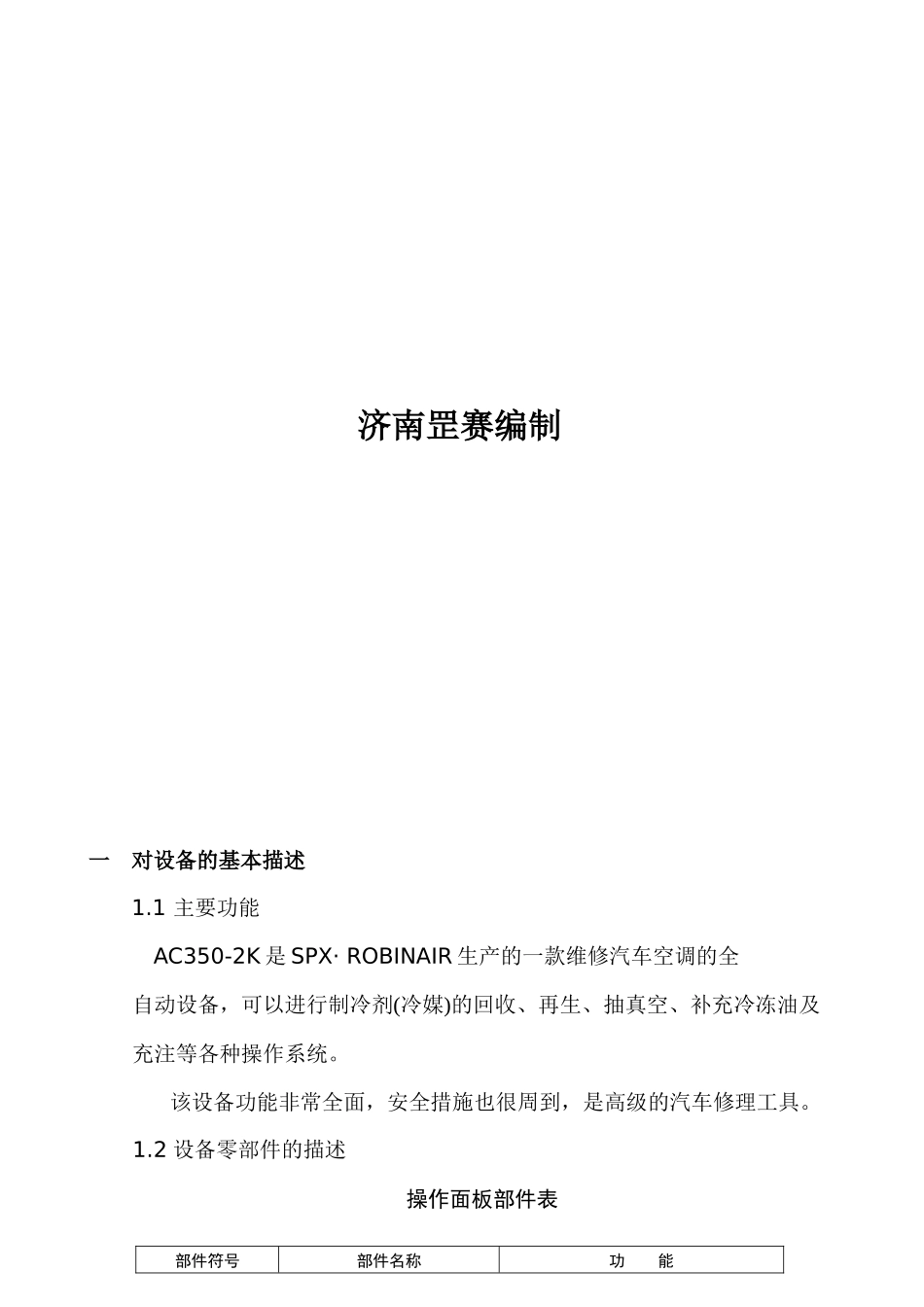

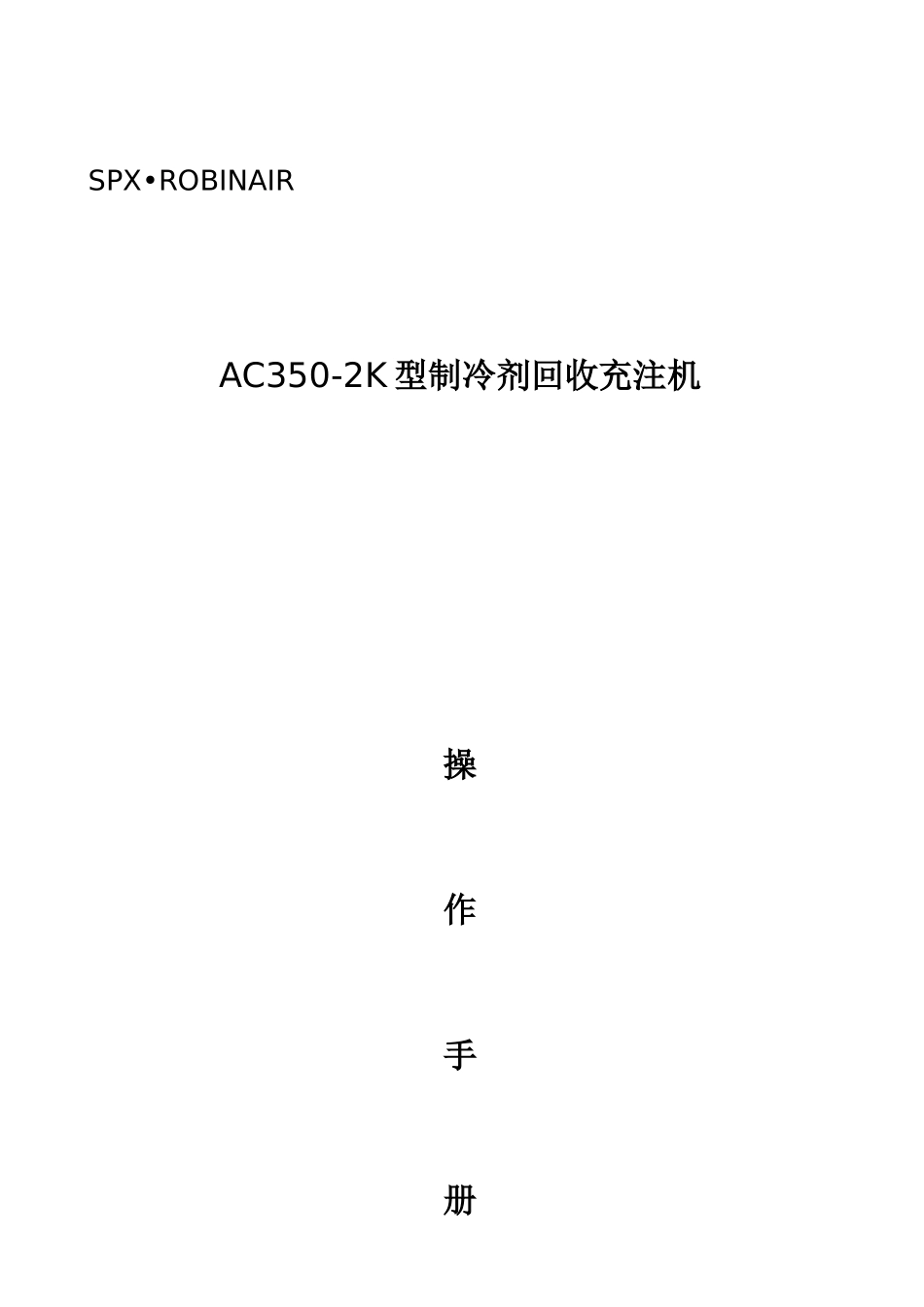

SPX•ROBINAIRAC350-2K型制冷剂回收充注机操作手册济南罡赛编制一对设备的基本描述1.1主要功能AC350-2K是SPX·ROBINAIR生产的一款维修汽车空调的全自动设备，可以进行制冷剂(冷媒)的回收、再生、抽真空、补充冷冻油及充注等各种操作系统。该设备功能非常全面，安全措施也很周到，是高级的汽车修理工具。1.2设备零部件的描述操作面板部件表部件符号部件名称功能按键向上向上增加设定的数据按键向下向下减少设定的数据按键F状态键转换状态按键S确认键开始与停止灯A绿灯表示回收和循环状态灯V白灯表示抽真空状态灯C红灯罐满警报1手动阀抽真空控制阀门2手动阀回收或再生控制阀门3手动阀低压阀4手动阀高压阀12罐压表指示工作罐中的压力11低压表指示低压端的压力10高压表指示高压端的压力主要零部件表序号描述1抽真空阀2回收阀3低压阀4高压阀5蓝色低压管6红色高压管7屏幕10高压表(HP)11低压表(LP)12罐压表13换热蒸发器14油分离器15干燥过滤器16压缩机17真空泵18电子称19脚轮20集油瓶21过滤器22膨胀阀23红色快速接头（高压）24蓝色快速接头（低压）26排油阀28高压保护开关32/35单向阀33安全阀34制冷剂工作罐36注油阀38注油瓶39/40连接工作罐的管子43排空气阀OUT-C/D充注电磁阀1.3名词解释A/C系统（或系统）：被本机服务的对象，一般为汽车空调以及其它往复式制冷空调系统。设备：制冷剂回收、再生、再充注机（本机AC350-2K）。工作罐：专门为设备配置的可重复使用的制冷剂罐。源罐：储存有新制冷剂的制冷剂罐。1.4技术参数制冷剂R134A充注精度±10克工作罐容量12kg尺寸1100×600×600厘米重量70kg电源230V/50HZ900W噪音≤54分贝二操作2.1拆开设备包装检查其配件★操作手册★真空泵油瓶★两个转换接头★集油杯一个2.2向工作罐中加入制冷剂准备工作罐1、对工作罐抽真空⑴提起拉环，排放掉工作罐中的氦气。⑵将蓝色液管从工作罐上拆下，拧下低压软管的快速接头，将低压软管拧在工作罐上，打开工作罐上的红、蓝色阀门。⑶接上电源，按动“F”键，直到“V”灯闪烁。⑷按“S”键，启动抽真空泵，然后打开控制面板上的抽真空阀和低压阀。⑸当真空泵运行大约5分钟后，关闭工作罐的红、蓝色阀，关闭控制面板上的抽真空阀和低压阀，按“S”键大约四秒钟，停止抽真空操作。⑹将低压软管从工作罐上拆下，拧上蓝色液管，打开红、蓝色阀。2、向工作罐中添加制冷剂⑴完成抽真空操作后，将低压软管接到源罐上，打开源罐阀门，将其倒置。⑵按“F”键，直到“A”灯闪烁，按“S”键启动回收程序。⑶打开控制面板上的回收阀和低压阀，屏幕显示工作罐中已回收的制冷剂的重量。⑷工作罐中至少应有3kg的制冷剂，按“S”键，停止回收操作。⑸关闭控制面板上的回收阀与低压阀，关闭源罐阀门，拆下低压软管。⑹倒罐操作结束。本设备的操作方法非常简单，将设备的插头与电源相连后，在控制面板的屏幕上将显示工作罐中的制冷剂重量。本机的各种工作程序被归纳成四种工作状态，执行某项任务需先选定其工作状态。四种工作状态为回收，抽真空，补油和充注，并通过程序选择区上的四个提示灯来表示当前所处的状态。按一下状态转换键，屏幕上方的回收指示灯闪动，表示本设备处于回收状态，不断按动状态转换键，屏幕上方的指示灯依次在抽真空，补油，充注和回收的标志上闪动，当您需要的状态指示灯闪动时，请停止按状态转换键，本机的状态将停留在您所选择的位置上。选择好工作状态后，按动屏幕旁边的上下选择键，选择目前工作状态下的数值参数。按启动/停止键开始执行程序，然后打开与所选程序相对应的控制阀。2.3回收制冷剂注意：在回收制冷剂以前，启动空调系统运行几分钟，以便于回收时将杂质和油带出。1、将高、低压软管或其中一根连在汽车空调系统上(根据空调系统的要求而选定)，打开快速接头阀门。2、打开控制面板上的高、低压阀或其中一个。高、低压力表显示系统压力。3、按动“F”键，直到A灯显烁，此时屏幕显示系统所能回收的最大制冷剂量，按动上、下键，可以设定所要回收的制冷剂量。4、按动“S”键，屏幕显示工作罐中的制冷剂量，在任何时候，工作罐中都应保持3kg的制冷剂量，否则系统将无法正常工作。5、按动“S...
