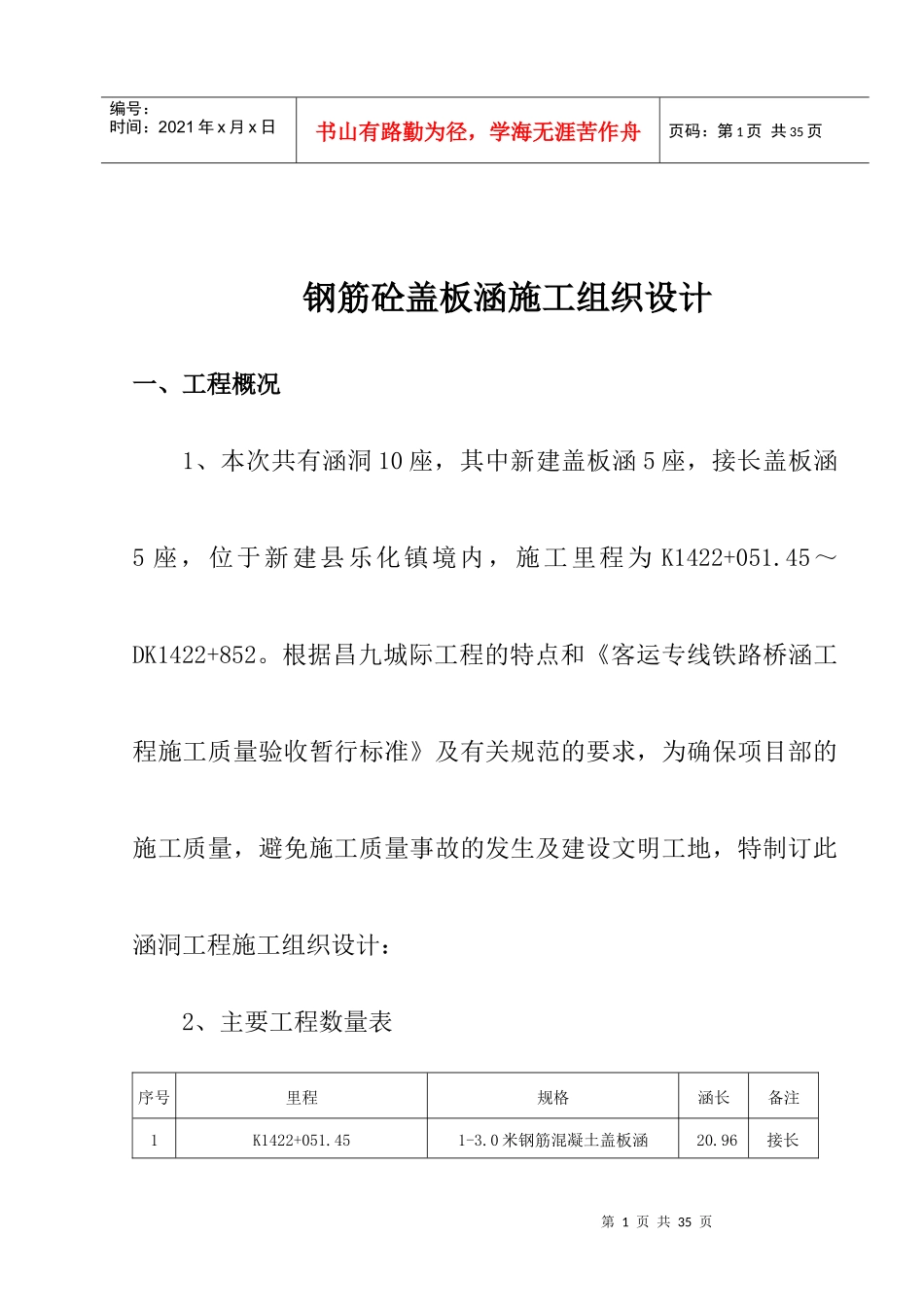

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页钢筋砼盖板涵施工组织设计一、工程概况1、本次共有涵洞10座，其中新建盖板涵5座，接长盖板涵5座，位于新建县乐化镇境内，施工里程为K1422+051.45～DK1422+852。根据昌九城际工程的特点和《客运专线铁路桥涵工程施工质量验收暂行标准》及有关规范的要求，为确保项目部的施工质量，避免施工质量事故的发生及建设文明工地，特制订此涵洞工程施工组织设计：2、主要工程数量表序号里程规格涵长备注1K1422+051.451-3.0米钢筋混凝土盖板涵20.96接长第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页2K1422+177.61-1.5米钢筋混凝土盖板涵3.81接长3DK1422+2501-1.5米钢筋混凝土盖板涵40.14新建4DK1422+3601-1.5米钢筋混凝土盖板涵48.23新建5K1422+3761-1.5米钢筋混凝土盖板涵7.12接长6DK1422+4602-2.5米钢筋混凝土盖板涵45.20新建7K1422+695.51-1.5米钢筋混凝土盖板涵1.78接长8DK1422+7802-6.0米钢筋混凝土盖板涵36.11新建9K1422+845.51-1.5米钢筋混凝土盖板涵5.06接长10DK1422+8521-1.5米钢筋混凝土盖板涵50.01新建3、主要施工设备及人员安排①、为保证涵洞工程按时、优质、高效的完成，我部组织了一批精干施工管理人员及业务精、素质高施工队伍进行施工；项目部驻地设于新建县乐化镇内。项目经理1人，项目总工程师1人,项目副经理4人，四部一室负责人各1人。各专业技术人员及管理人员计50人。（组织机构见后图）组织机构框图表2-1第3页共35页第2页共35页项目经理、党工委书记付琪生副总工程师谢河北综合办主任霍发军（兼）计财部长徐青松安质部长毛雪波物设部长陈小武总工程师王小兵副经理霍发军副经理徐建平副经理孙思文党工委副书记吴明俊副经理程先荣工程部长江泉征迁办主任崔成昆试验室主任李福明桥涵作业一队桥涵作业二队桥涵作业三队制梁场路基作业一队路基作业二队路基作业三队综合作业二队综合作业一队编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页②、主要施工机械设备表二、准备工作1、施工力量准备：根据施工生产的任务安排，涵洞由桥涵三队施工，计划投入劳力50人，安排管理及专业技术人员6人。2、技术准备⑴、将施工中要采用的施工图、参考资料及施工规范验收标序号名称规格型号数量（台）属性1挖掘机CAT320B3租用2砂浆搅拌机HJ2003租用3运料车6租用4钢筋对焊机UN-351租用5电焊机BX3302租用6钢筋切断机GJ-401租用7钢筋弯曲机WG-401租用8钢筋调直机GT14-141租用9第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页准及时发到有关人员手中，并将各种施工记录、质量记录表格配备齐全。⑵、现场技术人员进行放样测量工作。3、临时设施和设备准备⑴、施工用砼采用砼运输车供应。⑵、地表水和地下水较为丰富，能满足桥涵施工用水的需要。⑶、施工用电就近搭火取电，其他施工用设备见上表。三、材料要求1、片石：形状不受限制，但其中部厚度不得小于20cm。用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于20cm。主体工程片石强度不应小于40MU，用于附属工程的片石不应小于MU30；第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页2、水泥进场后必须按要求做好二次试验后方可使用。3、砂浆：施工时应严格按施工配合比施工，搅拌采用机械搅拌，严禁作业队采用人工搅拌。四、施工方法和方案4.1测量放线4.1.1获得导线资料及施工图纸后，由专业技术人员进行复测，并根据设计资料对线路计算坐标，施工技术部长进行复核后交项目总工程师审核后方可使用，如有问题向上报送。施工中的水准测量及导线测量必须有二人复核，无误后方可施工。4.1.2项目部下发给作业队的施工图纸及技术资料，作业队的管点技术员及其他技术人员对施工图纸进一步复核，并进行现第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学...
