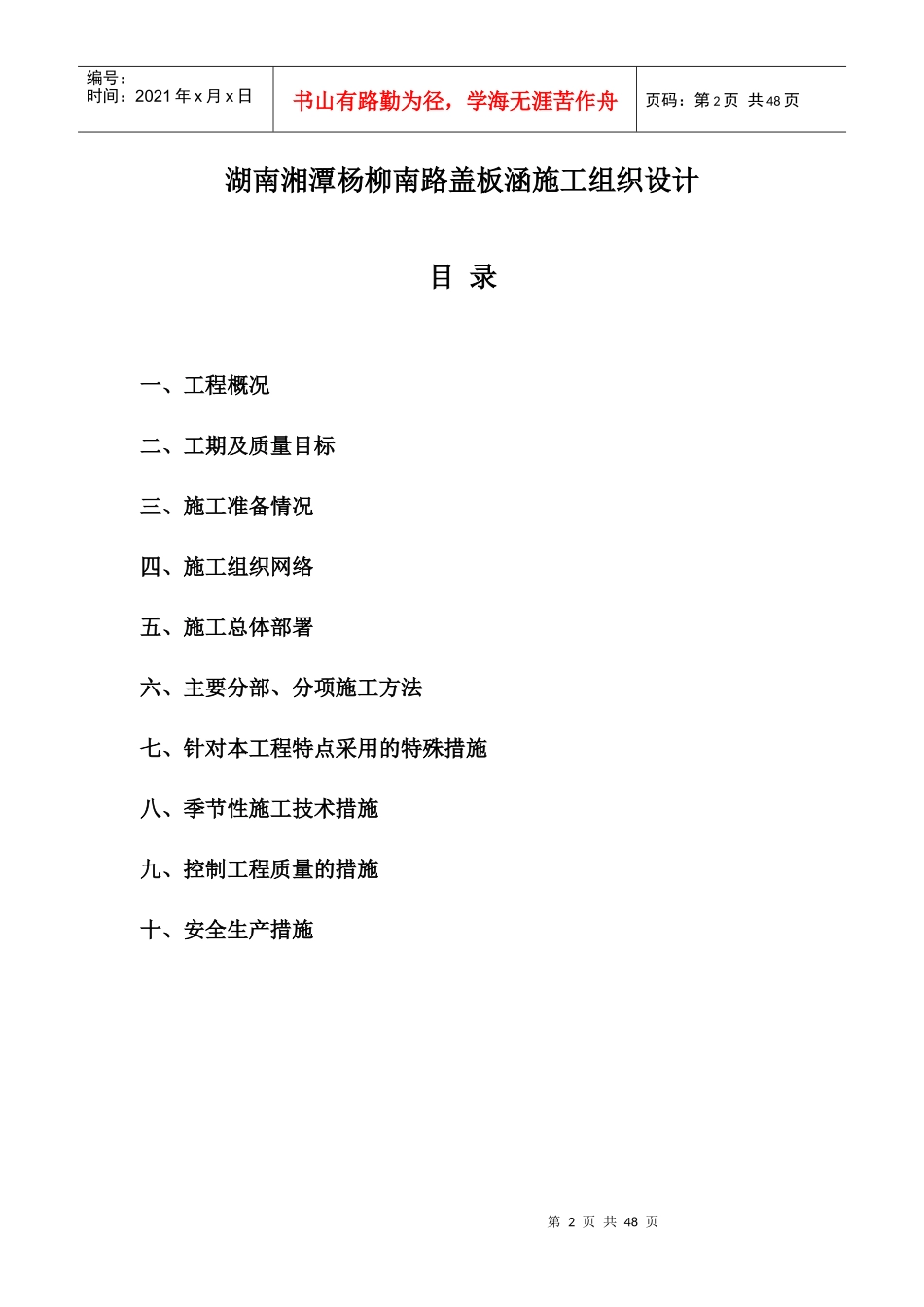

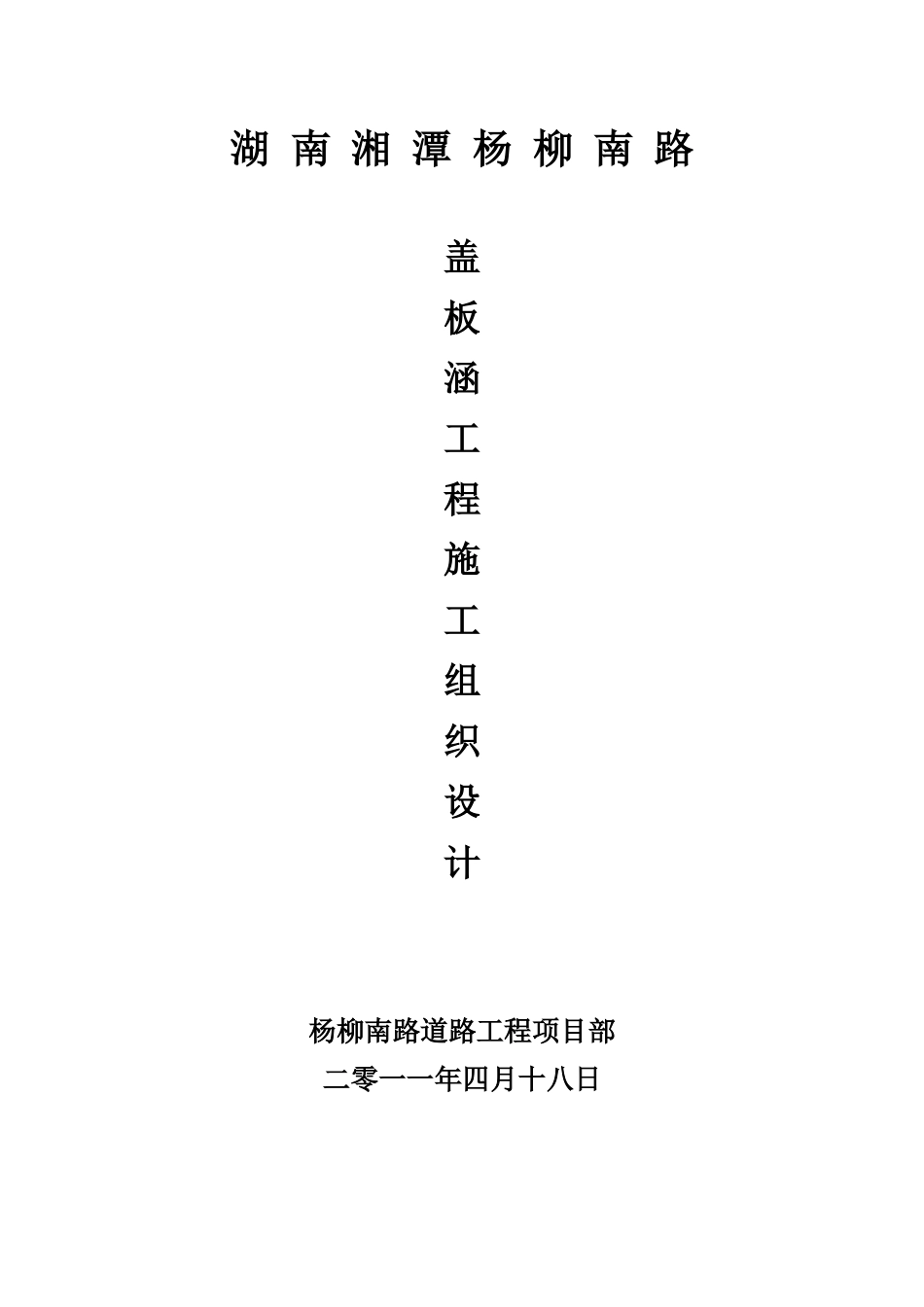

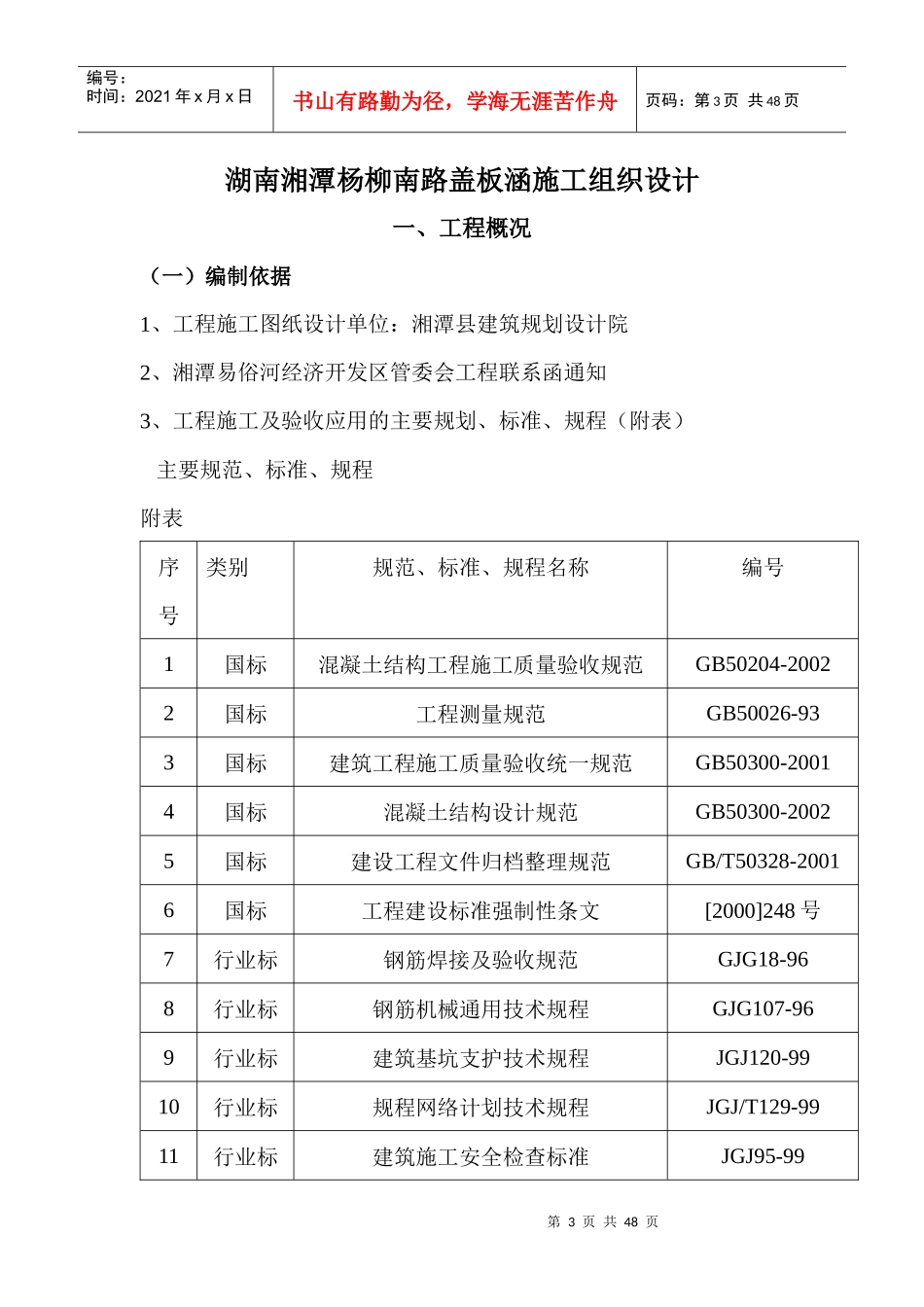

湖南湘潭杨柳南路盖板涵工程施工组织设计杨柳南路道路工程项目部二零一一年四月十八日第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共48页湖南湘潭杨柳南路盖板涵施工组织设计目录一、工程概况二、工期及质量目标三、施工准备情况四、施工组织网络五、施工总体部署六、主要分部、分项施工方法七、针对本工程特点采用的特殊措施八、季节性施工技术措施九、控制工程质量的措施十、安全生产措施第3页共48页第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共48页湖南湘潭杨柳南路盖板涵施工组织设计一、工程概况(一)编制依据1、工程施工图纸设计单位:湘潭县建筑规划设计院2、湘潭易俗河经济开发区管委会工程联系函通知3、工程施工及验收应用的主要规划、标准、规程(附表)主要规范、标准、规程附表序号类别规范、标准、规程名称编号1国标混凝土结构工程施工质量验收规范GB50204-20022国标工程测量规范GB50026-933国标建筑工程施工质量验收统一规范GB50300-20014国标混凝土结构设计规范GB50300-20025国标建设工程文件归档整理规范GB/T50328-20016国标工程建设标准强制性条文[2000]248号7行业标钢筋焊接及验收规范GJG18-968行业标钢筋机械通用技术规程GJG107-969行业标建筑基坑支护技术规程JGJ120-9910行业标规程网络计划技术规程JGJ/T129-9911行业标建筑施工安全检查标准JGJ95-99第4页共48页第3页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共48页(二)工程的地理位置盖板涵工程位于杨柳南路道路工程K0+940处(三)工程建筑规模1、工程建筑规模本位于杨柳南路K0+940处,墙身、基础、底板采用素砼结构。强度等级C25,盖板为现浇钢筋混凝土结构,强度等级C30进出水口采用M75浆砌片石,八字墙体。2、工程尺寸盖板涵工程长76.2米净宽3.40米高2.50米。3、设计单位湘潭县建筑规划设计院(四)工程建筑概况1、平面功能单孔:为排水涵洞2、坡面设计盖板涵工程净宽3.4m净高2.5米墙身厚0.75米基础为1.65×1.20m盖板涵现浇钢筋混凝土盖板厚0.30m(五)工程地质概况根据地质勘察的相关文件资料及文件(六)工程结构概况第5页共48页第4页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共48页1、基础工程本工程采用素混凝土基础底板内设置支撑梁。2、设计混凝土强度等级基础、墙身、底板、均采用C25混凝土强度等级盖板采用C30混凝土强度等级,各部位均采用商品混凝土浇筑。3、钢筋等级钢筋采用HPB235级钢筋,fy=210N/mm2;HRB400级钢筋。(七)工程场地概述1、施工用电用24千瓦柴油发电机发电。2、施工用水,用车辆运水施工(八)工程特点1、工期紧根据单位工程施工工期要求,本工程总工期天数为60天,本着使建设单位尽早收益的原则,将以优秀的管理水平和一流的施工技术在天气允许的环境下完成任务。二、工期及质量目标(一)工程总工期1.编制的依据(1)施工进度计划编制依据现有的图纸资料及文件。(2)单位工程要求的施工日期(3)决定采用的施工区域的安排、施工方法、施工机具设备、周转第6页共48页第5页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共48页材料以及劳动力的投放数量。(4)施工材料的供应及施工期间对施工噪声和环境污染的控制2、施工控制计划编制的指导思想(1)以单位工程的施工工期要求为参考依据,编制施工控制进度计划表。(2)以工程总控制进度计划为主线,施工实施中再编制分段作业计划给予保证(3)单项工程的施工进度,通过劳动力和机具设备的投放量进行调节。(4)劳动力的安排,根据施工形象化进度,做到一次到位,在施工过程中,充分利用工作面,实施施工流水与交叉作业。(5)主体结构的分段作业施工,涉及多工种的工序交叉的间歇时间,做到以小时为计算单位,抓好各工种各工序的衔接。(6)基础工程施工期间,模板工、钢筋工为、混凝土工为主要工种,各工种实行立体交叉流水作业。(7)钢筋、模板的制作全部在现场加工,吊至施工作业面组装。3、工期管理目标(1)根据我项目部制定的工程进度计划,...
