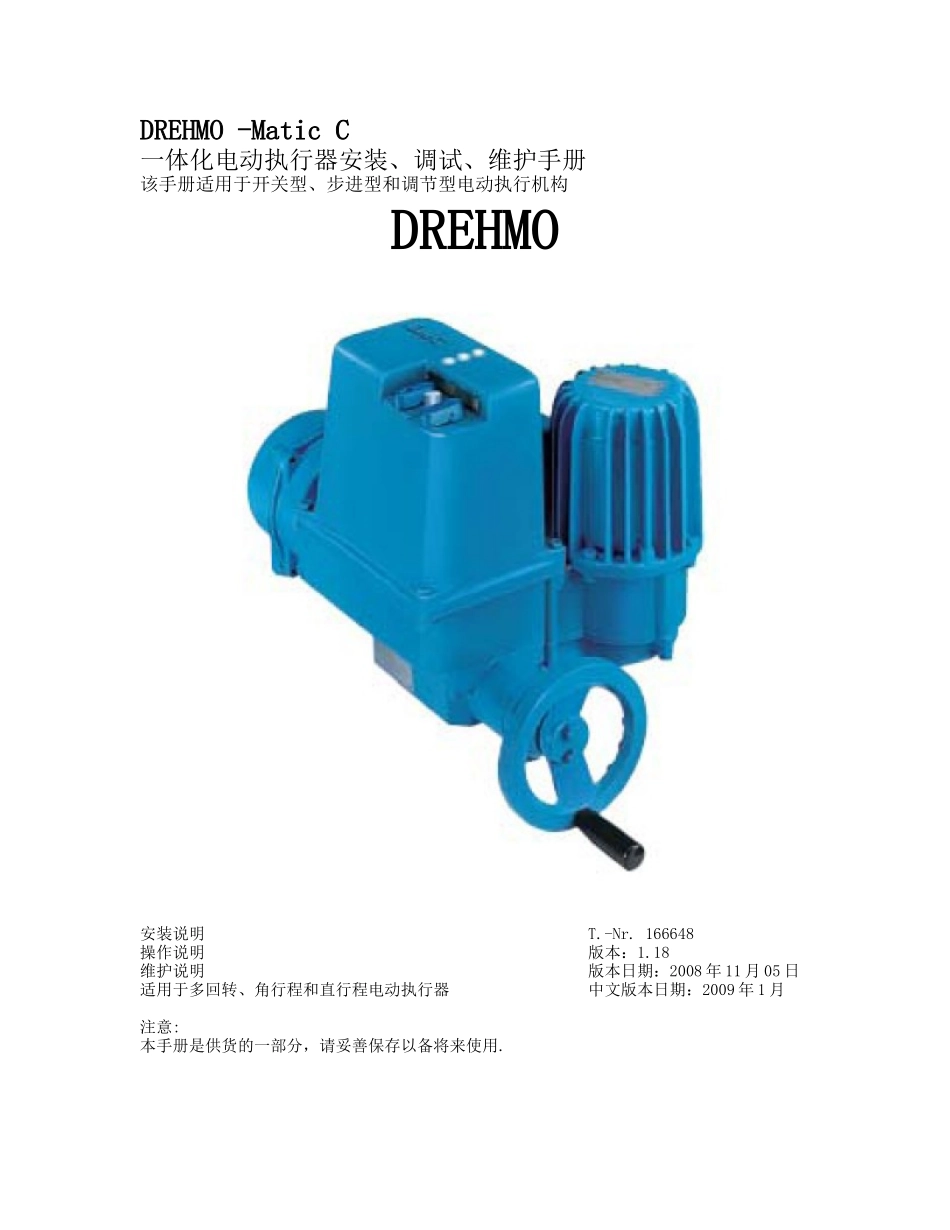

DREHMO-MaticC一体化电动执行器安装、调试、维护手册该手册适用于开关型、步进型和调节型电动执行机构DREHMO安装说明T.-Nr.166648操作说明版本：1.18维护说明版本日期：2008年11月05日适用于多回转、角行程和直行程电动执行器中文版本日期：2009年1月注意:本手册是供货的一部分，请妥善保存以备将来使用.总的说明本安装、调试、维护手册适用于DREHMO（德瑞）甅ATICC系列电动执行器(多回转、角行程和直行程电动执行器)；产品名称为DREHMOMaticC(DMC)。在调试、设定和启动电动执行器时，请仔细阅读本手册。未遵照执行可能会导致人身或设备损害，并使所有质量保证失效。不正确的使用，我们将不承担任何责任。DREHMO电动执行器包含下列不同的文件：（取决于供货时设备的不同选项）•本安装、调试、维护手册•接线图MC...•PROFIBUSDP:单独的PROFIBUSDP说明书这个符号代表“附加信息”。未能遵照执行可能会产生损坏。这个符号表示“注意”。未能遵照执行可能会导致设备损坏和人员伤害。这个符号表示“警告”。未能遵照执行可能会导致设备损坏和人员伤害。技术服务如需技术支持和服务，请联系德瑞中国办事处或负责该项目的相应代理商。如您的产品未从德瑞中国办事处或授权代理商处采购，德瑞中国将不提供质量保证，并且只能提供有偿的售后服务及技术支持。目录1安全条款.........................................................................42技术数据.........................................................................43执行器启动.....................................................................64运行...............................................................................265维护/维修.....................................................................266电气接线图及外部接线方框图...................................281安全条款1.1使用场合DMC电动执行器设计用于控制工业设备。完整的执行器包括输出驱动、电子控制单元MC00..、手轮、紧凑型接线盒、齿轮和电机等功能部件。此种功能模块设计覆盖了控制开关型、调节型的各个方面。1.2电气连接有关电气设备的工作及电动执行器的任何电气安装工作都必须由电工或完全在合格工程师的监督下按照当地的电气规程来完成。1.3操作、服务和保养本手册资料的使用是强制性的，任何违背都可能引起损坏发生。2技术数据DREHMO电动执行器技术数据可以按照用户的要求打印出来供给用户参考(也可从互连网上找到)。有关产品内容可见我公司的产品简介及选型手册。与运行、服务和维护有关的数据见执行器铭牌和电机铭牌：执行器铭牌/电机铭牌2.1防止意外接触和水侵入的保护执行器的防护等级IP标注在执行器的铭牌上。在常规配置情况下，执行器是适合户外安装使用的。它能够完全防护外界粉尘的侵入，也可防护水的短时浸泡(防护等级IP67，依照DINEN60529/IEC529)。作为选项，也可提供防护等级为IP68的电动执行器。IP68的防护标准可使执行机构在指定的时间内潜水正常工作。只有在使用合适的电缆密封接头且没有使用的电缆进线螺纹孔用相应的密封堵头密封，电动执行器的防护等级IP67或IP68才有效。.2技术数据2额定电压见电机铭牌，单位[V],10%额定电流见电机铭牌，单位[A]频率见电机铭牌，单位[Hz],3%功率见电机铭牌，单位[kW]绝缘过电压目录：符合DINEN61010II允许环境温度-25°C到+70°C(开关型)-25°C到+60°C(调节型)电缆截面控制信号：最小0.14mm2到2.5mm2（参照接线图）电源：最小0.5mm2到2.5mm2可选最大6mm2线路保护推荐电源线路保险：16A用于最大到电机额定功率1.6kW/380V（三相交流）25A用于电机额定功率从1.6kW到6kW/380V(三相交流)32A用于电机额定功率从6.5kW到8.5KW/380V(三相交流)微动开关接点容量镀金接点、电阻型负载最大230V/AC5A,110V/DC2A输入阻抗(4-20mA)≤300欧姆安装海拔高度<海拔2000米。当>海拔2000米时，因为在不同的环境温度下对绝绝缘和负荷强度有不同的限制，请咨询生产商。防护等级IP67，在使用相应的电缆密封接头且密封完好时。也可选择IP68防护等级。污染指数在执行器内部污染度为1(I...
