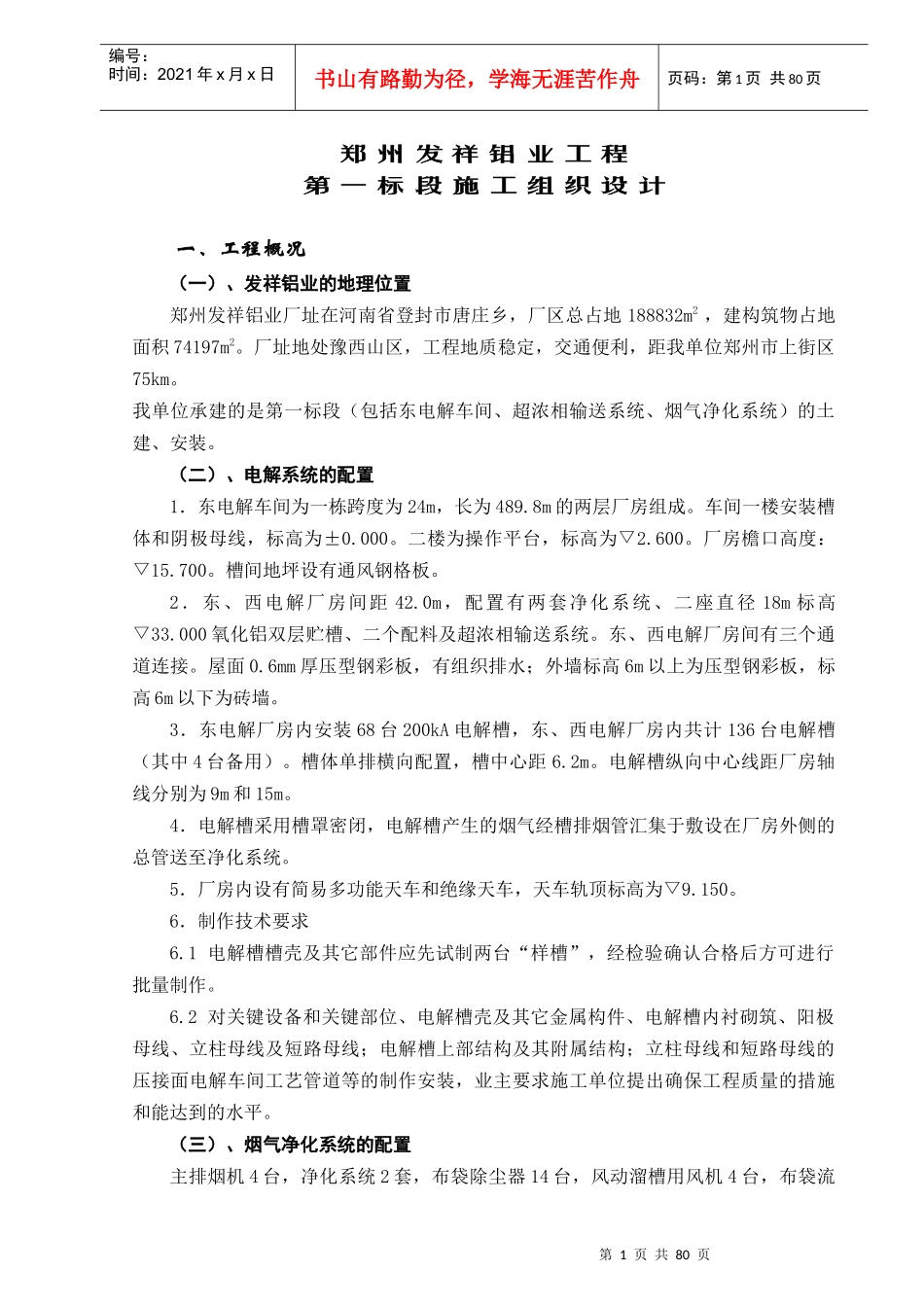

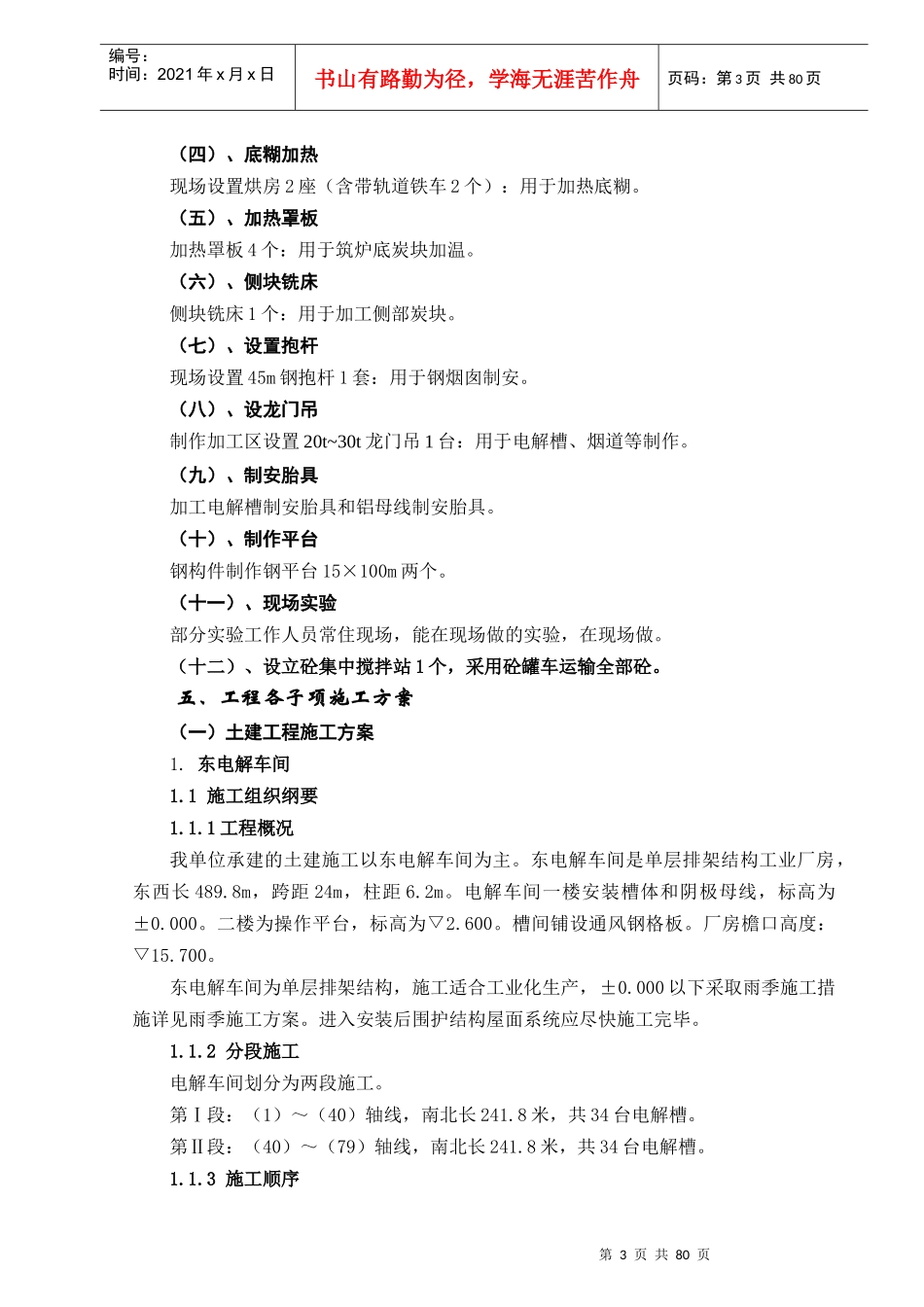

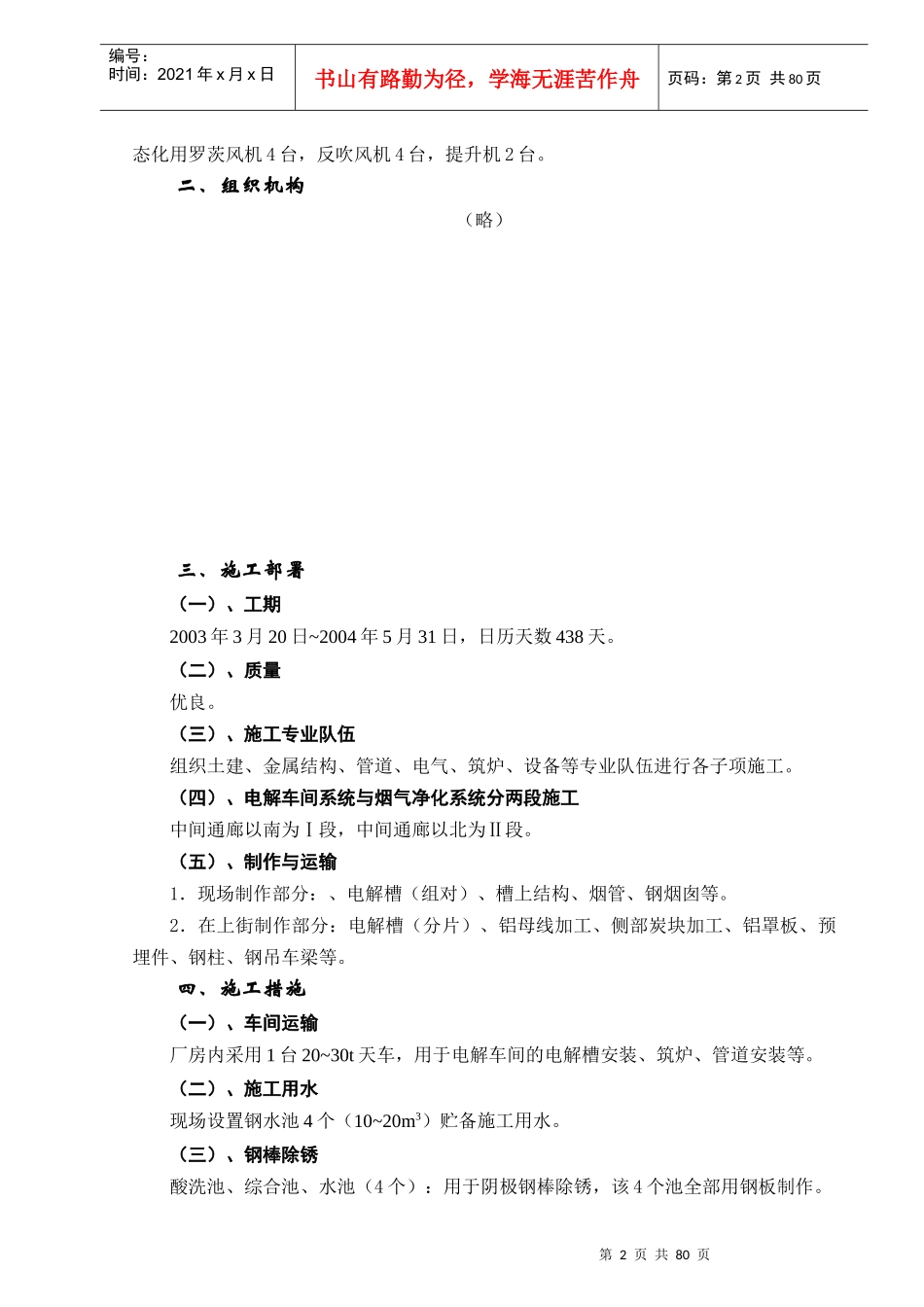

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页郑州发祥铝业工程第一标段施工组织设计一、工程概况（一）、发祥铝业的地理位置郑州发祥铝业厂址在河南省登封市唐庄乡，厂区总占地188832m2，建构筑物占地面积74197m2。厂址地处豫西山区，工程地质稳定，交通便利，距我单位郑州市上街区75km。我单位承建的是第一标段（包括东电解车间、超浓相输送系统、烟气净化系统）的土建、安装。（二）、电解系统的配置1．东电解车间为一栋跨度为24m，长为489.8m的两层厂房组成。车间一楼安装槽体和阴极母线，标高为±0.000。二楼为操作平台，标高为▽2.600。厂房檐口高度：▽15.700。槽间地坪设有通风钢格板。2．东、西电解厂房间距42.0m，配置有两套净化系统、二座直径18m标高▽33.000氧化铝双层贮槽、二个配料及超浓相输送系统。东、西电解厂房间有三个通道连接。屋面0.6mm厚压型钢彩板，有组织排水；外墙标高6m以上为压型钢彩板，标高6m以下为砖墙。3．东电解厂房内安装68台200kA电解槽，东、西电解厂房内共计136台电解槽（其中4台备用）。槽体单排横向配置，槽中心距6.2m。电解槽纵向中心线距厂房轴线分别为9m和15m。4．电解槽采用槽罩密闭，电解槽产生的烟气经槽排烟管汇集于敷设在厂房外侧的总管送至净化系统。5．厂房内设有简易多功能天车和绝缘天车，天车轨顶标高为▽9.150。6．制作技术要求6.1电解槽槽壳及其它部件应先试制两台“样槽”，经检验确认合格后方可进行批量制作。6.2对关键设备和关键部位、电解槽壳及其它金属构件、电解槽内衬砌筑、阳极母线、立柱母线及短路母线；电解槽上部结构及其附属结构；立柱母线和短路母线的压接面电解车间工艺管道等的制作安装，业主要求施工单位提出确保工程质量的措施和能达到的水平。（三）、烟气净化系统的配置主排烟机4台，净化系统2套，布袋除尘器14台，风动溜槽用风机4台，布袋流第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页态化用罗茨风机4台，反吹风机4台，提升机2台。二、组织机构（略）三、施工部署（一）、工期2003年3月20日~2004年5月31日，日历天数438天。（二）、质量优良。（三）、施工专业队伍组织土建、金属结构、管道、电气、筑炉、设备等专业队伍进行各子项施工。（四）、电解车间系统与烟气净化系统分两段施工中间通廊以南为Ⅰ段，中间通廊以北为Ⅱ段。（五）、制作与运输1．现场制作部分：、电解槽（组对）、槽上结构、烟管、钢烟囱等。2．在上街制作部分：电解槽（分片）、铝母线加工、侧部炭块加工、铝罩板、预埋件、钢柱、钢吊车梁等。四、施工措施（一）、车间运输厂房内采用1台20~30t天车，用于电解车间的电解槽安装、筑炉、管道安装等。（二）、施工用水现场设置钢水池4个（10~20m3）贮备施工用水。（三）、钢棒除锈酸洗池、综合池、水池（4个）：用于阴极钢棒除锈，该4个池全部用钢板制作。第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页（四）、底糊加热现场设置烘房2座（含带轨道铁车2个）：用于加热底糊。（五）、加热罩板加热罩板4个：用于筑炉底炭块加温。（六）、侧块铣床侧块铣床1个：用于加工侧部炭块。（七）、设置抱杆现场设置45m钢抱杆1套：用于钢烟囱制安。（八）、设龙门吊制作加工区设置20t~30t龙门吊1台：用于电解槽、烟道等制作。（九）、制安胎具加工电解槽制安胎具和铝母线制安胎具。（十）、制作平台钢构件制作钢平台15×100m两个。（十一）、现场实验部分实验工作人员常住现场，能在现场做的实验，在现场做。（十二）、设立砼集中搅拌站1个，采用砼罐车运输全部砼。五、工程各子项施工方案（一）土建工程施工方案1.东电解车间1.1施工组织纲要1.1.1工程概况我单位承建的土建施工以东电解车间为主。东电解车间是单层排架结构工业厂房，东西长489.8m，跨距24m，柱距6.2m。电解车间一楼安装槽体和阴极母线，标高为±0.000。二楼为操作平台，标高为▽2.600。槽间铺设通风钢格板。厂房檐口高度：▽15.700。东电解车间为单层排架结构，施工适合工业化生...
