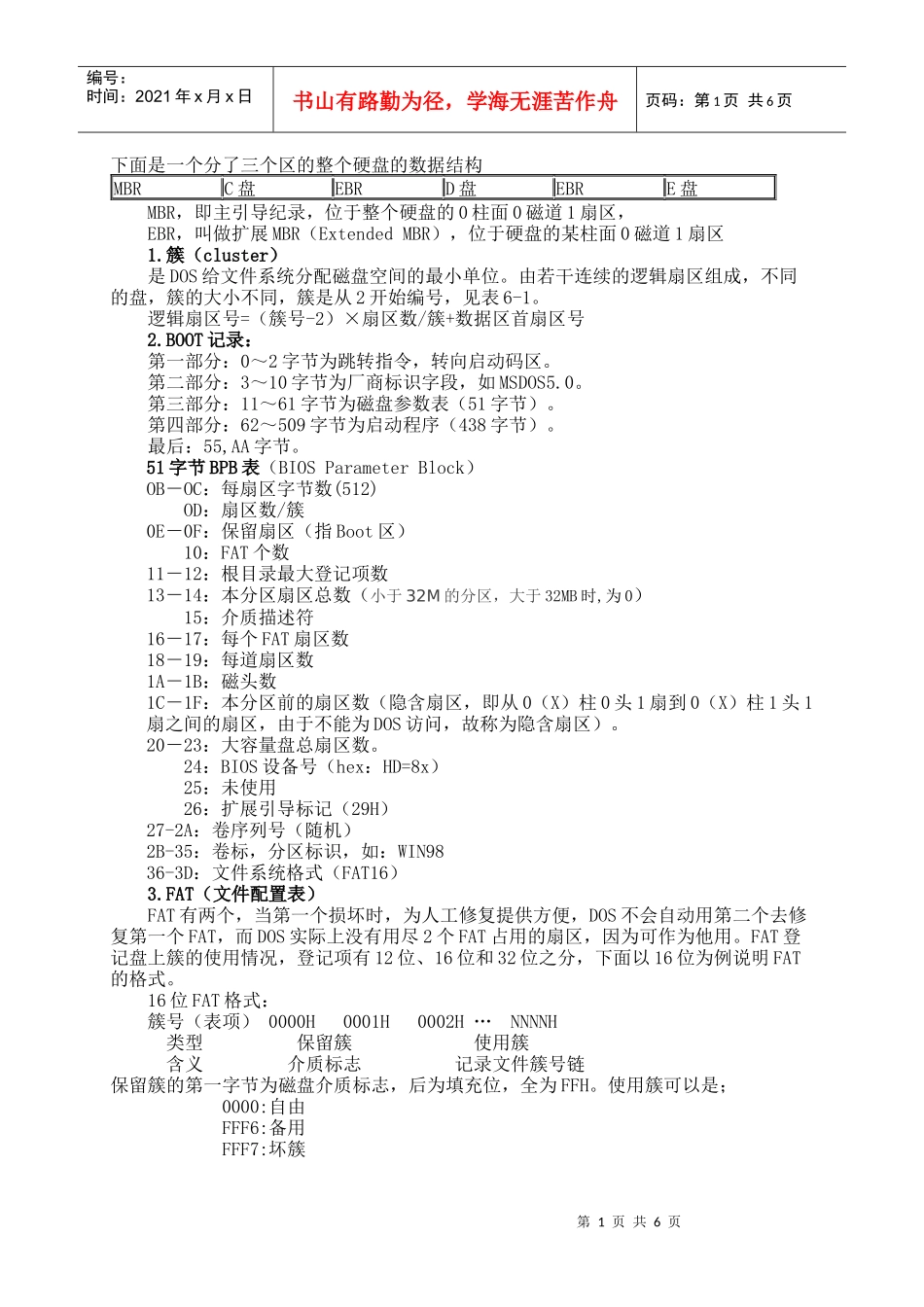

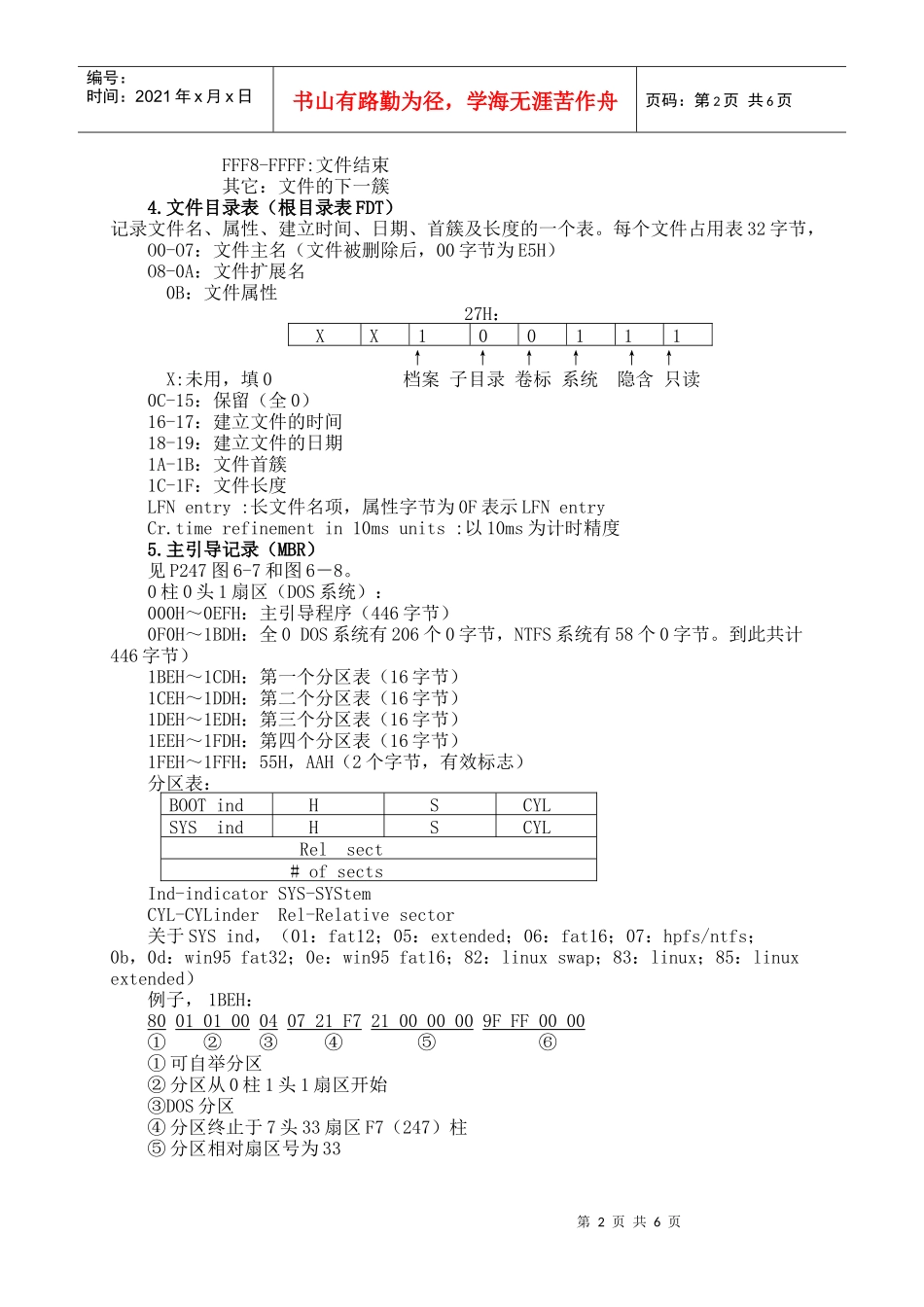

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页下面是一个分了三个区的整个硬盘的数据结构MBRC盘EBRD盘EBRE盘MBR，即主引导纪录，位于整个硬盘的0柱面0磁道1扇区，EBR，叫做扩展MBR（ExtendedMBR），位于硬盘的某柱面0磁道1扇区1.簇（cluster）是DOS给文件系统分配磁盘空间的最小单位。由若干连续的逻辑扇区组成，不同的盘，簇的大小不同，簇是从2开始编号，见表6-1。逻辑扇区号=（簇号-2）×扇区数/簇+数据区首扇区号2.BOOT记录：第一部分：0～2字节为跳转指令，转向启动码区。第二部分：3～10字节为厂商标识字段，如MSDOS5.0。第三部分：11～61字节为磁盘参数表（51字节）。第四部分：62～509字节为启动程序（438字节）。最后：55,AA字节。51字节BPB表（BIOSParameterBlock）OB－OC：每扇区字节数(512)OD：扇区数/簇0E－0F：保留扇区（指Boot区）10：FAT个数11－12：根目录最大登记项数13－14：本分区扇区总数（小于32M的分区，大于32MB时,为0）15：介质描述符16－17：每个FAT扇区数18－19：每道扇区数1A－1B：磁头数1C－1F：本分区前的扇区数（隐含扇区，即从0（X）柱0头1扇到0（X）柱1头1扇之间的扇区，由于不能为DOS访问，故称为隐含扇区）。20－23：大容量盘总扇区数。24：BIOS设备号（hex：HD=8x）25：未使用26：扩展引导标记（29H）27-2A：卷序列号（随机）2B-35：卷标，分区标识，如：WIN9836-3D：文件系统格式（FAT16）3.FAT（文件配置表）FAT有两个，当第一个损坏时，为人工修复提供方便，DOS不会自动用第二个去修复第一个FAT，而DOS实际上没有用尽2个FAT占用的扇区，因为可作为他用。FAT登记盘上簇的使用情况，登记项有12位、16位和32位之分，下面以16位为例说明FAT的格式。16位FAT格式：簇号（表项）0000H0001H0002H…NNNNH类型保留簇使用簇含义介质标志记录文件簇号链保留簇的第一字节为磁盘介质标志，后为填充位，全为FFH。使用簇可以是；0000:自由FFF6:备用FFF7:坏簇第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页FFF8-FFFF:文件结束其它：文件的下一簇4.文件目录表（根目录表FDT）记录文件名、属性、建立时间、日期、首簇及长度的一个表。每个文件占用表32字节，O0-O7：文件主名（文件被删除后，00字节为E5H）O8-0A：文件扩展名0B：文件属性27H：XX100111↑↑↑↑↑↑X:未用，填0档案子目录卷标系统隐含只读0C-15：保留（全0）16-17：建立文件的时间18-19：建立文件的日期1A-1B：文件首簇1C-1F：文件长度LFNentry:长文件名项，属性字节为0F表示LFNentryCr.timerefinementin10msunits:以10ms为计时精度5.主引导记录（MBR）见P247图6-7和图6－8。0柱0头1扇区（DOS系统）：000H～0EFH：主引导程序（446字节）0F0H～1BDH：全0DOS系统有206个0字节，NTFS系统有58个0字节。到此共计446字节）1BEH～1CDH：第一个分区表（16字节）1CEH～1DDH：第二个分区表（16字节）1DEH～1EDH：第三个分区表（16字节）1EEH～1FDH：第四个分区表（16字节）1FEH～1FFH：55H，AAH（2个字节，有效标志）分区表：BOOTindHSCYLSYSindHSCYLRelsect#ofsectsInd-indicatorSYS-SYStemCYL-CYLinderRel-Relativesector关于SYSind，（01：fat12；05：extended；06：fat16；07：hpfs/ntfs；0b，0d：win95fat32；0e：win95fat16；82：linuxswap；83：linux；85：linuxextended）例子，1BEH：80010100040721F7210000009FFF0000①②③④⑤⑥①可自举分区②分区从0柱1头1扇区开始③DOS分区④分区终止于7头33扇区F7（247）柱⑤分区相对扇区号为33第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页⑥分区实用扇区数65339个10MB硬盘（305柱，4头，17扇/道，8扇/簇）数据组织结构：绝对扇区相对扇区簇描述柱面C，磁头H，扇区S001无无MBR002～17无无未用0110无DBR012～91～8无FAT1（8扇区）0110～179～16无FAT2021～1717～33无FDT031～1534～48无FDT（共32扇区）0316492数据区首扇区0317502数据区101～651～562数据区107～1457～643数据区............EBR：结构和MBR类似，但没...
