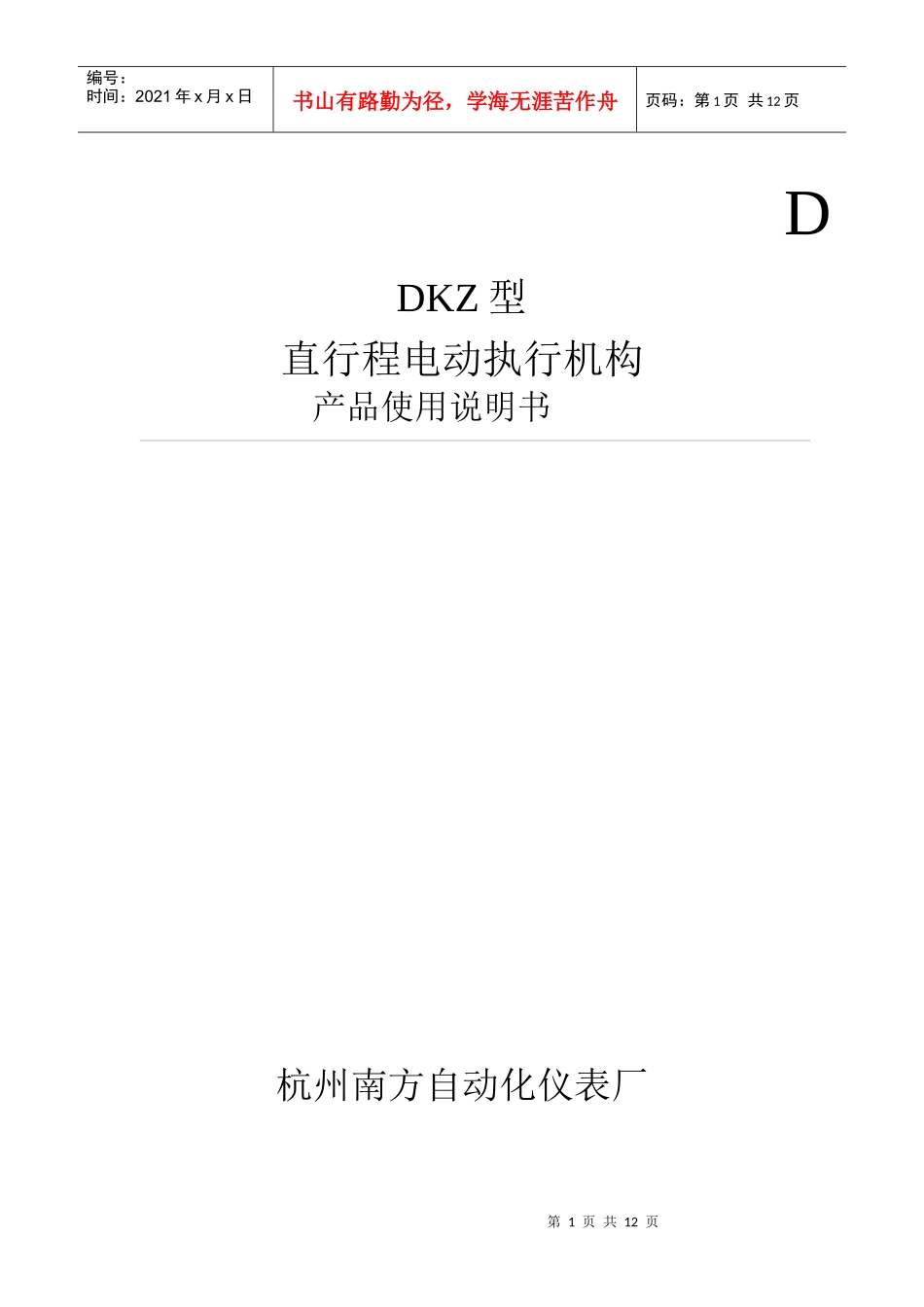

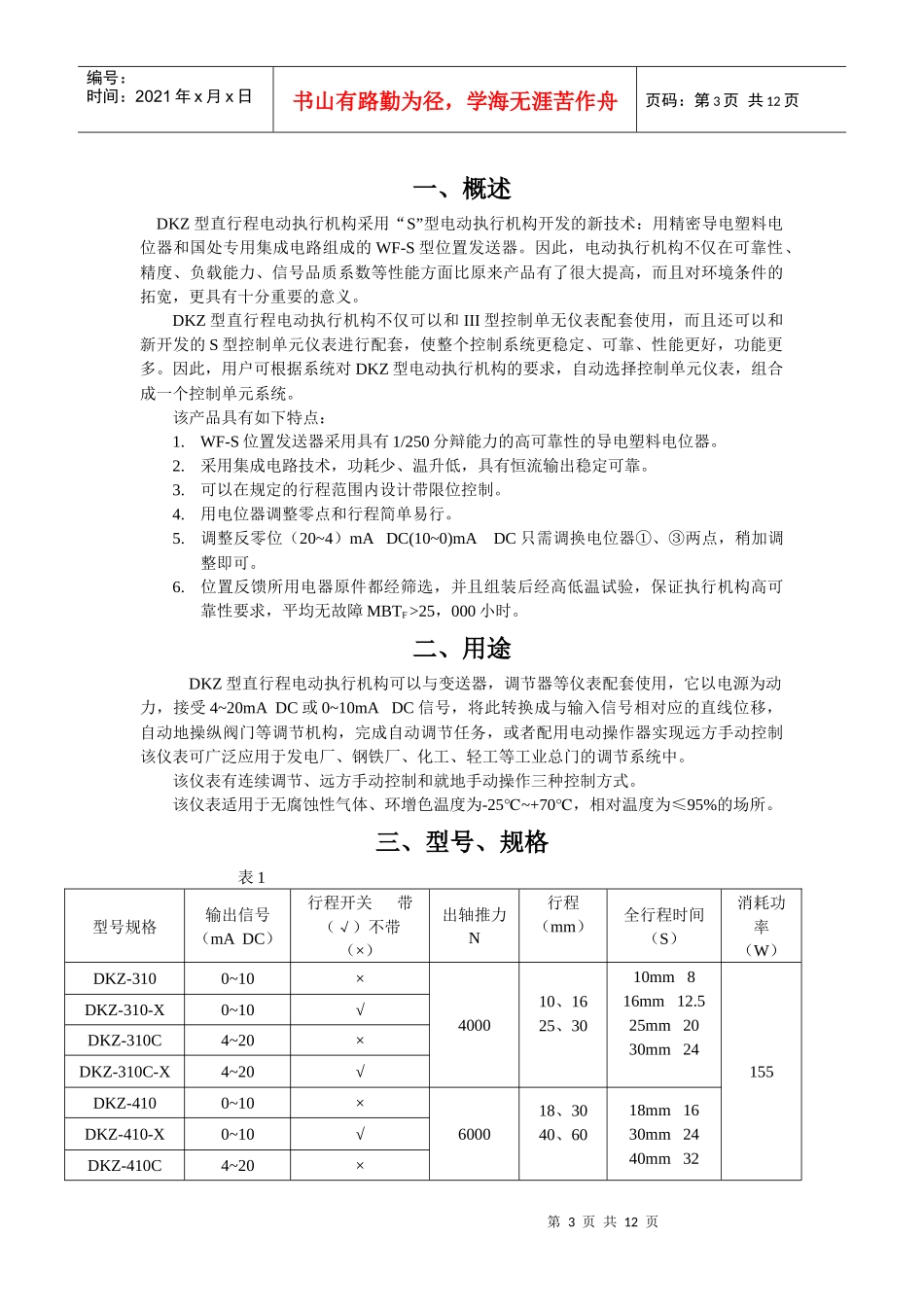

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页DDKZ型直行程电动执行机构产品使用说明书杭州南方自动化仪表厂第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、概述……………………………………………………………………..1二、用途……………………………………………………………………..1三、型号、规格……………………………………………………………..1四、主要技术参数…………………………………………………………..2五、工作原理和结构说明…………………………………………………..2六、电动执行机构的校验…………………………………………………..4七、电动执行机构的安装和接线…………………………………………..5八、电动执行机构的使用和维修…………………………………………..5九、故障及排除方法………………………………………………………..6十、附录……………………………………………………………………..8第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页一、概述DKZ型直行程电动执行机构采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国处专用集成电路组成的WF-S型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质系数等性能方面比原来产品有了很大提高，而且对环境条件的拓宽，更具有十分重要的意义。DKZ型直行程电动执行机构不仅可以和III型控制单无仪表配套使用，而且还可以和新开发的S型控制单元仪表进行配套，使整个控制系统更稳定、可靠、性能更好，功能更多。因此，用户可根据系统对DKZ型电动执行机构的要求，自动选择控制单元仪表，组合成一个控制单元系统。该产品具有如下特点：1.WF-S位置发送器采用具有1/250分辩能力的高可靠性的导电塑料电位器。2.采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。3.可以在规定的行程范围内设计带限位控制。4.用电位器调整零点和行程简单易行。5.调整反零位（20~4）mADC(10~0)mADC只需调换电位器①、③两点，稍加调整即可。6.位置反馈所用电器原件都经筛选，并且组装后经高低温试验，保证执行机构高可靠性要求，平均无故障MBTF>25，000小时。二、用途DKZ型直行程电动执行机构可以与变送器，调节器等仪表配套使用，它以电源为动力，接受4~20mADC或0~10mADC信号，将此转换成与输入信号相对应的直线位移，自动地操纵阀门等调节机构，完成自动调节任务，或者配用电动操作器实现远方手动控制该仪表可广泛应用于发电厂、钢铁厂、化工、轻工等工业总门的调节系统中。该仪表有连续调节、远方手动控制和就地手动操作三种控制方式。该仪表适用于无腐蚀性气体、环增色温度为-25~+70℃℃，相对温度为≤95%的场所。三、型号、规格表1型号规格输出信号（mADC）行程开关带（√）不带（×）出轴推力N行程（mm）全行程时间（S）消耗功率（W）DKZ-3100~10×400010、1625、3010mm816mm12.525mm2030mm24155DKZ-310-X0~10√DKZ-310C4~20×DKZ-310C-X4~20√DKZ-4100~10×600018、3040、6018mm1630mm2440mm32DKZ-410-X0~10√DKZ-410C4~20×第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页60mm50DKZ-410C-X4~20√DKZ-5100~10×1600030、5060、10030mm1650mm3060mm40100mm60400DKZ-510-X0~10√DKZ-510C4~20×DKZ-510C-X4~20√注：行程推力可以根据用户特殊设计。输出轴开用开合螺母连接在订货时说明。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页四、主要技术参数1.输入信号4~20mADC或0~10mADC2.出轴推力见表13.出轴行程见表14.全行程时间见表15.输入电阻200Ω（Ⅱ型）250Ω（Ⅲ型）6.输入通道3个7.基本误差±2.5%8.回差±1.5%9.死区≤3%+1010.电源电压交流200V%50HZ±1%-1511.使用环境条件：a.环境温度：伺服放大器0~50℃执行机构-25-70℃b.相对湿度：伺服放大器10%~70%执行机构≤95%五、工作原理和结构说明（一）工作原理：DKZ型...
