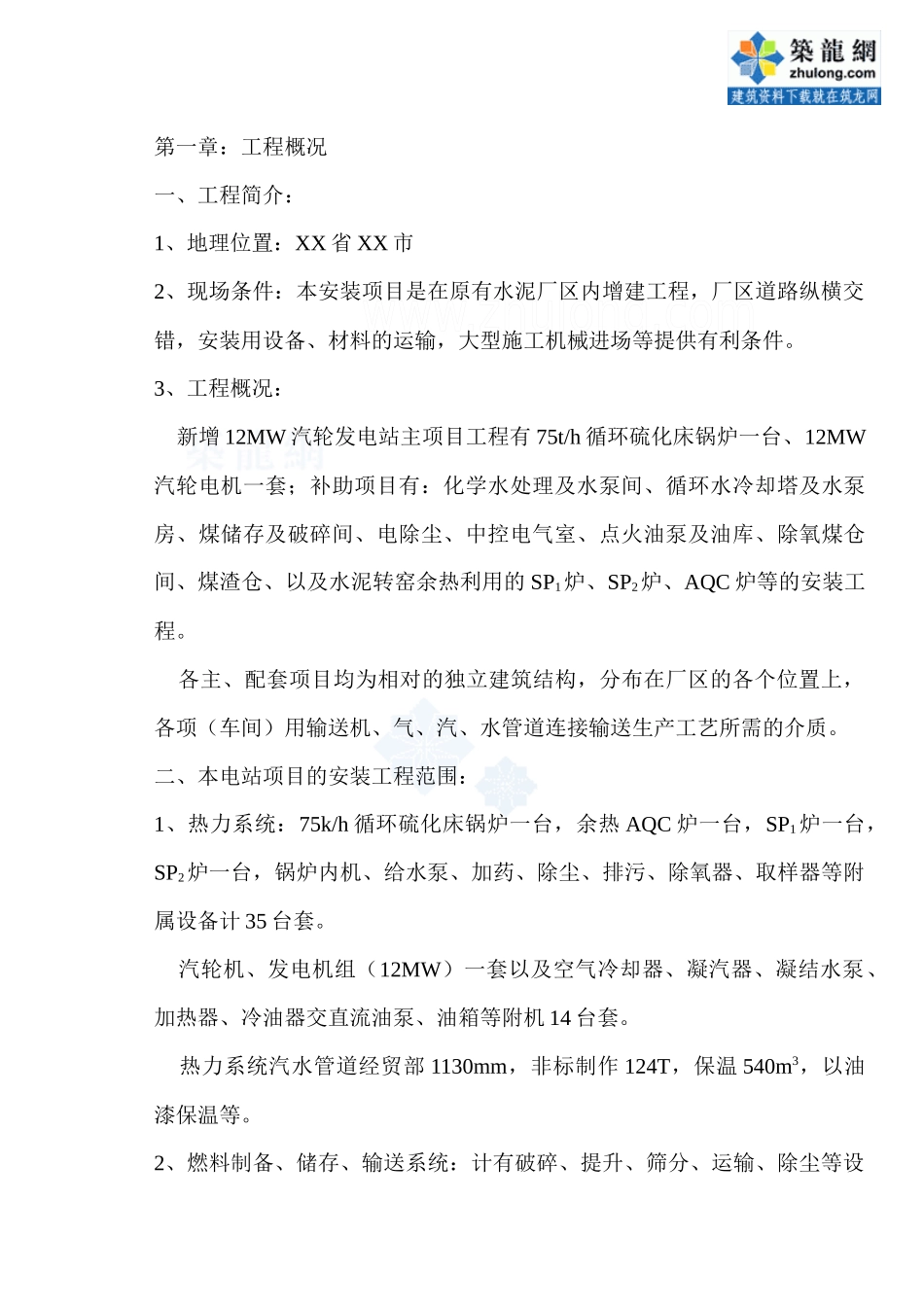

第一章：工程概况一、工程简介：1、地理位置：XX省XX市2、现场条件：本安装项目是在原有水泥厂区内增建工程，厂区道路纵横交错，安装用设备、材料的运输，大型施工机械进场等提供有利条件。3、工程概况：新增12MW汽轮发电站主项目工程有75t/h循环硫化床锅炉一台、12MW汽轮电机一套；补助项目有：化学水处理及水泵间、循环水冷却塔及水泵房、煤储存及破碎间、电除尘、中控电气室、点火油泵及油库、除氧煤仓间、煤渣仓、以及水泥转窑余热利用的SP1炉、SP2炉、AQC炉等的安装工程。各主、配套项目均为相对的独立建筑结构，分布在厂区的各个位置上，各项（车间）用输送机、气、汽、水管道连接输送生产工艺所需的介质。二、本电站项目的安装工程范围：1、热力系统：75k/h循环硫化床锅炉一台，余热AQC炉一台，SP1炉一台，SP2炉一台，锅炉内机、给水泵、加药、除尘、排污、除氧器、取样器等附属设备计35台套。汽轮机、发电机组（12MW）一套以及空气冷却器、凝汽器、凝结水泵、加热器、冷油器交直流油泵、油箱等附机14台套。热力系统汽水管道经贸部1130mm，非标制作124T，保温540m3，以油漆保温等。2、燃料制备、储存、输送系统：计有破碎、提升、筛分、运输、除尘等设备共14台套，管道60m，非标设备制作安装40T，油漆防腐等。3、除灰系统：输送、储存、除尘、引风等设备8台套。管道190m。4、化学水处理系统：泵类安装15台，加氨机1台，氨瓶等。箱罐容器共计16台。管道600m，油漆防腐等。5、循环水系统：水泵6台，加药装置一套，φ133~φ1018管道160m。6、电气、仪表系统：变压器2台，高压开关柜20台，低压柜28台，各种控制柜、操作台26台，DCS现场模块柜4面，以及配套的母线桥、电缆、控缆，取源仪表、控制仪表等等。7、室外汽水管网：管道280m，保温180m3，非标支架油漆等。第二章：工程特点、难点分析及对策一、工程特点：安装工程属常见小型电站施工，最大特点是锅炉一汽轮机组安装技术性强，质量要求严格，特别是锅炉本体高，起重作业难度大，焊接质量等级要求高等。其它配套系统属常见的通用设备、容器安装。我公司多年来一直不间断地进行同类工程的安装工作，对整个电站设备、工艺、电气、仪表等施工相当成熟，且人员、机具装备完全能满足施工要求。二、工程难点：1、施工点多面广，安装工程有7个系统，另加三台余热锅炉，分散在厂区的十个施工点上，给工程管理增加一定的难度。2、施工同期短：按作业要求，安装工程总工期只有6个月，单就75t/h锅炉为主项推算，工期确实紧迫。三、对策：1、细化工程项目，编制合理的施工工序和进度计划，加强对各个项目的施工管理和进度控制，使各个系统同步，有序地开展施工。2、严格执行网络进度计划，所有参加项目的管理、施工人员在开工前认真审阅图纸和技术资料及规范，特种作业人员应经培训，考核上岗，确保施工质量。避免出现窝工、返工现象影响进度。3、增加施工投入，为了实现总期，必须时差加人员，机械设备投入，加班加点，主线工序按时实行两班或三班倒，确保网络计划的实现。4、大胆采用新工艺，使用现代吊装机具（大型汽车吊）取代传统吊装方法，提高施工速度，确保工程质量。5、加大劳保设施和临时设备的投入，增加防尘面罩、防雨设施，以减少因环境、天气对施工的影响。第三章：主要分部工程、安装专业施工方案一、锅炉房设备、工艺安装方案由于目前没有锅炉施工图和锅炉设计说明文件，本次方案内容比较概括，大件吊装方案，构件的组对调校方案，烘、煮炉方案，系统调试方案，待收到施工图和设计文件时再行具体编制。1、主要施工方法根据锅炉结构型式，结合现场条件，采取钢架、水冷壁、省煤器、过热器、预热器组合整体吊装，施工机具主要利用75T汽车吊和25T汽车吊配合进行钢架、水冷系统、省煤器、空气预热器吊装，利用150T汽车吊进行汽包和过热器吊装，增加相应临时措施（如灵机桅杆等）利用钢架本身进行本体管道的吊装和就位。严格按照施工进度网络计划安装进行工序化施工，确保安全前提下，尽量采取立体交叉作业，加大施工作业面和点，若遇到设备、材料供应不及时等客观原因，应全面细致、统筹调整，修改网络进度计划后，才可进...
