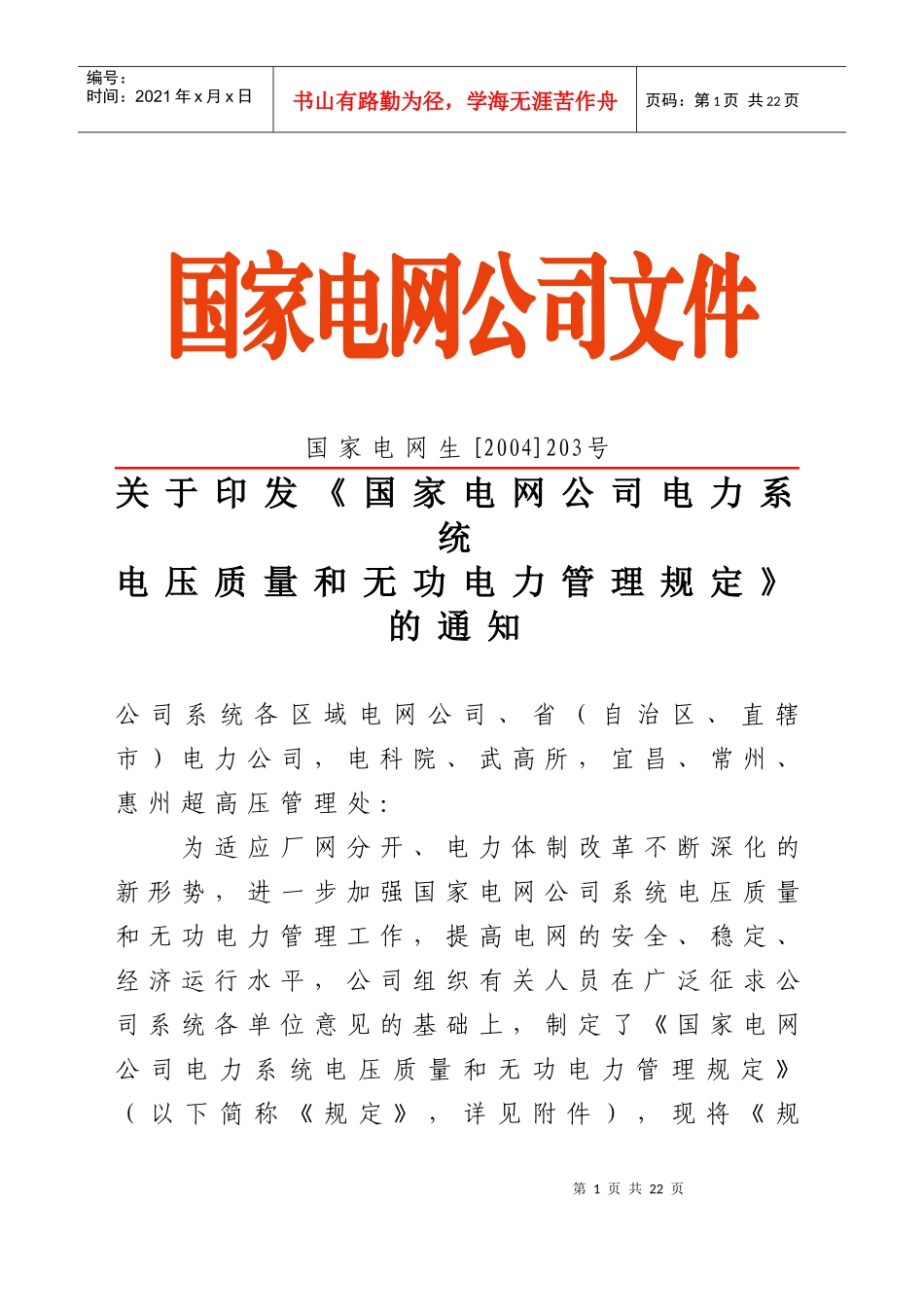

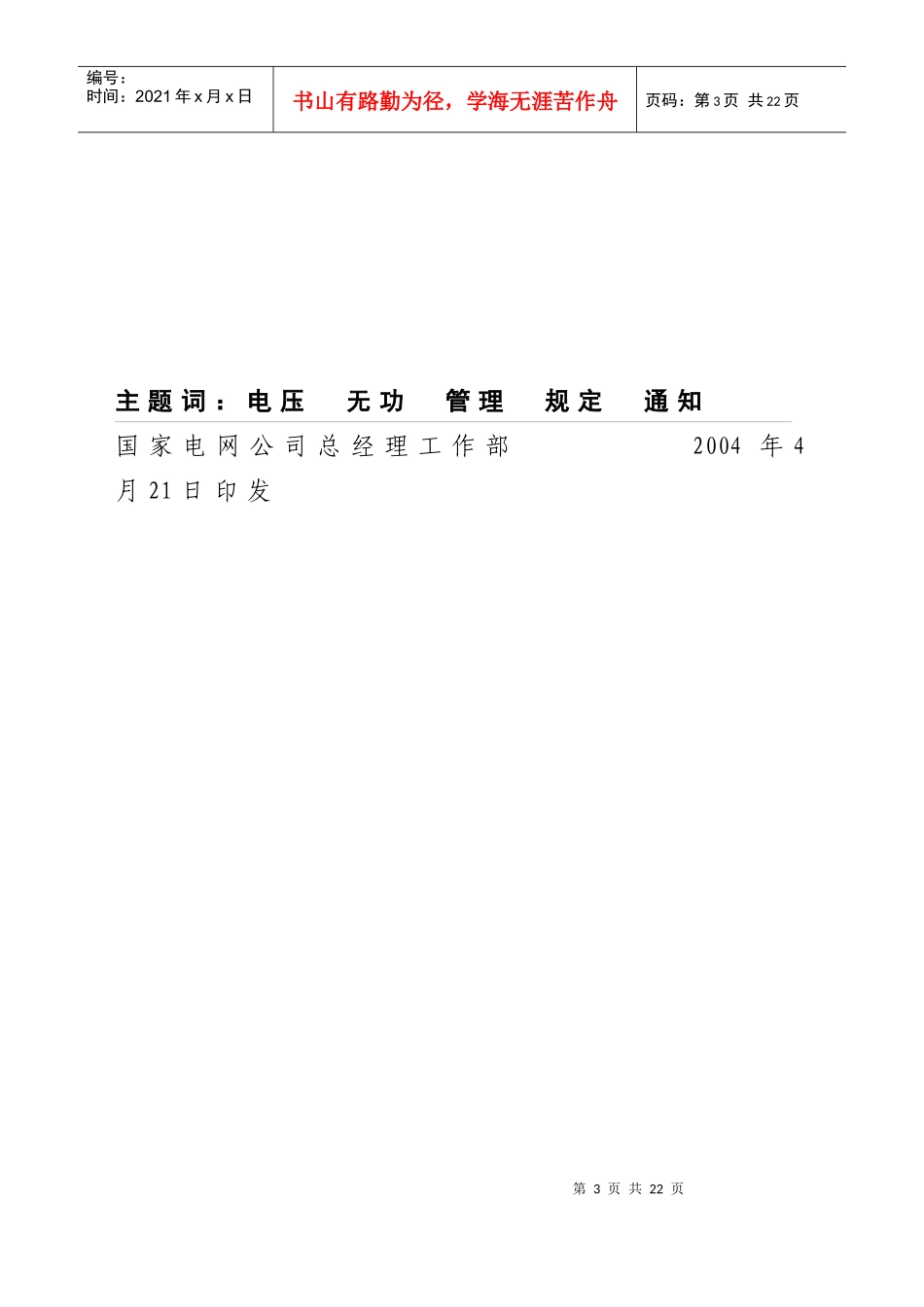

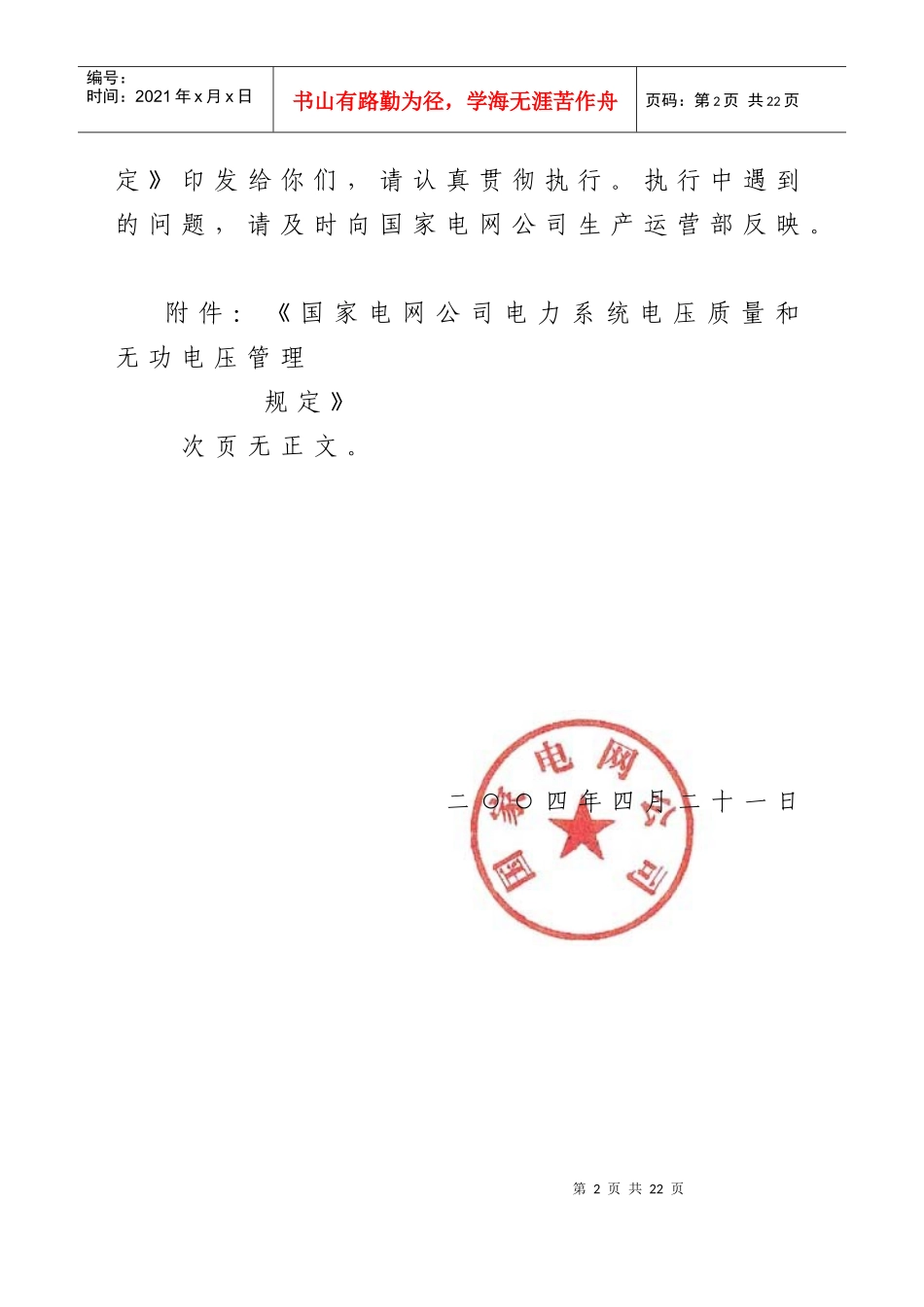

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页国家电网公司文件国家电网生[2004]203号关于印发《国家电网公司电力系统电压质量和无功电力管理规定》的通知公司系统各区域电网公司、省（自治区、直辖市）电力公司，电科院、武高所，宜昌、常州、惠州超高压管理处：为适应厂网分开、电力体制改革不断深化的新形势，进一步加强国家电网公司系统电压质量和无功电力管理工作，提高电网的安全、稳定、经济运行水平，公司组织有关人员在广泛征求公司系统各单位意见的基础上，制定了《国家电网公司电力系统电压质量和无功电力管理规定》（以下简称《规定》，详见附件），现将《规第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页定》印发给你们，请认真贯彻执行。执行中遇到的问题，请及时向国家电网公司生产运营部反映。附件：《国家电网公司电力系统电压质量和无功电压管理规定》次页无正文。二○○四年四月二十一日第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页主题词：电压无功管理规定通知国家电网公司总经理工作部2004年4月21日印发第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页附件：国家电网公司电力系统电压质量和无功电力管理规定第一章总则第一条电压质量是电能质量的重要指标之一。电力系统的无功补偿与无功平衡，是保证电压质量的基本条件，对保证电力系统的安全稳定与经济运行起着重要的作用。为保证国家电网公司系统电压质量，降低电网损耗，向用户提供电压质量合格的电能，根据国家有关法律法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，特制订本规定。第二条本规定适用于国家电网公司各级电网企业。所属发电机组并网运行的发电企业、电力用户应遵守本规定。第三条各电网有限公司、省（自治区、直辖市）电力公司可根据本规定结合本企业的具体第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页情况制订实施细则。第二章电压质量标准第四条本规定中电压质量是指缓慢变化（电压变化率小于每秒1%时的实际电压值与系统标称电压值之差）的电压偏差值指标。第五条用户受电端供电电压允许偏差值（一）35kV及以上用户供电电压正、负偏差绝对值之和不超过额定电压的10%。（二）10kV及以下三相供电电压允许偏差为额定电压的±7%。（三）220V单相供电电压允许偏差为额定电压的+7%、-10%。第六条电力网电压质量控制标准（一）发电厂和变电站的母线电压允许偏差值1．500（330）kV及以上母线正常运行方式时，最高运行电压不得超过系统额定电压的+10%；最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压的调节。2．发电厂220kV母线和500（330）kV及以上第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页变电站的中压侧母线正常运行方式时，电压允许偏差为系统额定电压的0%—+10%；事故运行方式时为系统额定电压的-5%—+10%。3．发电厂和220kV变电站的110kV—35kV母线正常运行方式时，电压允许偏差为系统额定电压的-3%—+7%；事故运行方式时为系统额定电压的±10%。4．带地区供电负荷的变电站和发电厂（直属）的10（6）kV母线正常运行方式下的电压允许偏差为系统额定电压的0%—+7%。（二）特殊运行方式下的电压允许偏差值由调度部门确定。第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页第三章职责与分工第七条各电网有限公司、省（自治区、直辖市）电力公司应结合电网发展和运行实际情况，不断加强电压质量和无功电力管理工作。在电源及电网建设与改造工程的规划、设计过程中，按照《无功补偿配置技术原则》确定无功补偿装置容量和调压装置、选型及安装地点，与电力工程同步设计、建设、验收、投产。生产管理部门应做到严格验收、精心维护、提高装置可用率；电力营销...
