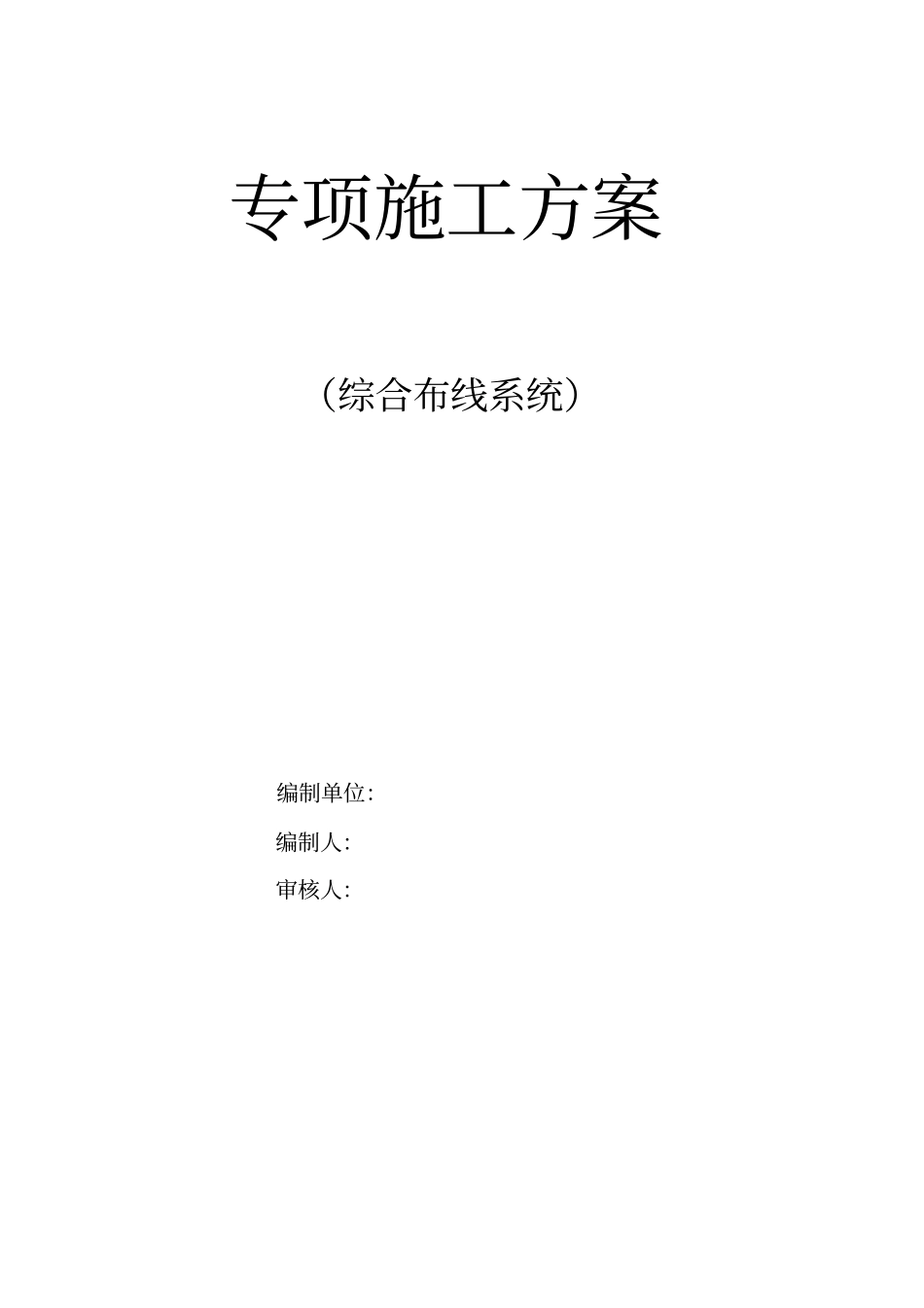

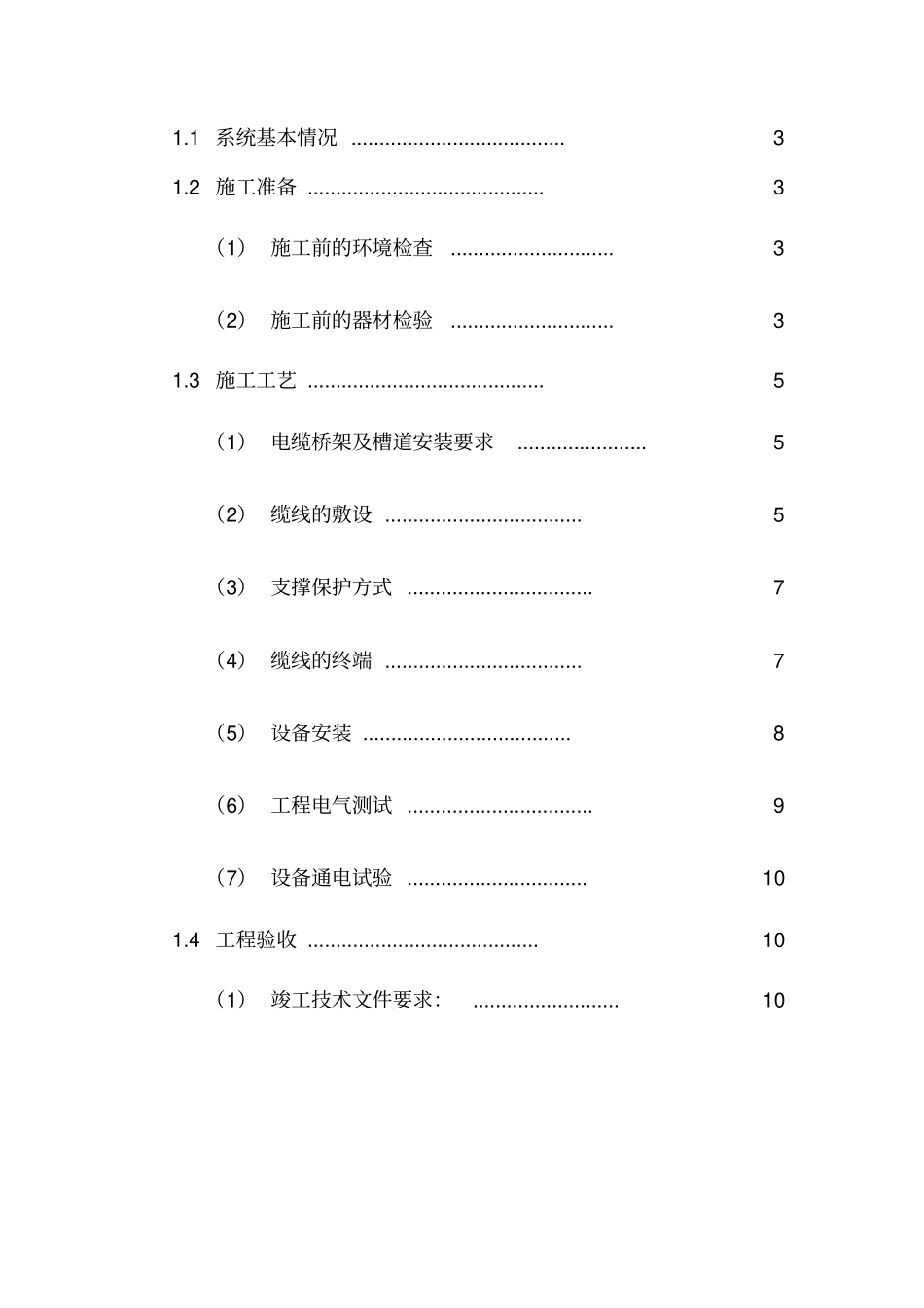

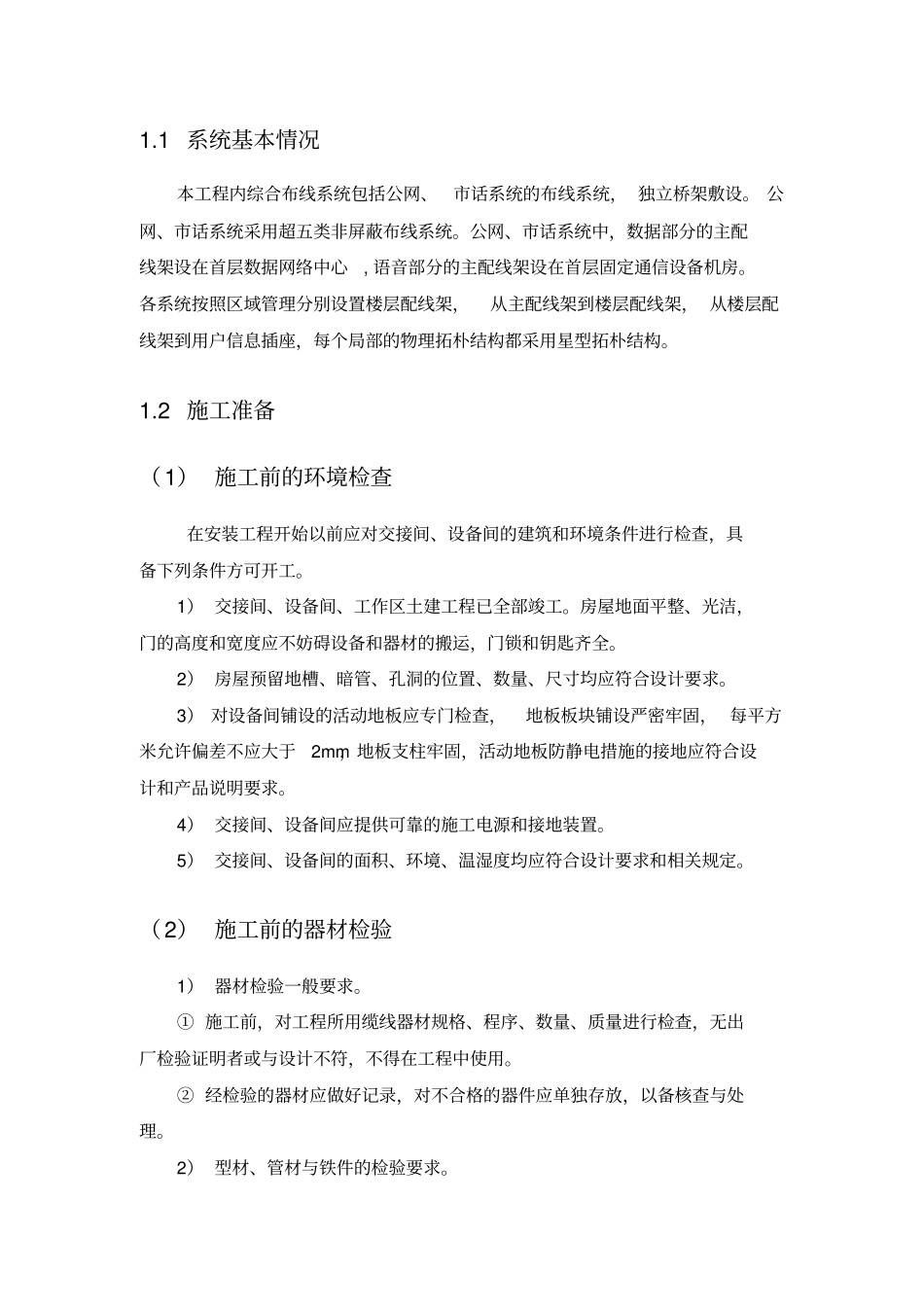

专项施工方案（综合布线系统）编制单位：编制人：审核人：1.1系统基本情况......................................31.2施工准备..........................................3（1）施工前的环境检查.............................3（2）施工前的器材检验.............................31.3施工工艺..........................................5（1）电缆桥架及槽道安装要求.......................5（2）缆线的敷设...................................5（3）支撑保护方式.................................7（4）缆线的终端...................................7（5）设备安装.....................................8（6）工程电气测试.................................9（7）设备通电试验................................101.4工程验收.........................................10（1）竣工技术文件要求：..........................101.1系统基本情况本工程内综合布线系统包括公网、市话系统的布线系统，独立桥架敷设。公网、市话系统采用超五类非屏蔽布线系统。公网、市话系统中，数据部分的主配线架设在首层数据网络中心,语音部分的主配线架设在首层固定通信设备机房。各系统按照区域管理分别设置楼层配线架，从主配线架到楼层配线架，从楼层配线架到用户信息插座，每个局部的物理拓朴结构都采用星型拓朴结构。1.2施工准备（1）施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工。1）交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。2）房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。3）对设备间铺设的活动地板应专门检查，地板板块铺设严密牢固，每平方米允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。4）交接间、设备间应提供可靠的施工电源和接地装置。5）交接间、设备间的面积、环境、温湿度均应符合设计要求和相关规定。（2）施工前的器材检验1）器材检验一般要求。①施工前，对工程所用缆线器材规格、程序、数量、质量进行检查，无出厂检验证明者或与设计不符，不得在工程中使用。②经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。2）型材、管材与铁件的检验要求。①各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。②管材采用钢管，其管身应光滑，管孔无变形，孔径、壁厚应符合设计要求。③各种铁件的材质、规格均应符合设计的规定和合同要求。④铁件的表面处理和镀层应均匀完整、表面光洁、无脱落、气泡等缺陷。3）缆线的检验要求。①工程使用的对绞电缆和光缆规格、程序、形式应符合设计的规定和合同要求。②电缆所附标志、标签内容应齐全、清晰。③电缆外护套须完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的电气性能检验报告。④电缆的电气性能应从本批量电缆的任意三盘中截出100m长度进行抽样测试。⑤剥开缆线头，有A、B端要求的要识别端别，在缆线外端应标出类别和序号。⑥光缆开盘后应先检套光缆有无损伤，光缆端头封装是否良好。⑦综合布线系统工程采用62.5/125μm或50/125μm多模渐变折光率光纤光缆和单模光纤时，现场检验应测试光纤衰减常数和光纤长度。衰减测试：宜采用光时域反射仪（OTDR）进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。长度测试：要求对每根光纤进行测试，测试结果应一致。如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检查，以判定是否有断纤现象存在。⑧光纤调度软线。光纤调度软线应具有经过防火处理的光纤保护包皮，两端的活动连接器(活接头)端面应装配有合适的保护盖帽；每根光纤调度软线中光纤的类型应有明显的标记，选用应符合设计要求。4）插接件的检验要求。①线排和信息插座及其他插接件的塑料材质应具有阻燃性。②保安接线排的保安单...
