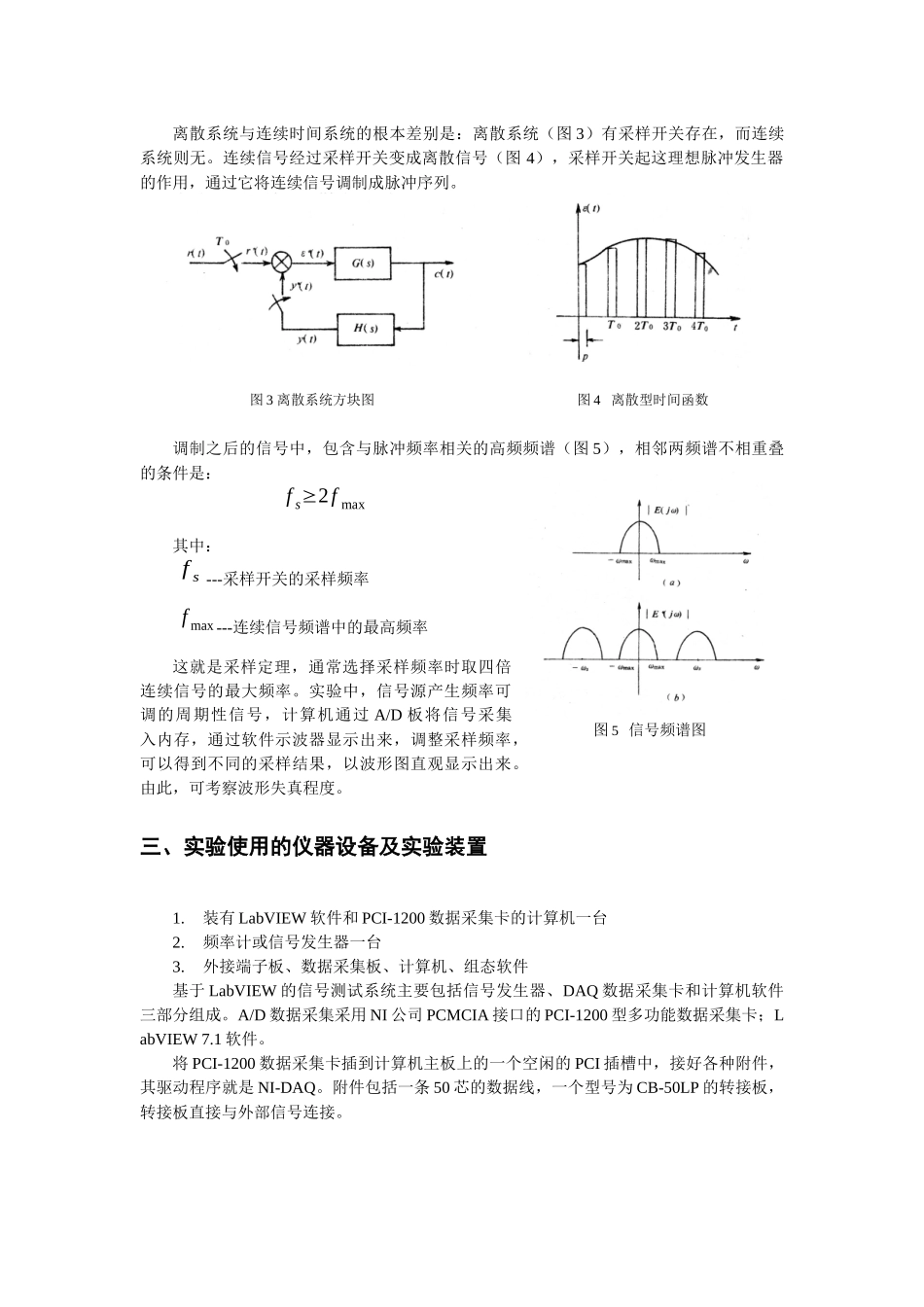

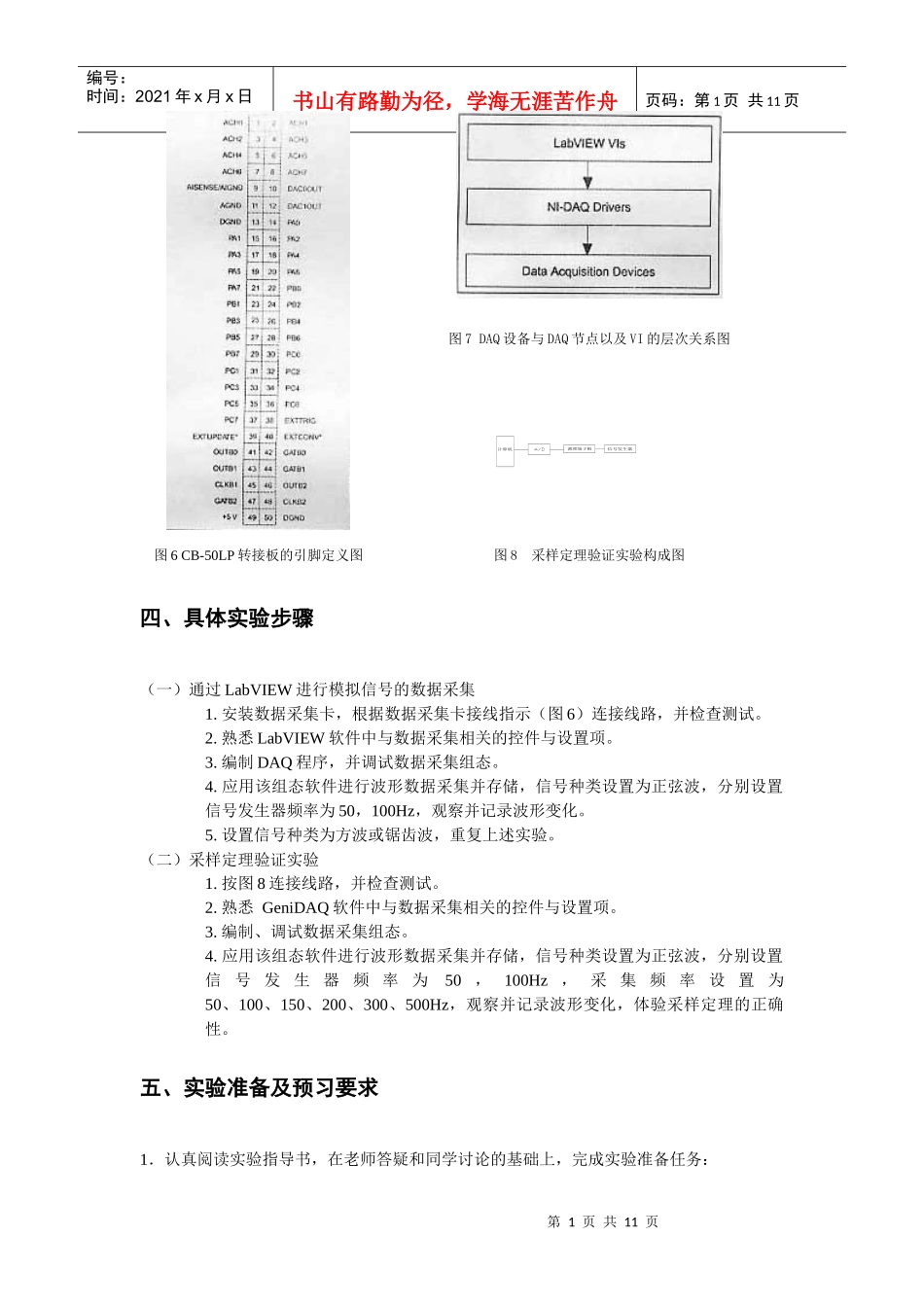

图5信号频谱图离散系统与连续时间系统的根本差别是：离散系统（图3）有采样开关存在，而连续系统则无。连续信号经过采样开关变成离散信号（图4），采样开关起这理想脉冲发生器的作用，通过它将连续信号调制成脉冲序列。图3离散系统方块图图4离散型时间函数调制之后的信号中，包含与脉冲频率相关的高频频谱（图5），相邻两频谱不相重叠的条件是：fs≥2fmax其中：fs---采样开关的采样频率fmax---连续信号频谱中的最高频率这就是采样定理，通常选择采样频率时取四倍连续信号的最大频率。实验中，信号源产生频率可调的周期性信号，计算机通过A/D板将信号采集入内存，通过软件示波器显示出来，调整采样频率，可以得到不同的采样结果，以波形图直观显示出来。由此，可考察波形失真程度。三、实验使用的仪器设备及实验装置1.装有LabVIEW软件和PCI-1200数据采集卡的计算机一台2.频率计或信号发生器一台3.外接端子板、数据采集板、计算机、组态软件基于LabVIEW的信号测试系统主要包括信号发生器、DAQ数据采集卡和计算机软件三部分组成。A/D数据采集采用NI公司PCMCIA接口的PCI-1200型多功能数据采集卡；LabVIEW7.1软件。将PCI-1200数据采集卡插到计算机主板上的一个空闲的PCI插槽中，接好各种附件，其驱动程序就是NI-DAQ。附件包括一条50芯的数据线，一个型号为CB-50LP的转接板，转接板直接与外部信号连接。第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页四、具体实验步骤（一）通过LabVIEW进行模拟信号的数据采集1.安装数据采集卡，根据数据采集卡接线指示（图6）连接线路，并检查测试。2.熟悉LabVIEW软件中与数据采集相关的控件与设置项。3.编制DAQ程序，并调试数据采集组态。4.应用该组态软件进行波形数据采集并存储，信号种类设置为正弦波，分别设置信号发生器频率为50，100Hz，观察并记录波形变化。5.设置信号种类为方波或锯齿波，重复上述实验。（二）采样定理验证实验1.按图8连接线路，并检查测试。2.熟悉GeniDAQ软件中与数据采集相关的控件与设置项。3.编制、调试数据采集组态。4.应用该组态软件进行波形数据采集并存储，信号种类设置为正弦波，分别设置信号发生器频率为50，100Hz，采集频率设置为50、100、150、200、300、500Hz，观察并记录波形变化，体验采样定理的正确性。五、实验准备及预习要求1．认真阅读实验指导书，在老师答疑和同学讨论的基础上，完成实验准备任务：图7DAQ设备与DAQ节点以及VI的层次关系图图6CB-50LP转接板的引脚定义图图8采样定理验证实验构成图计算机调理端子板信号发生器第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1).了解数据采集及其硬件（A/D变换器和数据采集卡）选择的基本知识；2).熟悉G语言编程环境和虚拟仪器的含义；1.理解采样定理的意义；2.实验前可以参考的书籍：《现代测试技术与数据处理》、《LabVIEW7.1测试技术与仪器应用》等。六、实验报告内容及格式1．实验目的2．实验内容3．实验装置4．实验原理（测试实验系统图）5．实验步骤6．实验结果与分析（包括实验数据、处理图形、主要关系式和有关程序）7．思考题解析七、开课教师及联系方式开课教师：刘艳明伍耐明联系方式：82317426第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页“振动测量和轴系动平衡实验”教学实验指导书教学实验编号：041701-3（可不填）教学实验名称：振动测量和轴系动平衡实验（中文）OscillationMeasurementandShaftingInertiaBalance（英文）学分/学时：1学分/16学时适用专业：发动机、工程热物理、宇航、气动、汽车专业先修课程和环节：了解振动测量的基本原理；振动传感器（位移，速度，加速度）的工作原理；振动信号的描述；机械振动基本参量的常用测量方法。一、实验目的1、掌握刚性转子现场动平衡的基本作业；2、掌握有关测量仪器的使用；3、通过实验了解动静法的工程应用。二、实验内容及基本原理实验内容即是对一多圆盘刚性转子用两平面影响系数法进行动平衡。工作转速低于最低阶段临界转速的转子称为刚性转...
